製品詳細

PSWシリーズ ワイドレンジ直流安定化電源

PSWシリーズ

希望小売価格(税抜)  130,000円から

発売中

定格電力内で柔軟かつ効率的に電圧/電流を出力

PSWシリーズは、最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。出力容量は360W/720W/1080Wの3タイプ、最大電圧は30V/80V/160V/250V/800Vの5タイプ、全15モデルを揃え幅広い用途に対応します。
またUSB、LANポートを標準装備、ラック組込みにも対応していますので、システム用電源にも対応が可能です。

動画を見る

関連製品

テストモード(シーケンス)

時間に合わせて、電圧、電流設定値を2000ステップまで自動更新させるテスト機能を装備しております。プログラミング不要で電圧・電流値、時間などの数値をCSVファイルで
編集し、USBメモリを介して本体に読み込ませ実行することができます。CSVファイルは10個まで本体に保存できますので実行時にUSBメモリは不要です。

USBメモリが使用不可の環境では、PCにUSBまたはLANで接続してCSVファイルを転送するWindowsアプリケーションを用意しております。
下のダウンロードのリンクから入手が可能です。またテストモードはファームウエアVer1.57以上での動作となります。

ワイドレンジ出力

定格電力範囲内で電圧電流を幅広い範囲で出力することが可能です。
たとえばPSW-360L30の場合、30V/12AのCV/CC電源として使えますし、10V/36AのCV/CC電源としても使えます。

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。
補償電圧は、30V/80V/160Vモデルが片側最大0.6V、250V/800Vモデルが片側最大1Vです。

パネルロック機能

パネルロック機能は、偶発的なパネル操作ミスを防止します。パネルロックが有効の時は、”Lock/Local”キーが点灯し、”Lock/Local”キー以外のすべてのキーと電圧電流ツマミを無効にします。”Output”キーはオフ操作のみ有効です。

保護機能

保護機能は過電圧、過電流、加熱、AC入力不良、アラーム入力に対応し、出力をオフまたはパワースイッチをオフします。
(注:パワースイッチオフ時はアラーム音が発生しますが不具合ではありません、
   またアラーム音は設定でオフにできます。)

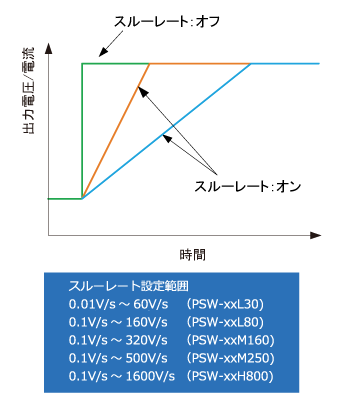

出力スルーレート設定

出力電圧/電流のスルーレートのオン/オフができます。
急激な電圧/電流の変化による負荷の損傷を抑えます。

内部抵抗可変機能

任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

電圧・電流モニター出力

出力電圧および出力電流の0~出力定格に対して、0V~約10Vのモニタ電圧を出力します。


CV/CC優先モード

定電圧(CV)優先モードと定電流(CC) 優先モードを選択することが可能です。出力 ON時、CC動作で立ち上るダイオード負荷で、オーバーシュートを抑制します。

ブリーダ回路ON/OFF

PSWシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。

力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

マスタースレーブ動作

並列接続では同一機種3台、直列接続(250V/800Vモデルを除く)では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機だけに出力の合計が表示されます。

外部アナログ制御

外部電圧による電圧・電流制御、外部抵抗(10kΩ)による電圧・電流制御、外部接点による出力ON/OFF、シャットダウン、出力電圧モニタ、ステータス出力信号(CV/CC、ALM、OUTPUT ON、POWER OFF)

外部デジタル制御

外部デジタル制御は標準でLAN/USBが標準装備、オプションのアダプタ使用でGP-IBとRS-232Cが対応可能です。接続例はこちらを参考にして下さい。

・LANはSocket通信および、Webブラウザによるアクセスが可能です。
・USBはUSB-CDCクラスによる仮想COMポートでの通信となります。
GP-IBはGP-IBアダプタ GUG-001を経由しての通信となります。
RS-232CはRS-232Cアダプタ GUR-001Aを経由しての通信となります。
※RS-232Cアダプタ GUR-001Aの使用にはPSW本体のファームウエア Ver2.25以上が必要になります。本体のファームウエアのバージョンアップは定価5,000円にて承ります、当社にご相談ください。


PSW-Y1オプション

・ロギングオプション:電圧・電流などを最高0.1秒ごとにメモリへ保存します。
・FAN停止オプション:最長2分間まで内蔵FANを停止する機能です。
・桁ロック機能オプション:電圧・電流設定の変更できる桁を指定する機能です。

ロギングオプションはDMMなどの測定器なしでもモニタリングデータを本体に装着したUSBメモリなどに収集できます。 ロギングオプションにPSWをPCとLANで接続し、データをPCに蓄積する無償アプリケーションと取り込んだCSVファイルを表示する無償アプリケーションをご用意しましたので、長期間の電流・電圧印加試験なども安価に構築できます。


PSW-YCオプション

ACラインとFG間に接続してあるノイズフィルタを削除して接地漏れ電流を減少させるオプションです。低い漏洩電流で動作する漏電ブレーカが入っているAC電源で使用してもブレーカが動作しにくくなります。システム化などで大量のPSW電源を組み合わせる場合に特に有効です。PSW電源からのACラインへの雑音電圧は増加するためCE適合外となります

PSW-Y1Wオプション

Y1Wオプションは定電力制御のモードとY1オプションの機能を追加するものです。抵抗値が変化するヒーターなどの抵抗体で熱量を一定にする制御が可能になります。
・電力設定値が定格電力の10%未満および出力電流値が定格電流の10%未満の
 エリアでは動作が不安定になる場合があります。

PSW-YSオプション

YS オプションは太陽電池アレイの出力特性をミューレートするSAS機能とY1オプションの機能をPSWに追加します。
・解放電圧
・短絡電流
・最大電力時電圧
・最大電力時電流
以上の4つの項目を設定するだけで太陽電池アレイの出力特性が設定できます。拡張されたテストモードや通信によるPCからの設定で、時間により変化する出力特性変化もシミュレート可能で、ロギングデータを取得することができます。

テストモード設定アプリケーション(無償)

・USBメモリ不可の環境でPSWシリーズのテストモードのステップデータをPCからUSB及びLANでつないで設定するためのアプリケーションです。
  カタログ   アプリケーションのダウンロード

Y1ロギングオプション用アプリケーション(無償)

・PSW-Y1シリーズのロギングデータをLAN接続したPCへ実行中に取り出すアプリケーションです。
  アプリケーションのダウンロード

・PSW-Y1シリーズのロギングデータファイルを集約し表示・抽出するアプリケーションです。
  カタログ  アプリケーションのダウンロード

シリーズ仕様

●出力電圧 30V~800Vまでの5タイプ、出力容量 360W/720W/1080Wの3タイプ、全15機種をラインナップ。
●定格電力内出力可変、ワイドレンジ出力スイッチング方式、定電圧(CV)動作/定電流(CC)動作。
●USB、LANを標準装備(GP-IB/RS232Cはオプション)
●ブリーダー抵抗制御、テストモード、内部抵抗制御モードなど多彩な機能
●2台までの直列接続※、3台までの並列接続が可能。(※250V/800V 系は直列接続不可)
●LabVIEWドライバ
●ワールドワイド対応AC入力
●RoHS指令/CE指令対応
●ロギングオプション(Y1)により高速ログ対応(税抜価格:+15,000円)
※テストモードのステップ設定をUSB通信またはLAN通信から行うアプリケーションの無償配布を始めました。
 通常のUSBメモリを使用できない環境でもテストモードが利用可能になります。

定格

型名 定格電力 出力
(電圧/電流)
リップル 入力変動 負荷変動 消費電力
(VA)
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PSW-360L30 360W 0-30V/0-36A 7 72 18 41 20 41 500
PSW-720L30 720W 0-30V/0-72A 11 144 18 77 20 77 1000
PSW-1080L30 1080W 0-30V/0-108A 14 216 18 113 20 113 1500
PSW-360L80 360W 0-80V/0-13.5A 7 27 43 18.5 45 18.5 500
PSW-720L80 720W 0-80V/0-27A 11 54 43 32 45 32 1000
PSW-1080L80 1080W 0-80V/0-40.5A 14 81 43 45.5 45 45.5 1500
PSW-360M160 360W 0-160V/0-7.2A 7 15 83 12.2 85 12.2 500
PSW-720M160 720W 0-160V/0-14.4A 15 30 83 19.4 85 19.4 1000
PSW-1080M160 1080W 0-160V/0-21.6A 20 45 83 26.6 85 26.6 1500
PSW-360M250 360W 0-250V/0-4.5A 15 10 128 9.5 130 9.5 500
PSW-720M250 720W 0-250V/0-9A 15 20 128 14 130 14 1000
PSW-1080M250 1080W 0-250V/0-13.5A 15 30 128 18.5 130 18.5 1500
PSW-360H800 360W 0-800V/0-1.44A 30 5 403 6.44 405 6.44 500
PSW-720H800 720W 0-800V/0-2.88A 30 10 403 7.88 405 7.88 1000
PSW-1080H800 1080W 0-800V/0-4.32A 30 15 403 9.32 405 9.32 1500

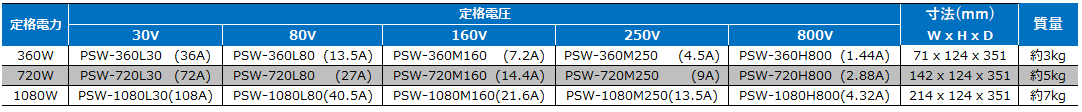

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
型名+Y1(PSW) +15,000円

PSWシリーズの機能拡張(ロギング、FAN停止、桁固定)を行う工場オプションです。

型名+YC(PSW) +10,000円

AC漏れ電流対策を行う工場オプションです。

型名+YS(PSW) +60,000円 太陽電池アレイの出力をシミュレートする機能とロギングを追加する工場オプションです。
型名+Y1W(PSW) +30,000円 PSWシリーズの機能拡張(定電力制御、ロギング)を行う工場オプションです。
GUG-001 50,000円 PSWシリーズ、GDS-3000シリーズをGP-IBで制御するための専用アダプタ
GUR-001A 18,200円 PSWシリーズをRS-232Cで制御するための専用アダプタ
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-130 7,200円

250V/800V系テストリード

GTL-123 4,600円

最大電流40A テストリード 約1.2m 160V以下用

GRA-410-J 41,600円

PSWシリーズ用ラックマウントアダプタ (JIS)

GRA-410-E 39,600円

PSWシリーズ用ラックマウントアダプタ (EIA)

GET-001 23,200円

PSWシリーズ用フロント補助出力端子 160V以下 30A以下

GET-002 20,000円

PSWシリーズ用フロント補助出力端子(250V以上) 10A以下

PSW-001 5,200円

PSWシリーズの外部アナログ制御用コネクタキット

PSW-005 8,200円

PSW用シリーズ接続ケーブル

PSW-006 8,200円

PSW用パラレル接続ケーブル 2台用

PSW-007 12,400円

PSW用パラレル接続ケーブル 3台用

S-PL20 57,000円 TEXIO汎用電源及び電子負荷をPCから制御し、充放電を行うアプリケーション

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ PSW シリーズカタログ[TEXIO](2022/4/7更新)
 カタログ PSWシリーズ テストモード設定アプリ カタログ
 カタログ PSWシリーズ Y1オプション用ロギングデータ確認アプリ カタログ
 カタログ PSWシリーズカタログ(英文)
 マニュアル PSW シリーズ取扱説明書(TEXIO和文)
 マニュアル PSWシリーズ取扱説明書 (TEXIO英文)
 マニュアル PSW シリーズプログラミングマニュアル(TEXIO和文)
 マニュアル PSWシリーズ プログラミング マニュアル (TEXIO 英文)
 マニュアル GUR-001A取扱説明書(RS-232Cオプション)
 マニュアル GUG-001取扱説明書(GP-IBオプション)
 マニュアル GUG-001 取扱説明書 (英文)
 マニュアル GRA-410 取扱説明書
 図面 PS-Aシリーズ / PSWシリーズ 外形寸法図
 ソフトウェア PSW/PSUシリーズ用サンプルアプリ、USBドライバ、テストモード
・PSW/PSUシリーズをUSBでPCに接続するためのUSBドライバです。(Win10は不要)
・PCから制御するためのアプリケーション作成例とテストモードのサンプルデータです。
・VS2008用/ExcelVBA用サンプルソース
 ソフトウェア PSWシリーズ Y1オプション用ロギングアプリケーション(Ver1.24)
・PSW-Y1 ロギングオプションのログ取得用アプリケーション
 最大6台までのPSW-Y1シリーズをLAN接続して高速ログ動作できます、標準のPSWでは利用できません。
 PCはメモリ:8Gbyte以上、HDD:128Gbyte以上、CPU:Corei5クラス以上、有線LANを推奨、画面は1024*768ドット以上必要です。
 ソフトウェア PSWシリーズ Y1オプション用 ロギングデータ確認アプリ Ver1.03 (2019/11/18)
・PSW-Y1のロギングオプションで取得したデータを集約/表示するアプリケーション
 ソフトウェア PSWシリーズ テストモード設定アプリ Ver1.03 (2019/9/20)
・PSWシリーズのテストモードのデータをPCから設定するアプリです。
 USBメモリが利用できない環境でもテストモードが利用できるようになります。
・USB3.0のポートで一部利用できない場合があります、USB2.0のポートに差し替えてみてください。
 また、本体のUSB設定F-22を3とすると安定動作することもあります。
 ドライバ PSWシリーズ用LabVIEW2010ドライバ(TEXIO:2017/05/26)
