製品詳細

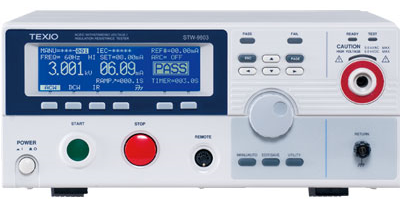

STW-9800シリーズ

世界各国の安全試験規格に対応した250VA 安全規格試験器

トランス容量200VAを搭載し、高効率PWMスイッチングアンプを採用した安全規格試験器です。
3種類(AC耐圧・DC耐圧・絶縁抵抗)の規格試験にそれぞれ対応しており、単独試験や自動試験でも安全性を重視した豊富な機能を搭載しております。

ブランド TEXIO
型番 STW-9800シリーズ
税抜価格 108,000円から
ステータス 発売中

シリーズ仕様

●ACW(AC耐電圧): 5kVAC
●DCW(DC耐電圧): 6kVDC
●IR(絶縁抵抗): 50V~1000V (50V steps)
●出力電圧RAMPUP機能(上昇時間制御)
●安全放電機能
●単独試験:100 個の試験条件を保存可能
●自動試験:16個の単独試験を1ブロックとして100個、保存可能
●各種保護機能(過温度/過電圧/過電流)
●ステータス&警告表示用 高輝度LEDインジケータ装備
●PWM 出力 (90% 高効率, 信頼性アップ)
●インターロック機能
●スイープ機能
●リモート端子 (試験 実行/停止)
●RS-232C/USB標準装備、GP-IB(オプション対応)
●外部I/O 端子 (PASS/FAIL/試験モニタ/ 実行/停止制御/インターロック)
●安全規格IEC, EN, UL, CSA, JISなどの試験を安全、正確に行うことが可能

定格
AC耐電圧試験
出力電圧設定範囲 AC 0.100kV~5.000kV
出力電圧分解能 2V/step
出力電圧確度 ±(1% of setting + 5V) 無負荷時
最大定格出力※1 200VA(5kV/40mA)s
最大定格電流 10mA(0.1kV~0.5kV)/40mA(0.5kV~5kV)
出力電圧波形 正弦波,50Hz/60Hz切替
出力電圧変動率 ±(1% of setting + 5V)(全負荷→無負荷)
測定電圧確度※5 ±(1% of reading + 5V) ※3
測定電流範囲 0.001mA~100.0mA
測定電流分解能 0.001mA(0.001mA~0.999mA)
0.01mA(01.00mA~09.99mA)
0.1mA(010.0mA~040.0mA)
判定方式 ウィンドウコンパレータ方式
部分放電(アーク:ARC)検出
ランプ(上昇時間) 0.1s~999.9s
試験時間※2 OFF、0.5s~999.9s
GNDモード ON(RETURN)/OFF(GROUND)
DC耐電圧試験
出力電圧範囲 DC 0.100kV~6.000kV
出力電圧分解能 2V/step
出力電圧確度 ±(1% of setting + 5V) 無負荷時
最大定格出力 100W(5kV/20mA)
最大定格電流 2mA(0.1kV~0.5kV)
20mA(0.5kV~6kV)
電圧変動率 ±(1% of setting + 5V)(全負荷→無負荷)
測定電圧確度※5 ±(1% of reading + 5V)※3
測定電流分解能 0.001mA(0.001mA~0.999mA)
0.01mA(01.00mA~09.99mA)
0.1mA(010.0mA~040.0mA)
測定電流確度 ±(1.5% of setting +30digit) HI SET<1.00mA
±(1.5% of setting +3digit) HI SET>1.00mA
判定方式 ウィンドウコンパレータ方式
部分放電(アーク:ARC)検出
ランプ(上昇時間) 0.1s~999.9s
試験時間 OFF、0.5s~999.9s
GNDモード ON(RETURN)/OFF(GROUND)
絶縁抵抗(IR)試験
出力電圧範囲 DC 50V~1000V
出力電圧分解能 50V/step
出力電圧確度 ±(1% of setting + 5V) 無負荷時
測定抵抗範囲 1MΩ~9500MΩ
試験電圧 測定範囲 確度
50V~450V 0.001~0.050GΩ ±(5% of reading + 1digit)
0.051~2.000GΩ ±(10% of reading + 1digit)
500V~1000V 0.001~0.500GΩ ±(5% of reading + 1digit)
0.501~9.500GΩ ±(10% of reading + 1digit)
判定方式 ウィンドウコンパレータ方式
ランプ(上昇時間) 0.1s~999.9s
試験時間※2 OFF、1s~999.9s
GNDモード OFF(GROUND:固定)
共通
単独試験モード
自動試験モード
単独メモリ:100メモリ
自動メモリ:100ブロック
インタフェース 背面:SIGNAL I/O、USB、RS-232C、GP-IB(オプション)、前面:リモート端子
ディスプレイ 240×64ドットマトリクス液晶画面
入力電源 AC 100V/120V/220V/230V ±10%、50Hz/60Hz
消費電力 1000VA
最大寸法(W×H×D mm) 322×148×452 突起物含む
質量 15kg

※1 出力に対する時間制限

出力電流 休止時間 連続出力時間
AC 30mA≦I≦40mA 出力時間以上 240秒以下
0.001mA≦I<30mA 不要 連続出力可能
DC 0.001mA≦I≦10mA 不要 連続出力可能
  • ※2 特別単独試験は、試験時間をOFF可能
  • ※3 ±1.5%F.S.以下
  • ※4 JIS C 1302-2002には対応しておりません。DUTは絶縁してください。
  • ※5 電圧、電流測定値は真の実効値です。
ラインナップ
型 名 税抜価格(円) 試験容量 AC耐圧 DC耐圧 絶縁抵抗 アース導通
STW-9801 108,000 200VA  x
STW-9802 150,000 x
STW-9803 190,000

*アース導通試験を行う場合はSTW-9904またはCGT-9040をご利用ください。

シリーズ特徴

必要な試験をそろえた3モデル

各試験別に個別の機器を用意するわけではなく、必要な試験をパッケージングした3モデルをラインナップ。各種試験を連続的に行うことで、検査時間や設備コストを圧縮することができます。


視認性の良いパネル表示、使いやすさを重視したU/I

見やすい24064ドットマトリクス液晶画面にカラーLED、ブザー音にて安全試験作業を安全にサポートします。液晶画面には、試験条件や試験中の測定値、ステータスや結果判定を見やすく表示します。高電圧出力端子上部のLEDインジケータは、高電圧を出力中にフラッシングし、試験実行中を明確に表現します。


単独試験と自動試験機能

各種試験設定条件は、単独(MANU)試験として、100個まで保存可能です。そして、自動(AUTO)試験では、単独試験を自動走行することが可能です。自動試験は、100個まで保存可能です。 1つの自動試験には、単独試験を試験工程順に16個まで編集、保存可能です。自動/単独試験は、番号とファイル名にて(英数10文字)管理できます。


高効率、高安定のPWMアンプを採用

高効率PWMスイッチングアンプを採用したことにより、最大98%の高効率出力が可能。熱損失を抑えることで、信頼性・製品寿命を向上しています。また入力電圧変動の影響を防ぎ、高電圧出力変動1%以下を実現したことにより、電源環境が不安定な地域でも高精度に試験をおこなえます。

作業者と被試験物の安全性を重視した保護機能

作業者を感電から守り、被試験物を劣化、破損を防ぐ保護機能が装備されています。主電源ON時に本試験器のセルフシステムチェックを行い本器の安全性をチェックします。「START」(試験開始)ボタンを押すと、150ms以内に被試験物が適切に絶縁されているかをチェックします。さらにゼロクロス投入機能により、フラッシュオーバーやアーク現象の発生を防ぎ、ランプ機能にて、被試験物の絶縁性能の劣化を防ぐことが可能です。試験中に異常事態が発生した場合には高電圧出力を150μs以内に遮断します。試験終了時には、200ms以内に被試験物を放電し、作業者が試験対象に触れて感電する危険を防止します。


スロットINインタフェース

生産・検査工程で必要とされる、外部インタフェースとしてSIGNAL I/OやRS-232C、USBを標準搭載。GP-IBは本体購入後でも拡張可能なコントロールボードを用意しています。
