PSF-L シリーズ フレキシブルレンジ直流安定化電源

電圧・電流可変領域はフレキシブルに8倍変化。

定格電力範囲内において電圧・電流をフレキシブルに出力することが可能です。10V/80Aから80V/10Aまで800W以内であれば20V/40Aや40V/20Aなどのように従来の直流安定化電源複数台分の出力をカバーします。(PSF-800Lの場合)

ブランド TEXIO
型番 PSF-L シリーズ
税抜価格 128,000円から
ステータス 発売中

シリーズ仕様

●フレキシブルレンジ出力
●定電力制御
●力率改善回路
●パネル操作部回転機能
●シーケンス(SEQ)機能
●オフタイマ(OFF TIMER)機能
●保護機能
●プリセット機能(3ポイント)
●ワンコントロール運転
●外部コントロール機能
●2出力モデル(PSF-400L2)
●ディレイ(DLY)機能(PSF-400L2)
●トラッキング機能(PSF-400L2)

定格
型名 定格電力 出力電圧/出力電流 ※1 リップル 入力変動 負荷変動
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PSF-400L2 400W
×2ch
0V-80V/0A-40A 4 30 10 6 11 11
PSF-400L 400W 0V-80V/0A-40A 4 30 10 6 11 11
PSF-800L 800W 0V-80V/0A-80A 6 60 10 10 11 19
PSF-1200L ※2 1200W 0V-80V/0A-120A 10 80 10 18 11 35
PSF-1600L ※2 1600W 0V-80V/0A-160A 10 80 10 18 11 35
スレーブ専用器
PSF-800LS
800W 0V-80V/0A-80A - - - - - -

※1:出力電圧、電流は定格電力内での最大値となります。
※2:PSF-800LSを組み合わせた製品になります。 PSF-1200L:PSF-400L + PSF-800LS、 PSF-1600L:PSF-800L + PSF-800LS

項目 内容
表示 電圧表示 4桁、10mV分解能
電流表示 4桁、10mA分解能
センシング リモートセンシングあり
モニタ出力 電圧モニタ/電流モニタ
並列運転 4台まで可能
直列運転 2台まで可能
機能 プリセット 3点
オフタイマ 99時間50分まで対応
ディレイ(2ch) 10ms分解能、10秒まで
トラッキング(2ch) 同時設定可能
シーケンス 99ステップ
ハイインピーダンス 内部ブリーダー回路切断
キーロック パネル操作ロック
バックアップ ラストワンメモリー
外部制御 アナログ 電圧値・抵抗値による電圧・電流設定
アウトプット オン・オフ設定
GP-IB IF-60GPオプションによる
RS-232C IF-60RUオプションによる
USB IF-60RUオプションによる
保護機能 過電圧 110%固定および可変設定
過電流 110%固定および可変設定
過熱 内部温度による
対応規格 EMC EN61326-1:2013
LVD EN61010-1:2010
冷却 ファンによる強制空冷
ラインナップ
型名 税抜価格(円) 出力数 定格電力 出力電圧/出力電流 ※1 外形寸法(mm)
W×H×D
最大寸法(mm)
W×H×D
質量
PSF-400L2 216,000 2 400W 0V-80V/0A-40A 210×124×290 229×143×338 約7kg
PSF-400L 128,000 1 400W 0V-80V/0A-40A 210×124×290 229×143×338 約5kg
PSF-800L 198,000 1 800W 0V-80V/0A-80A 210×124×290 229×143×338 約7kg
PSF-1200L ※2 288,000 1 1200W 0V-80V/0A-120A 420×124×290 420×143×338 約12kg
PSF-1600L ※2 358,000 1 1600W 0V-80V/0A-160A 420×124×290 420×143×338 約14kg
スレーブ専用器
PSF-800LS
140,000 - 800W 0V-80V/0A-80A 210×124×290 229×143×338 約7kg

※1:出力電圧、電流は定格電力内での最大値となります。
※2:PSF-800LSを組み合わせた製品になります。 PSF-1200L:PSF-400L + PSF-800LS、 PSF-1600L:PSF-800L + PSF-800LS

シリーズ特徴

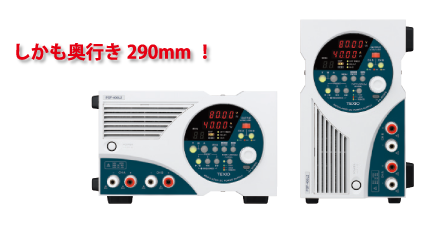

90度回転可能なパネル操作部

表示パネルを90度回転できる構造になっているので、作業環境に応じて縦方向あるいは横方向で使用することが可能です。

電流容量拡張用スレーブ専用機を準備

電流拡張用スレーブ機を組み合わせることで、最大3200Wまでの電力拡張が可能です。

組合せ例 組合せ
税抜価格
(円)
定格電力 出力※
(電圧/電流)
備考
PSF-400L + PSF-800LS
+ OP-21AまたはB
288,000 1200W 0V-80V/0A-120A 価格は2台用パラレル接続キットを含んでいます。
PSF-800L + PSF-800LS
+ OP-21AまたはB
358,000 1600W 0V-80V/0A-160A
PSF-400L + PSF-800LS x 2台
+ OP-22P x 2 + JK-10 x 2
426,400 2000W 0V-80V/0A-200A 弊社では出力接続用線材を取り扱っておりません。
PSF-800L + PSF-800LS x 2台
+ OP-22P x 2 + JK-10 x 2
496,400 2400W 0V-80V/0A-240A
PSF-400L + PSF-800LS x 3台
+ OP-22P x 3 + JK-10 x 3
575,600 2800W 0V-80V/0A-280A
PSF-800L + PSF-800LS x 3台
+ OP-22P x 3 + JK-10 x 3
645,600 3200W 0V-80V/0A-320A

3点プリセットメモリ

3点のプリセットメモリに電圧・電流の設定値の記憶と呼び出しができます。

OUTPUT OFFタイマー機能

任意に設定された時間が経過すると自動的に出力をOFFします。時間は10分単位で最大99時間50分まで設定可能で、残り時間が5分以下になると機能LEDが点滅しお知らせします。

シーケンス機能

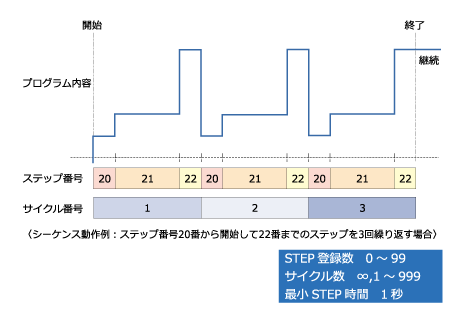

別売オプションのコントロールボード(IF-60GP、IF-60RU)を経由してコンピュータから最大99ステップのシーケンスプログラムを登録できます。登録されたシーケンスプログラムは電源単体でのパネル操作またはコンピュータ操作により実行できます。シーケンス作成用アプリケーションはホームページよりダウンロードできます。


キーロック機能搭載

KEY LOCKキーを長押しすることで、キーロック状態になります。OUTPUTのみON→OFFの操作は可能です。(OFF→ONはできません。)リモート動作時もキーロック状態になりますが、KEY LOCKキーを長押しすることで、ローカル操作へ切り替えることもできます。
※リモート動作時キー操作によるローカル状態への移行を禁止することも可能。(ローカルロックアウトコマンド)

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。
(補償電圧範囲:片道1V)

定電力(CP)制御

定電圧(CV)制御、定電流(CC)制御に加え、定電力(CP)制御を搭載している為、任意の電力を供給する場合や、負荷側に過大な電力が印加されるのを防止するリミット機能としても使用可能です。

Hi-Ω機能

PSF-Lシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。Hi-Ω機能をONすると、ブリーダ回路がOFFになり、OUTPUT OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。
※PS-Aシリーズに搭載されているHi-R機能と能力に違いがあります。

電圧・電流モニター出力

出力電圧および出力電流を0~約10Vの電圧でモニタすることが可能です。

マスタースレーブ動作(PSF-400L2は除く)

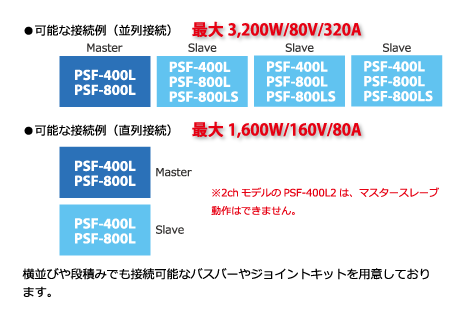

並列接続では4台(最大3200W)、直列接続では同一機種2台のマスター・スレーブ動作ができます。オプションのパラレル信号接続ケーブル・シリーズ信号接続ケーブルで簡単に接続でき、マスターに加算された表示で使用できます。

力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

スロットINインタフェース

本体購入後でも拡張可能なPCインタフェース・コントロールボードを用意しています。標準搭載されているアナログコントロールユニットを取り外し、IF-60シリーズを装着することで、デジタル制御が可能になります。


PSF-400L 2台分の出力を1台にまとめたPSF-400L2

PSF-400L2はPSF-400L 2台分に匹敵する能力を持った2出力モデルです。各出力は絶縁されているので、2種のデバイスの同時評価や異なる電圧・電流での使用、直並列による800W出力など、様々なシーンでフレキシブルに使用可能。

●トラッキング機能(PSF-400L2のみ)

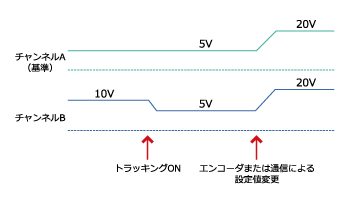

チャンネルAとチャンネルBを同時に設定変更する機能です。トラッキングをONに設定したときは、チャンネルBの値が自動的にチャンネルAの値と等しくなります。その後は両チャンネルが同時に変化します。


●ディレイ機能(PSF-400L2のみ)

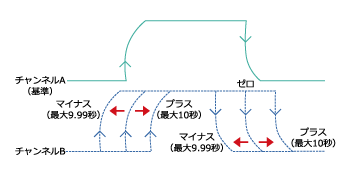

チャンネルAの出力ON/OFFに対して、チャンネルBの出力ON/OFFに遅延時間を設定することができます。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ PSF-L シリーズカタログ
  カタログ PSF-Lシリーズカタログ (英文)
  マニュアル PSF-Lシリーズ取扱説明書
  マニュアル PSF-L シリーズ取扱説明書(英文)
  マニュアル IF-60RU / 60GP 取扱説明書
  ドライバ PSF電源用USBドライバー・API・サンプルソフト・シーケンス (Ver.3.101)
  図面 PSFシリーズ外形寸法図
対応アクセサリ
型名 税抜価格(円) 内容
型名+YC(PSF) +5,000

AC漏れ電流対策

OP-21A 20,000

PSFシリーズ 横置き2台用パラレル接続キット

OP-21B 20,000

PSFシリーズ 縦置き2台用パラレル接続キット

OP-22P 2,500

PSF・LSAシリーズ用パラレル接続信号ケーブル

OP-22S 3,000

PSFシリーズ用直列接続信号ケーブル

JK-10 6,700

PSFシリーズ用ジョイントキット

HK-10 3,600

PSFシリース用取手キット

IF-60GP 29,800

PSFシリーズ用GP-IB コントロールボード

IF-60RU 24,800

PSFシリーズ用RS-232C/USBコントロールボード

RM-608J 18,000

JIS規格の標準ラック用マウントフレーム

RM-608E 17,000

EIA規格の標準ラック用マウントフレーム

RJ-608-1/2 3,500

1/2ラック幅用ラックマウントフレーム固定金具

RB-608A 4,300

1/2ラックサイズ ブランクパネル

CB-0603S 3,500

ローカルバス用ケーブル(0.3m)

CB-0615S 3,500

ローカルバス用ケーブル(1.5m)

CB-0630S 4,500

ローカルバス用ケーブル(3m)

CB-06100S 12,000

ローカルバス用ケーブル(10m)

CB-2420P 12,500

GP-IBケーブル(2m)

GTL-246 2,500

USB2.0ケーブル (A-B)

S-PL10 57,000

TEXIO汎用電源及び電子負荷をPCから制御し、充放電を行うアプリケーション

お問合せ

最寄りの事業所や販売代理店、又はメールにてお気軽にお問合せください。
