製品詳細

GDS-1000B 70MHz/100MHz デジタルストレージ オシロスコープ

大容量10Mポイント/CHのメモリと高速波形更新50,000波形/秒に256階調表示で発生頻度の少ない現象を明瞭に観測できます!!

GDS-1000Bシリーズは、クラスを超えた高性能と豊富な機能と7インチWVGAの大型ワイド画面に最大10Mポイント/CHの大容量波形メモリと最高1GS/sの4CH/2CHデジタルストレージオシロスコープです。 波形更新レートが最高50,000波形/秒のVPOテクノロジーと256階調表示により発生頻度の少ない現象でも明瞭に観測できます。 さらに、大容量10Mポイント/CHの波形メモリにより低速掃引でも詳細な波形を表示できます。 さらに、フリーアプリケーションを追加することでデジタルフィルタ機能、データログ機能を追加できます。 また、オプションでセグメント機能、シリアルバストリガ・デコード機能、波形サーチ機能と3種類の上位クラスと同等の波形解析を追加できます。 インターフェースは、全モデルUSBを搭載し4CHモデルはLANインターフェースもサポートしPCでコントロールできます。

ブランド GW Instek
型番 GDS-1000B シリーズ
税抜価格 79,800円から
ステータス 在庫限り

シリーズ仕様

●大容量10Mポイント/CHと最高50,000波形/秒の高速更新レート
●7インチ WVGAカラー液晶(256階調)表示で明瞭な波形表示
●最大500KポイントFFT波形で明瞭な周波数ドメイン表示が可能
●便利な機能オプション:セグメントメモリ機能、ピークサーチ機能

在庫限りとなります、終了後は同等品のDCS-1000Bシリーズをご利用ください。

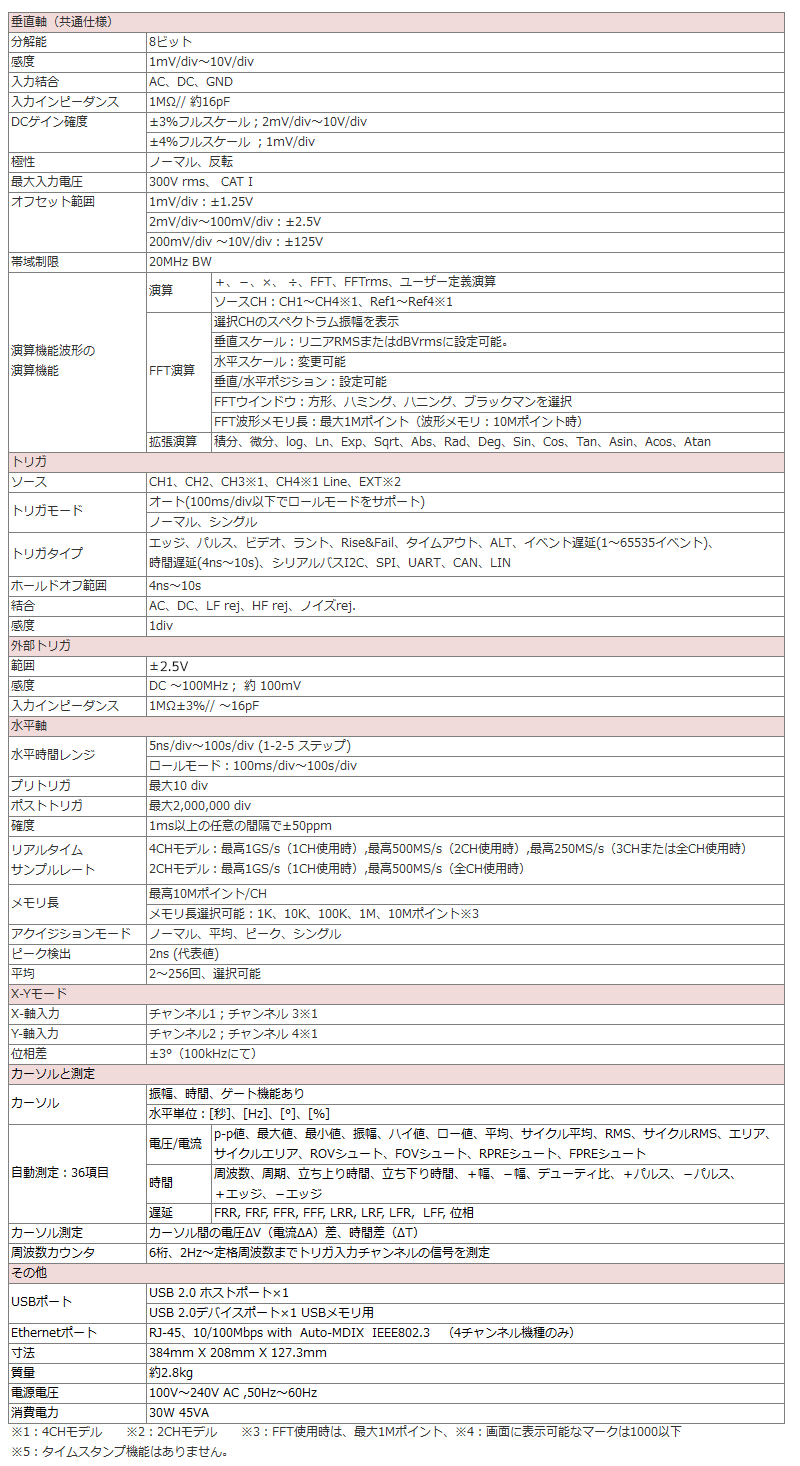

定格
垂直軸(共通仕様)
分解能 8ビット
感度 1mV/div~10V/div
入力結合 AC、DC、GND
入力インピーダンス 1MΩ// 約16pF
DCゲイン確度 ±3%フルスケール;2mV/div~10V/div
±4%フルスケール ;1mV/div
極性 ノーマル、反転
最大入力電圧 300V rms、 CAT I
オフセットポジション範囲 1mV/div:±1.25V
2mV/div~100mV/div:±2.5V
200mV/div ~10V/div:±125V
帯域制限 20MHz BW
演算機能波形の演算機能 演算 +、-、×、 ÷、FFT、FFTrms、ユーザー定義演算
ソースCH:CH1~CH4※1、Ref1~Ref4※1
FFT演算 選択CHのスペクトラム振幅を表示
垂直スケール:リニアRMSまたはdBVrmsに設定可能。
水平スケール:変更可能
垂直/水平ポジション:設定可能
FFTウインドウ:方形、ハミング、ハニング、ブラックマンを選択
FFT波形メモリ長:最大1Mポイント(波形メモリ:10Mポイント時)
拡張演算 積分、微分、log、Ln、Exp、Sqrt、Abs、Rad、Deg、Sin、Cos、Tan、Asin、Acos、Atan
トリガ
ソース CH1、CH2、CH3※1、CH4※1 Line、EXT※2
トリガモード オート(100ms/div以下でロールモードをサポート)
ノーマル、シングル
トリガタイプ エッジ、パルス、ビデオ、ラント、Rise&Fail、タイムアウト、ALT、イベント遅延(1~65535イベント)、時間遅延(4ns~10s)、オプション:シリアルバスI2C、SPI、UART、CAN、LIN
ホールドオフ範囲 4ns~10s
結合 AC、DC、LF rej、HF rej、ノイズrej.
感度 1div
外部トリガ
範囲 ±15V
感度 DC ~100MHz; 約 100mV
入力インピーダンス 1MΩ±3%// ~16pF
水平軸
水平時間レンジ 5ns/div~100s/div (1-2-5 ステップ)
ロールモード:100ms/div~100s/div
プリトリガ 最大10 div
ポストトリガ 最大2,000,000 div
確度 1ms以上の任意の間隔で±50ppm
リアルタイムサンプルレート 4CHモデル:最高1GS/s(1CH使用時)、最高500MS/s(2CH使用時)4CHモデル:最高1GS/s(1CH使用時)、最高250MS/s(3CHまたは全CH使用時)2CHモデル:最高1GS/s(1CH使用時),最高500MS/s(全CH使用時)
メモリ長 最高10Mポイント/CH
メモリ長選択可能:1K、10K、100K、1M、10Mポイント※3
アクイジションモード ノーマル、平均、ピーク、シングル
ピーク検出 2ns (代表値)
平均 2~256回、選択可能
X-Yモード
X-軸入力 チャンネル1;チャンネル 3※1
Y-軸入力 チャンネル2;チャンネル 4※1
位相差 ±3°(100kHzにて)

※1:4CHモデル  ※2:2CHモデル  ※3:FFT使用時は、最大1Mポイント
※4:画面に表示可能なマークは1000以下
※5:タイムスタンプ機能はありません。

ラインナップ
機種名 税抜価格(円) CH数 周波数帯域(-3dB)※1 立上り時間 サンプリングレート LAN端子
GDS-1074B \85,800 4 DC~ 70MHz 5ns

最高1GS/s※2

GDS-1104B \121,800 4 DC~100MHz 3.5ns
GDS-1072B \79,800 2 DC~ 70MHz 5ns
GDS-1102B \92,000 2 DC~100MHz 3.5ns

※1:垂直スケールが1mV/divの場合は周波数帯域は20MHzとなります。
※2:4CHモデル:最高1GS/s(1CH使用時)、 最高500MS/s(2CH使用時)、最高250MS/s(全CH使用時)
   2CHモデル:最高1GS/s(1CH使用時)、 最高500MS/s(2CH使用時)

シリーズ特徴

最大10M/CHの大容量波形メモリ

最大10M/CHの大容量波形メモリを搭載。大容量メモリによりサンプリングスピードが高速な状態で詳細な波形を取得できます。また、メモリ長を選択することが可能です。セグメント機能との組み合わせで現象を的確に現象を解析できます。

50,000波形/秒の高速波形更新と波形表示テクノロジー

50,000回/秒の高速更新とVPOにより各波形ポイントを振幅、時間と信号頻度の3次元でわかりやすく表示します。発生頻度に応じた輝度階調表示でジッタやグリッチなどを視覚的に捕らえることができます。

最大1M波形メモリで500KポイントのFFTデータ

FFT(高速フーリエ変換)機能は、選択CHのスペクトラムを最大500KポイントのFFT波形を表示します。高速更新と波形検索機能の組み合わせ正確に周波数ドメインを観察できます。

PUSH TO ZEROツマミ

垂直/水平ポジションとトリガレベルのツマミは、押すとゼロ位置へ戻る機能を採用しました。波形を拡大したときなどレンジを変更した時に、素早くゼロ位置へ戻すことができ便利です。

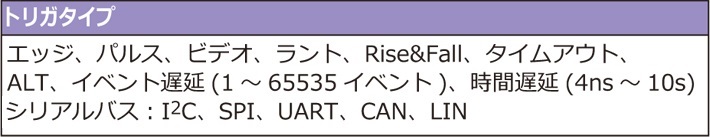

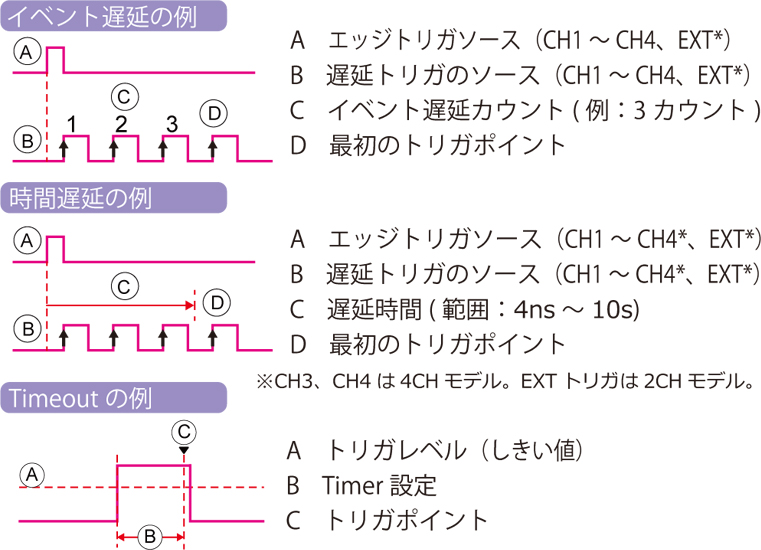

豊富なトリガタイプ

トリガタイプは、10種類あり様々な現象にトリガをかけることができます。

自動測定機能+統計機能

自動測定の種類は、電圧(または電流)、時間、遅延の3種類、36項目あり最大8個を画面下部に同時に表示できます。統計機能は、最大1000個の自動測定値の平均、最大、最少、偏差を表示可能。

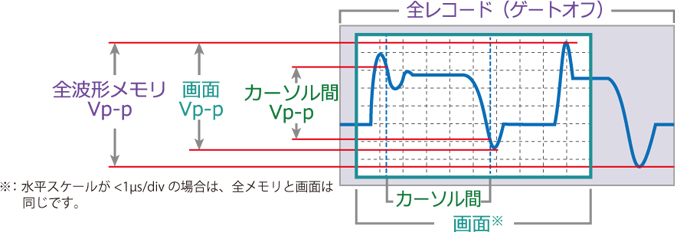

ゲートモード

自動測定の測定範囲を「全メモリ」「画面※」「カーソル間」の3種類で指定できます。

Go-NoGo判定機能

最大/最小リミット範囲設定に対してリミット内/外で判定します。波形が範囲内/外になる毎に停止または連続判定を設定できます。判定結果を背面のBNC端子にパルス波で出力できます。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ GDS-1000Bシリーズ カタログ
  マニュアル GDS-1000Bシリーズ ユーザーマニュアル
  マニュアル GDS-1000Bシリーズ プログラミングマニュアル
  ソフトウェア 1000Bシリーズ本体用 追加アプリケーション(データログ、ディジタルフィルタ)
  ソフトウェア DCS-1000B/DCS-2000Eシリーズ用 データ転送サンプルアプリ
  ソフトウェア GDS-1000Bシリーズ用OpenWave
  ソフトウェア 1000Bシリーズ用 ファームウエア Ver1.15
  ソフトウェア 1000Bシリーズ用 ファームウエア Ver1.16
  ドライバ GDSシリーズ用USBドライバ V1.08
  ドライバ DCS/GDS用サンプルアプリケーション・USBドライバ
  ドライバ GDS-1000Bシリーズ LabVIEWドライバ
  図面 1000B/2000Eシリーズ外形寸法図
対応アクセサリ
型名 税抜価格(円) 内容
GTP-070B-4 5,300

70MHz 10:1/1:1切替付き オシロスコープ用プローブ

GTP-100A-2 7,000

100MHz  10:1/1:1切換付き  オシロスコープ用プローブ

GTL-246 2,500

USB2.0ケーブル (A-B)

GTC-001 95,000

ACコンセント付オシロスコープ用台車

GTC-002 85,000

オシロスコープ用台車

DS1B-BUS 10,000

DCS-1000B/GDS-1000Bシリーズ用 シリアルバスオプション

DS1B-SGM 10,000

DCS-1000B/GDS-1000Bシリーズ用セグメント機能オプション

DS1B-SRH 10,000

DCS-1000B/GDS-1000Bシリーズ用サーチ機能オプション
