GSP-9330 スペクトラムアナライザ

GSP-9330

希望小売価格(税抜)  710,000円から

発売中

豊富な測定機能を小型・軽量ボディーに搭載! 簡単・便利なEMCプリテスト機能を装備!!

3.25GHzスペクトラムアナライザです。AM/FM復調と解析機能、ASF/SFK/2FSKの復調・分析機能をサポートします。
EMCテストを容易にするワンタッチボタンと近傍界プローブセットを使用するとEMCプリテストを少ない手順で試験可能です。

関連製品

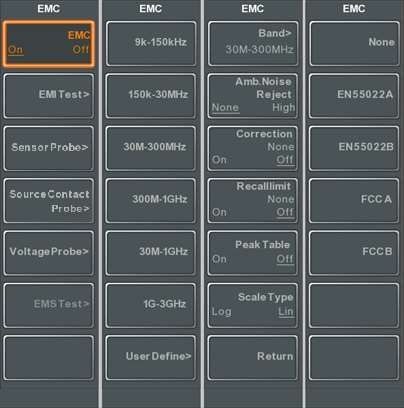

EMCプリテストモード

EMCプリテストモードはオプションのGKT-008と組み合わせてEMCプリテストが面倒な設定なしで簡単に行えます。

GKT-008を接続、EMCボタンと測定周波数範囲を選択すれば測定を開始します。
 EMC測定機能:
  EMI、Sensor、Soure Contact
  Voltage、EMSテスト
 プリセット規格周波数範囲
  9kHz~150kHz、150kHz~30MHz
  30MHz~300MHz、300MHz~1GHz
  1GHz~3GHz、User Define
 周囲雑音除去モード(Amb.Noise)
 プリセットITE規格用リミットライン
  EN550022A、EN550022B
  FCCA、FCCB
 スケール表示切換(Log/Liner)

*EMSテストにはトラッキングジェネレータが必要


操作方法はクイックリファレンスをご覧ください。

シリーズ仕様

●周波数レンジ:9kHz~3GHz
●最高スイープ時間:286us(最短時、設定によります)
●Quasi-peakおよびAverageデテクタを装備
●2電源方式:AC100V~240V/バッテリー駆動
●大型8.4インチTFTカラー液晶、(800x600ドット)
●小型:350(W)×213(H)×105.7(D)mm
●軽量:約4.5 kg (フルオプション時)
●シーケンス機能(5グループ;20個/グループ)
●I/O:LAN(LXI対応)、USB(USB-TMC)、microSD、
 RS-232C、DVI-I出力、GP-IB(GP-IBモデル)
●シリーズ展開
 標準モデル:GSP-9330
 GP-IBモデル:GSP-9330VG
 トラッキングジェネレータモデル:GSP-9330VT
 GP-IB/トラッキングジェネレータモデル:GSP-9330VGT
●専用オプション

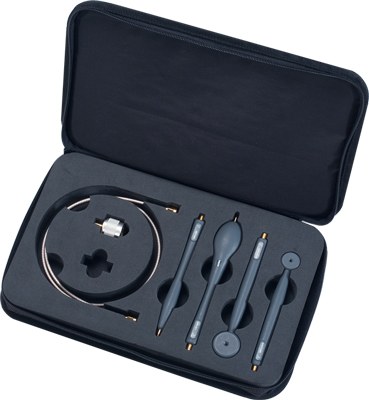

 EMI近傍界プローブセット:GKT-008

定格

周波数
周波数レンジ 9kHz~3.25GHz
分解能 1Hz
周波数リファレンス
確度 ±(最終調整からの周期×エージングレート)+全温度に対する安定度+供給電圧安定度
エージングレート 最大±1ppm 最終校正から1年
全温度の周波数安定度 ±0.025ppm 0~50℃
供給電源安定度 ±0.02ppm
周波数リードアウト確度
スタート、ストップ、センター、マーカ ±(マーカ周波数表示×周波数リファレンス確度+10%×RBW+周波数分解能*1)
トレースポイント 最高601ポイント、最少6ポイント
マーカ周波数カウンタ
分解能 1Hz、10Hz、100Hz、1kHz
確度 ±(マーカ周波数表示×周波数リファレンス確度+カウンタ分解能 RBW/Span≧0.02;
Mkrレベル~DNL>30dB
周波数スパン
レンジ 0Hz(ゼロスパン)、100Hz~3.25GHz
分解能 1Hz
確度 ±周波数分解能 *1、RBW:Auto
位相ノイズ
キャリアからのオフセット Fc=1GHz;RBW=1kHz、RBW=10Hz;平均≧40
10kHz <-88dBc/Hz Typical*2
100kHz <-95dBc/Hz Typical
1MkHz <-113dBc/Hz Typical
分解能帯域幅(RBW)フィルタ
フィルタ帯域 1Hz~1MHz、1-3-10シーケンス 帯域幅-3dB
200Hz、9kHz、120kHz、1MHz 帯域幅-6dB
確度 ±8%、RBW=1MHz Nominal*3
±5%、RBW<1MHz Nominal
シェイプファクタ < 4.5:1 Nominal 帯域幅レシオ -60dB:-3dB
ビデオ帯域幅(VBW)フィルタ
フィルタ帯域幅 1Hz~1MHz、1-3-10シーケンス 帯域幅-3dB
*1: 周波数分解能 = Span/(トレースポイント - 1)
*2: このデータシート上のTypical(または第表示)は、性能が温度範囲20℃~30℃、信頼レベル95%で製品の80%が示す性能を意味します。それらは製品保証の対象ではありません。
*3: Nominal(または公称値)は、性能の期待値を示します。性能保証の対象ではない製品性能を示します。
振幅
測定範囲 100kHz~1MHz 表示平均ノイズ
レベル (DANL)~18 dBm
1MHz~10MHz DANL ~ 21dBm
10MHz~3.25GHz DANL ~ 30dBm
アッテネータ
入力アッテネータ範囲 0~50dB、1dBステップ Autoまたはmanual ステップ
最大安全入力レベル
平均トータル電力 ≦ +33dBm 入力アッテネータ≧10dB
DC電圧 ± 50V
1dB Gain Compression
トータル電力、 > 0dBm Typical Fc≧ 50MHz;
1st Mixerにて プリアンプ オフ
トータル電力、 > -22dBm Typical Fc≧ 50MHz;
プリアンプにて プリアンプ オン
ミキサ電力レベル (dBm)= 入力電力(dBm)-アッテネータ (dB)
表示平均ノイズレベル (DANL)4
プリアンプオフ ATT 0dB: RF入力は50Ωで終端. RBW 10Hz; VBW 10Hz; span 500Hz; リファレンスレベル=-60dBm;トレース平均≧40
9kHz~100kHz < -93dBm 公称値
100kHz~1MHz < -90dBm-3×(f/100 kHz) dB 公称値
1MHz~2.7GHz < -122dBm 公称値
2.7GHz~3.25GHz < -116dBm 公称値
プリアンプオン ATT 0dB、RF入力は50Ωで終端;RBW 10Hz;VBW 10Hz;span 500Hz;
リファレンスレベル=-60dBm; トレース平均≧40
100kHz~1MHz < -108dBm-3×(f/100 kHz)dB 公称値
1MHz~10MHz < -142dBm 公称値
10MHz~ 3.25GHz < -142dBm+3×(f/1GHz)dB 公称値
*4: DANL仕様では、スプリアス応答を除外します。
レベル表示範囲4
スケール ログ、リニア
単位 dBm、dBmV、dBuV、V、W
マーカレベルリードアウト 0.01dB ログスケール
リファレンスレベルの0.01% リニアスケール
レベル表示モード トレース、トポグラフィク、 単一/分割ウィンドウ
スぺクトログラフ
トレース数 4
ディテクタ Positive-peak、negative-peak、sample、normal、RMS(not Video)、Quasi-peak。、Average 各トレースに設定可能
トレース機能 Clear & Write, Max/Min Hold, View, Blank, Average、トレース演算
絶対振幅確度
絶対ポイント センター=160MHz: RBW 10kHz;VBW 1kHz; span 100kHz;ログスケール;1dB/div;
ピークディテクタ; 20℃~ 30℃;信号入力:リファレンスレベル
プリアンプ オフ ± 0.3dB Refレベル 0dBm;
RFアッテネータ 10dB
プリアンプ オン ± 0.4dB Refレベル -30dBm;
RFアッテネータ 0dB
周波数応答
プリアンプ オフ アッテネータ10 dB, リファレンス160MHz, 20℃ ~ 30℃
100kHz~2.0GHz ± 0.5dB
2GHz~3.25GHz ± 0.7dB
プリアンプ オン アッテネータ 0dB, リファレンス 160MHz, 20℃ ~ 30℃
1MHz~2.0GHz ± 0.6dB
2GHz~3.25GHz ± 0.8dB
アッテネータ切り替えの不確かさ
アッテネータ設定 0 ~ 50dB in 1dBステップ
不確かさ ± 0.25dB リファレンス:160MHz、
アッテネータ, 10dB
RBWフィルタスイッチングの不確かさ
1Hz ~ 1MHz ± 0.25dB ファレンス:RBW 10kHz
レベル測定の不確かさ
全体の振幅確度 ± 1.5dB 20℃ ~ 30℃; 周波数>1MHz; 信号入力 0~-50dBm; リファレンスレベル 0~-50dBm; 入力アッテネータ 10dB; RBW 1kHz;VBW 1kHz;Cal後;プリアンプ オフ
± 0.5dB 代表値
スプリアス応答
第2高調波 インターセプト プリアンプ オフ;信号入力-30dBm;アッテネータ0dB
+35dBm 代表値; 10MHz<fc<775MHz
+60dBm 代表値; 775MHz≦fc<1.5GHz
3次インターセプト プリアンプ オフ;信号入力-30dBm;アッテネータ0dB
> 1dBm 300MHz ~ 3GHz
入力スプリアス < -60dBc 入力信号レベル -30dBm, Att.Mode, Att=0dB; 20℃~30℃
関連
残留応答(固有) <-90dBm 入力終端;Att 0dB ; プリアンプ オフ
スイープ
スイープ時間
範囲 286us ~ 1000s Span > 0Hz
50us ~ 1000s Span = 0Hz; Min、 分解能 = 10us
スイープモード 連続、シングル
トリガソース Free run; Video; 外部トリガ
トリガスロープ Positiveまたは negativeエッジ
RF プリアンプ(標準装備)
周波数範囲 1MHz~3GHz
利得 18dB 公称値
コネクタ
RF 入力 N型メス、50Ω 公称値、VSWR<1.6:1(300kHz~3GHz; 入力アッテネータ ≧ 10dB)
USBホストポート コネクタ形状:Aプラグ、USBメモリへ画像、スペクトラムデータ保存可能、補正、シーケンスの保存/呼出
マイクロSDポート プロトコル:SD 1.1、マイクロSD(SDHC)へ画像、スペクトラムデータ保存可能、補正、シーケンスの保存/呼出、 最大32MBまで
オプション用DC出力端子 SMB型、オス、最大出力:DC+7V/500mA 短絡保護機能付き
インターフェース
外部リファレンス出力端子 BNC メス、出力周波数 10MHz 公称値、出力振幅:-3.3V CMOS
出力インピーダンス:50Ω
外部リファレンス入力端子 BNC メス、入力周波数 10MHz、入力振幅:-5dBm ~+10dBm
周波数ロック範囲:入力リファレンス周波数±5ppm以内
アラーム出力 コネクタ形状 BNC メス、オープンコレクタ
トリガ/ゲートスイープ入力 コネクタ形状 BNC メス、入力振幅:3.3V CMOS、機能により自動切り替え
LAN(LXI) RJ-45;10Base-T; 100Base-Tx; Auto-MDIX、ウェブブラウザで画像キャプチャ、コマンド送信が可能
USBデバイスポート コネクタ形状 Bプラグ、リモートコントロール用、USB TMCをサポート、プロトコル:バージョン2.0
IF出力 コネクタ形状 SMA端子 メス、インピーダンス 50Ω 公称値、
IF周波数:886MHz 公称値、出力レベル -25dBm、
アッテネータ 10dB; RF 入力 0dBm@1GHz
イヤフォン出力 コネクタ形状:3.5mmステレオジャック、モノラル
ビデオ出力 コネクタ形状:DVI-I ( integrated analog and digital) , シングルリンク、 アダプタを介してVGAまたはHDMI規格に対応
RS-232C D-sub 9ピン メス、Tx,Rx,RTS,CTS
GP-IB(対応モデルのみ) PCからフルコントロールおよびデータ取得可能
一般仕様
内蔵メモリ 16MB
電源電圧 AC 100V ~AC 240V、50 / 60Hz
バッテリーパック 6セル、Li-ion充電式、3S2P、DC 10.8V、5200mAh/56Wh オプション
ディスプレイ 8.4インチSVGAカラーTFT液晶(解像度:640×480)
外形寸法/質量 350(W)× 210(H)×100(D)mm 約4.5kg(フルオプション;本体+TG+GPIB+バッテリ)
付属品 電源コード、CD(取扱説明書)、DVI-VGA変換アダプタ

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
OPT02-B-SP9300 36,000円

GSP-9330用バッテリーパック

RLB-001 販売終了

リターンロスブリッジ

ADB-002 8,800円

DCブロック BNC(F)-BNC(M)

ADB-006 9,800円

DCブロック N(F)-N(M)

ADB-008 8,800円

DCブロック SMA(F)-SMA(M)

ATA-001 4,400円

BNC端子,3段ロッドアンテナ

GPL-5010 82,000円

トランジェント・リミッタ BNC(F):入力-N(M):出力

GSC-009 20,000円

GSP-9300/9330用のキャリングケース

GRA-415 31,000円

GSP-9300シリーズ/930用ラックマウントキット

GKT-001 46,800円

スペクトラムアナライザ用汎用アクセサリセット

GKT-002 58,000円

スペクトラムアナライザ用CATVアクセサリセット

GKT-003 38,000円

RLBアクセサリセット

GKT-008 240,000円

GSP-9330/9300用EMI近傍界プローブセット

ADP-001 8,800円 BNC(J) - N(P) 50Ω
ADP-003 8,000円 N(J)-SMA(J) 50Ω
BA061 7,000円 BNC(P) - SMA(J)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ スペクトラムアナライザ EMCプリテスト用セット 2023/11/21
 カタログ GSP-9330カタログ 2023/11/21
 マニュアル GSP-9330 ユーザーマニュアル 2023/11/21
 マニュアル GSP-9330プログラミングマニュアル 2023/11/21
 マニュアル GSP-9300/930 アプリケーション用マニュアル
 マニュアル GSP-9300/9330 通信における注意事項について
 マニュアル GPL-5010 ユーザーマニュアル
 マニュアル GKT-008 取扱説明書
 マニュアル EMCプリテスト クイックリファレンスガイド
 ドライバ USB-TMCドライバ、NI-VISA ランタイム(16.0)
 ドライバ GSP-9330用 LabVIEW8.6 ドライバ
 ソフトウェア GSP-9330 アプリケーション Ver2.0.5.0(2021/03/05)
・GSP-9330用スペクトラムショット
 モード設定、画面コピーなどを各種通信インタフェースで対応します。
 ソフトウェア GSP-9330シリーズ用サンプルアプリケーション(VC#2010)
・VC#によるサンプルアプリケーションです。
 NI-VISAのフルインストールがあらかじめ必要です。
 ソフトウェア GSP-9330 サンプルアプリケーション(VBA)
・Excel-VBAによるサンプルアプリケーションです。
 あらかじめNI-VISAのフルインストールが必要です。
 ソフトウェア GSP-9330用ファームウエア Ver3.18
GSP-9330用ファームウエア アップデータ
・本体のVersion:SoftwareはV3.06_912F_20以降が対象です、古い機種については対象外です。
 対象外の機種についてはお問合せください。
