PSU シリーズ 薄型・軽量・多機能 1500W スイッチング 直流安定化電源

薄型・軽量・多機能 スイッチング 直流安定化電源

PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。 最大容量1520W、定格電圧6Vから60Vまでの5機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。 スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。

ブランド GW Instek
型番 PSUシリーズ
税抜価格 280,000円から
ステータス 発売中

シリーズ仕様

●出力電圧:6V~60Vまでの5タイプ
●小型・軽量・高効率のスイッチング方式
●出力スルーレート可変機能
●内部抵抗制御機能搭載
●リモートセンシング
●インターネットブラウザからの制御・監視
●3点プリセットメモリ
●CC優先モード搭載
●4台までの並列接続
●1Uサイズ/19インチラックマウント対応
●LAN、RS-232C/RS-485、USB標準装備
●工場出荷時オプションでGP-IBにも対応
●ワールドワイド対応AC入力

定格
出力定格
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
定格出力電圧(*1) [V] 6 12.5 20 40 60
定格出力電流 (*2) [A] 200 120 76 38 25
定格出力電力 [W] 1200 1500 1520 1520 1500
定電圧特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力変動(*3) mV 2.6 3.25 4 6 8
負荷変動(*4) mV 2.6 3.25 4 6 8
リプルノイズ(*5) p-p(*6) mV 60 60 60 60 60
rms(*7) mV 8 8 8 8 8
温度係数 100ppm/°C (30 分以上ウォームアップ後)
リモートセンシング補償 ( 片側) V 1 1 1 2 3
立上時間(*8) 全負荷 ms 80 80 80 80 80
無負荷 ms 80 80 80 80 80
立下時間(*9) 全負荷 ms 10 50 50 80 80
無負荷 ms 500 700 800 1000 1100
過渡応答時間(*10) ms 1.5 1 1 1 1
定電流特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力変動(*3) mA 22 14 9.6 5.8 4.5
負荷変動(*11) mA 45 29 20.2 12.6 10
リプルノイズ(*5) rms mA 400 240 152 95 75
温度係数 100ppm/°C (30 分以上ウォームアップ後)
保護機能
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
過電圧保護(OVP) 設定範囲 V 0.6 ~ 6.6 1.25 ~ 13.75 2 ~ 22 4 ~ 44 5 ~ 66
分解能 V 0.06 0.125 0.2 0.4 0.6
過電流保護(OCP) 設定範囲 A 5 ~ 220 5 ~ 132 5 ~ 83.6 3.8 ~ 41.8 2.5 ~ 27.5
分解能 A 4 2.4 1.52 0.76 0.5
加熱保護(OHP) 保護動作︓出力オフ
センシング(SENSE) 保護動作︓出力オフ
入力保護(AC-FAIL) 保護動作︓出力オフ
シャットダウン(SD) 保護動作︓出力オフ
過電力保護(OPL) 保護動作︓定格電力105% 超過時に出力オフ
外部アナログコントロール
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
外部電圧による出力電圧制御 定格電圧の0% ~ 100%(0V ~ 5V/0V ~ 10V)
外部電圧による出力電流制御 定格電流の0% ~ 100%(0V ~ 5V/0V ~ 10V)
外部抵抗による出力電圧制御 定格電圧の0% ~ 100%(0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
外部抵抗による出力電流制御 定格電流の0% ~ 100%(0kΩ ~ 5kΩ/0kΩ ~ 10kΩ)
出力電圧モニタ モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
出力電流モニタ モニタ電圧選択可能:0V ~ 5V または 0V ~ 10V、精度は1%
シャットダウン入力 TTL L レベル(0~0.5V) または短絡にて出力オフ
出力オン・オフ入力 正論理・負論理選択可︓TTL または短絡開放で出力ON/OFF
アラームクリア入力 TTL L レベル(0~0.5V) 入力でアラームクリア
ステータス出力CV/CC/ALM/PWR ON/OUT ON オープンコレクタ出力、外部電源最大30V、最大シンク電流8mA
トリガ出力 TTL 出力、L レベル出力: 最大0.8V、H レベル出力︓最低2.0V、最大シンク電流8mA
トリガ入力 TTL 入力、L レベル入力︓最大0.8V、H レベル入力︓最低2.0V、最大シンク電流8mA
フロントパネル
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
7 セグ表示
電圧精度 0.1% + mV 12 25 40 80 120
電流精度 0.2% + mA 600 360 228 114 75
表示 緑LED︓ CV, CC, V, A, VSR, ISR, DLY, RMT,LAN, M1, M2, M3,RUN, Output ON、
赤LED︓ ALM, ERR
ボタン ボタンLock/Local(Unlock), PROT(ALM_CLR), Function(M1), Test(M2),Set(M3), Shift, Output
エンコーダー 電圧設定、電流設定
USB ポート Type A
デジタル制御(RS-232/485, USB, LAN, GP-IB)
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
出力電圧精度 0.05%+ mV 3 6.25 10 20 30
出力電流精度 0.2% + mA 200 120 76 38 25
電圧設定分解能 mV 0.2 0.4 0.7 1.3 2
電流設定分解能 mA 6 4 2.5 1.2 0.8
電圧測定精度 0.1% + mV 6 12.5 20 40 60
電流測定精度 0.2% + mA 400 240 152 76 50
電圧測定分解能 mV 0.2 0.4 0.7 1.3 2
電流測定分解能 mA 6 4 2.5 1.2 0.8
入力特性
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
入力定格 100Vac ~ 240Vac, 50Hz ~ 60Hz, 単相,ACケーブルは付属しておりません。
入力範囲 85Vac ~ 265Vac、47Hz ~ 63Hz
最大入力電流 21A(100Vac)、11A(200Vac)
突入電流 50A 以下
消費電力 2000VA
力率 0.99(100Vac)、0.98(200Vac)
効率(*13) 100Vac % 77 82 83 84 84
200Vac % 79 85 86 87 87
保持時間 20ms 以上
インターフェイス
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
USB TypeA 前面、USB メモリ用 Mass storageクラス
TypeB 背面、PC 用 CDC クラス
LAN RJ-45、10/100Mbps (IEEE802.3)、MACアドレス、DNSアドレス、パスワード、
ゲートウェイアドレス、IP アドレス、サブネットアドレス、Web ポート、Socket ポート
GP-IB IEEE 488. 1準拠
RS-232C EIA-232D 準拠
RS-485 EIA-485 準拠
コマンド SCPI-1993, IEEE 488.2 準拠
環境条件
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
動作温度 0˚C to 50˚C
保存温度 -25˚C to 70˚C
動作湿度 20% to 85% RH; ( 結露なきこと)
保存湿度 90% RH 以下; ( 結露なきこと)
高度 最高2000m
一般仕様
機種名 PSU 6-200 12.5-120 20-76 40-38 60-25
質量 8.7kg 以下
寸法 423.0 × 43.6 × 447.2 mm (W×H×D)
冷却方式 強制空冷
耐電圧 AC – 筐体間: 1500Vac/1 分、AC – 出力間: 3000Vac/1 分
出力- 筐体間: 1000Vdc/1 分
絶縁抵抗 100MΩ 以上(DC 500V)
付属品 CD-ROM(取扱説明書、出力端子カバー、アナログコネクタキット、
M8出力端子ボルトセットx2、入力端子カバー、ハンドル x2、ラックマウント金具(左/右)

(*1)最小電圧は定格出力電圧の0.2%になります。
(*2)最小電流は定格電流出力の0.4%になります。
(*3) AC85V ~ AC132V またはAC170V ~AC 265V、負荷固定において
(*4)無負荷から全負荷、AC入力電圧一定、リモートセンシング使用時において
(*5) JEITA RC-9131B (1:1)プローブによる
(*6)20MHz帯域制限フィルタ使用
(*7) 5Hz~1MHzのバンドパスフィルタ使用
(*8) 定格電圧の10% から 90%までの時間、抵抗負荷において
(*9) 定格電圧の90% から 10%までの時間、抵抗負荷において
(*10)出力電圧が定格電圧の0.5%以内に復帰する時間となります。負荷電流の変動は、定格の10%から90%。出力電圧の変動は、定格の10%から100%
(*11) 出力電圧可変時(0 ~ 定格電圧間)、入力電圧一定時
(*12)6Vモデルは出力電圧が2V ~ 6V(定格電流時)の値です。その他のモデルは出力電圧が定格10% ~100%(定格電流時)の値です。
(*13) 入力電圧 AC100V / AC200V、定格出力電力時

ラインナップ
型名 税抜価格(円) 出力電圧 出力電流 最大出力
PSU6-200 \295,000 0V~6V 0A~200A 1200W
PSU12.5-120 \295,000 0V~12.5V 0A~120A 1500W
PSU20-76 \280,000 0V~20V 0A~76A 1520W
PSU40-38 \280,000 0V~40V 0A~38A 1520W
PSU60-25 \280,000 0V~60V 0A~25A 1500W
シリーズ特徴

出力可変、CV/CC自動切り替え

最大容量1520W、出力電圧6V~60V、出力電流25A~200Aまでの5機種をラインナップしています。設定可能な電圧・電流の範囲内で定電圧(CV)動作、定電流(CC)動作の自動切り替えになります。
CV/CCのどちらで動作するかは、電圧設定値(VSET)・電流設定値(ISET)と負荷抵抗値(RL)で決まります。
RL>(VSET/ISET)➡CV動作
RL<(VSET/ISET)➡CC動作

PSUイメージ1
PSUイメージ2

CC優先モード

PSUイメージ3
PSUイメージ4

定電圧(CV)優先モードと定電流(CC) 優先モードを選択することが可能です。例えばOUTPUT ON時に定電流動作となる負荷(LED等)を立ち上げる際の電流オーバーシュートを、当社独自の抑制回路により一般のスイッチング電源より小さくできます。

スルーレート制御

PSUイメージ5

定電圧、定電流のスルーレートは、高速優先もしくはスルーレートを設定することができます。スルーレート設定では、電圧、電流それぞれの上昇下降において別々に設定できますので、急激な電圧/電流の変化による負荷の損傷を抑えることができます。

PSUイメージ6

ブリーダ回路ON/OFF

本器には出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。

PSUイメージ7

内部抵抗制御

PSUイメージ8

任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

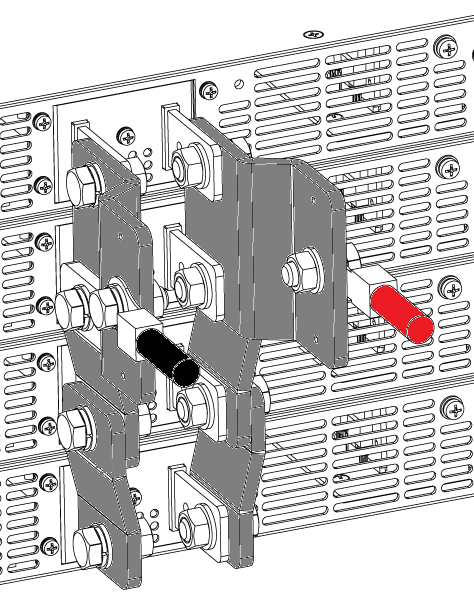

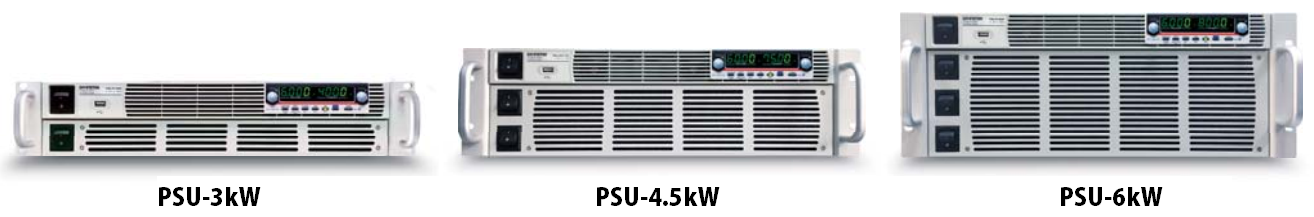

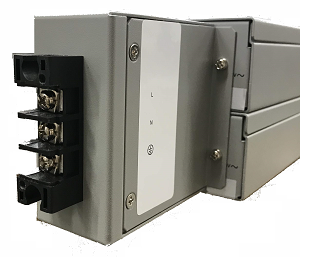

並列マスタースレーブ動作

並列接続では同一機種4台までのワンコントロール並列運転が可能です。ワンコントロール並列運転時はマスター機だけに出力の合計が表示されます。また、モニタ信号出力はマスタ機のみで電流モニタは出力合計を表します。ブリーダ回路ON/OFFはマスター機のみ設定可能でスレーブ機は常にOFF、内部抵抗設定時は設定値を並列台数で除算した値となります。

PSUイメージ10
PSUイメージ9

テストモード

PSUイメージ11

時間に合わせて、電圧、電流設定値を自動更新させるテスト機能を装備しております。電圧・電流値、時間などの数値をCSVファイルで編集し、USBメモリを介して本体に読み込ませ実行することができます。CSVファイルは10個まで保存できます。

PSUイメージ12
