GPM-8213 パワーメータ

GPM-8213 シリーズ

希望小売価格(税抜)  130,000円から

発売中

豊富な測定パラメータと待機電力測定に適したパワーメータ

GPM-8213シリーズは一般的な電力測定に加え、IEC62301の待機電力測定が可能なパワーメータです。

動画を見る

GPM-8213製品紹介

関連製品

2種類の表示モード

見やすい4インチのカラーTFT液晶画面を採用し、8項目の測定値と設定を表示するスタンダードモードと4項目の測定値のみ表示するシンプルモードが選択できます。

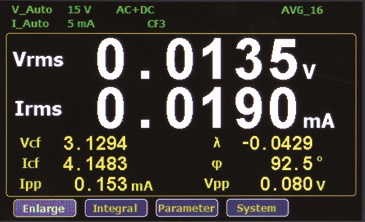

スタンダードモード

シンプルモード

測定パラメータ

GPM-8213は電圧、電流、電力、DC / AC / AC + DC、力率、高調波、周波数などの測定項目があります。

積算測定

GPM-8213の積算測定は独立した特別モードとなり、電流および電力について1秒~9999時間59分59秒までの時間指定で測定します。電流値および電力値は正側、負側、合計で積算を行ない、AhおよびWhで表示します。

待機電力測定

IEC 62301 / EN 50564 の待機電力試験で要求される項目に対して、GPM-8213 は DC から 6kHz の測定周波数帯域幅、最小電流レベル 5mA(分解能:0.1μA)、電力測定分解能(1μW 最小電流・電圧レンジ、最大電流・電圧レンジは 1W)となり、仕様を満足しています。また積算機能を利用して一定周期で電力が変化する場合の平均電力測定も可能となります。

PT(VT)/CTレシオ測定

外部の変圧器(PT/VT)/変流器(CT)やクランプセンサを測定に使用し、PT / CTレシオ を使用して倍率(1~9999)を設定し、追加の計算をすることなく読み取り値を元の入力電圧または電流値に変更できます。

テストフィクスチャオプション(GPM-001)

被測定機器との接続を容易にするためのオプションとして、ACプラグを直接接続できるテストフィクスチャGPM-001を用意しました。
GPM-8213との接続は付属の安全バナナプラグで行い、電流の大きな定格電流測定と電流の小さな待機電力測定で面倒な電圧の測定ポイントの切換えも簡単に行うことができます。
また、GPM-001は15Aのブレーカーを内蔵し、ショートなどで過電流が流れる場合のGPM-8213の保護機能を持つのでより安全に測定ができます。

シリーズ仕様

●4インチカラー液晶ディスプレイを採用
●電圧/電流測定周波数帯域:DC~6kHzで直流、交流、直流+交流
●2種類の測定値表示
  スタンダード:メイン2項目とサブ6項目を同時表示
  シンプル:4項目を同時表示
●IEC62301/EN5056待機電力測定の要件に適合した測定が可能
●電力分解能:最小レンジ1µW、最大レンジ1W
●最小電流レンジ:5mA、分解能:0.1μA
●クレストファクタ(CF)3までの電流/電圧測定が可能、半波の場合はCF=6設定可能)
●積算機能:W-h(電力対時間)、A-h(電流対時間)
●全高調波ひずみ測定:IEC、CSA
●前面入力端子(≦10A)と背面入力端子(≦20A)
●インタフェース
  標準:RS-232C、USBデバイス、LAN、GP-IB(機種による)
●テストフィクスチャGPM-001(別売)で配線が簡単・確実

定格

入力定格
連続最大許容入力電圧 600Vrms
連続最大許容入力電流 背面端子:20Arms、前面端子:10Arms
入力インピーダンス 電圧:2.4MΩ
電流:500mΩ(5mA ~ 200mAレンジ)、5mΩ(0.5A ~ 20Aレンジ)
最大電圧表示(1倍時) 700Vrms
最大電流表示(1倍時) 25Arms
最大絶縁電圧 300V
フィルタ カットオフ周波数 500 Hz(ON) / 6kHz(OFF)
AD変換器 電圧・電流同時測定 16ビット、96kHz
表示機能
対応周波数 45Hz~ 6kHz
アベレージ 1, 2, 4, 8, 16, 32, 64
表示数(標準モード) 2+6項目
表示数(シンプルモード) 4項目
桁数 5桁(レンジによる固定小数点表示)
電圧表示倍率(PT) 1 ~ 9999.999
電流表示倍率(CT) 1 ~ 9999.999
測定項目 電圧、電流、有効電力、無効電力、皮相電力、力率、位相、周波数、積算電流、積算電力、正積算電力、負積算電力、
電圧クレストファクタ、電流クレストファクタ、ピーク電圧、ピーク電流、全高調波歪
表示項目 Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI,
DEG, VHz, IHz, THDV, THDI
電圧測定
クレストファクタ 3, 6 (電流と共通設定)
測定レンジ CF=3 :15V, 30V, 60V, 150V, 300V, 600V
CF=6 :7.5V, 15V, 30V, 75V, 150V, 300V
確度 適用範囲 1 % ~ 105 % of range
DC ±(0.2 % reading  + 0.2 % range)
45 Hz ≤f ≤ 66 Hz ±(0.1 % reading  + 0.1 % range)
66 Hz ≤ f ≤ 1kHz ±(0.1 % reading  +  0.2 % range)
1 kHz ≤ f ≤ 6kHz ± 3 %  of range
フィルタオン 0.3 % reading@ 45Hz ~ 66Hz を加算
温度係数 5-18˚C / 28-40˚C ±0.03% reading /˚Cを加算
残留ノイズ 0.5 % of range
電流測定
クレストファクタ 3, 6 (電圧と共通設定)
測定レンジ CF=3 :5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
CF=6 :2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A
確度 適用範囲 1 % ~ 105 % of range
DC ±(0.2 % reading  +  0.2 % range)
45 Hz ≤f ≤ 66 Hz ±(0.1 % reading  +  0.1 % range)
66 Hz ≤ f ≤ 1kHz ±(0.1 % reading  +  0.2 % range)
1 kHz ≤ f ≤ 6kHz ± 3 %  of range
フィルタオン  0.3 % reading@ 45Hz ~ 66Hzを加算
温度係数 5-18˚C / 28-40˚C  ±0.03% reading /˚Cを加算
残留ノイズ 0.5 % of range
電力測定
確度 適用範囲 1 % ~ 110 % of range
DC ±(0.2 % reading  +  0.2 % range)
45 Hz ≤f ≤ 66 Hz ±(0.1 % reading  +  0.1 % range)
66 Hz < f ≤ 1kHz ±(0.1 % reading  +  0.3 % range)
1 kHz < f ≤ 6kHz ± 3 %  of range
フィルタオン時 0.3 % reading@ 45Hz ~ 66Hz を加算
レンジ CF=3:75.000mW(15V/5mAレンジ)~12.000kW(600V/20Aレンジ)
温度係数 5-18˚C / 28-40˚C ±0.03% reading /˚Cを加算
周波数測定
レンジ 30.000Hz ~ 499.99Hz(フィルタオン)、30.000Hz ~ 9.9999kHz(フィルタオフ)
測定対象 電圧、電流
測定有効範囲 測定レンジの10%~105%
確度 ±(0.06 % reading)
積算測定
積算  確度 ±(フルスケール誤差+ 0.1 % reading)
時間 設定範囲 0 時0分~ 9999 時間 59 分
  確度 ±0.01% ±1秒
インタフェース
USB USB2.0、TypeBコネクタ、 USB-CDC Class
LAN IEEE802.3、RJ-45、Auto-MDIX、100Mbps、IPv4:DHCP/固定IP、Socket接続:ポート23
RS-232C RS-232C準拠、8bit、パリティなし、フロー無し、ストップビット1、D-Sub9ピンオス
通信速度:1200/2400/4800/9600/19200/38400/57600/115200bps
GP-IB(オプション) IEEE488.2準拠
コマンド体系 SCPI準拠、 IEEE488.2準拠、デリミタ:LF
環境
動作環境と温度 屋内、高度<2000m.
  周囲温度:  0℃~50℃
  相対湿度:  0℃~30℃:< 80%RH:結露無
             30℃~40℃:< 70%RH:結露無
             40℃~50℃:< 50%RH:結露無
  汚染度 2
保存温度 -10℃~70℃
温度範囲 0℃~35℃、相対湿度: <90%RH
35˚C~   、相対湿度: <80%RH
一般仕様
電源 AC 100~240V±10%、50-60Hz、25VA
付属品 電源コード (地域による) 、テストリード:GTL-209 x2(黒x2、赤x2)、CD(ユーザーマニュアル)
寸法(突起物を含む) 270(W)×110(H)×350(D) mm
質量 約 2.9 kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GPM-001 33,600円 GPMシリーズ用テストフィクスチャ
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GRA-422 8,000円 2Uハーフサイズ向けラックマウントパネル
GRA-436 28,800円 高さ2U、ハーフラックサイズ機種向け2台用ラックマウント

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GPM-8213(2022/10/14更新)
 マニュアル GPM-8213 取扱説明書  (2024/01/22更新)
 マニュアル GPM-001 取扱説明書 (2020/11/30更新)
 ドライバ GPM-8213 USBドライバ
・GPMシリーズ向け PC用USB-CDCドライバ(Win7)
 ドライバ GPM-8213 LabVIEW2010 ドライバ
 ソフトウェア GPM-8213/8310/8320/8330 サンプルアプリケーション
・GPM用ExcelVBAサンプルアプリケーション
  対応機種:GPM-8213、GPM-8310、GPM-8330/8320
 図面 GPM-8213 寸法図
