DCS-9700シリーズ 2GS/sデジタルストレージオシロスコープ

スロットインでロジックアナライザ機能やVGA出力、LAN、GP-IBインタフェースを拡張可能!
高速波形更新の4chオシロスコープ

DCS-9700シリーズは大型8インチLCDを搭載した最高2GS/sの4CHデジタルストレージオシロスコープです。80,000波形/秒の波形更新速度で発生頻度の少ない異常信号を捉えることが可能です。最大2Mポイントの波形メモリを搭載、大容量メモリの搭載により掃引速度1ns/div~50μs/divの15レンジにおいて最高サンプリングを可能としました。また波形メモリを最大で2048分割し必要な現象のみをより多く捉えることが可能なセグメントメモリ機能を搭載、波形解析を容易にします。また背面部には機能拡張用スロットを搭載し、ロジックアナライザやGP-IB、LANインタフェースなどの機能モジュールを後付で組み込み可能です。

ブランド TEXIO
型番 DCS-9700シリーズ
税抜価格 116,000円から
ステータス 発売中

シリーズ仕様

●8インチSVGA大画面カラー表示
●80,000回/秒の波形更新
●最大2Mポイントの大容量メモリ、セグメント分割
●イベントによる強力なサーチ機能
●36項目の自動測定
●テンプレートによる判定機能
●スロットインモジュール・オプションソフトによる機能拡張

定格
垂直軸(共通仕様)
分解能 8ビット
感度 1mV/div~10V/div※1
入力結合 AC、DC、GND
入力インピーダンス 1MΩ// 16pF
DCゲイン確度※2 ±(5%×|Readout|+ 0.1div+1mV) ;1mV/div時 ±(3%×|Readout|+0.1div+1mV);2mV/div以上
極性 ノーマル、反転
最大入力電圧 300V (DC+AC Peak)、 CAT I
オフセットポジション範囲 1mV/div~20mV/div:±0.5V 50mV/div~200mV/div:±5V 500mV/div ~2V/div:±25V 5V/div~10V/div:±250V
波形の演算機能 +、-、×、 ÷、FFT、FFTrms、d/ dt、∫dt、√FFT:スペクトラム振幅、FFTの垂直スケールをリニアRMSまたはdBVrmsに設定。 FFTウインドウを方形、ハミング、ハニング、ブラックマンに設定可能。
トリガ
ソース CH1、CH2、CH3※3、CH4※3、Line、EXT、D0-D15※4
トリガモード オート(100ms/div以下でロールモードをサポート)ノーマル、シングル
トリガタイプ エッジ、パルス、ビデオ、ラント、Rise&Fail、ALT、イベント遅延(1~65535イベント)、時間遅延(10ns~10s)、ロジック※4、パス※4
ホールドオフ範囲 10ns~10s
結合 AC、DC、LF rej、HF rej、ノイズrej.
感度 DC~100MHz 約1divまたは1.0mV
100MHz~200MHz 約1.5divまたは15mV
200MHz~300MHz 約2divまたは20mV
外部トリガ
範囲 DC ~100MHz 約 100mV
感度 DC~100MHz 約 100mV
100MHz~200MHz 約150mV
200MHz~300MHz 約150mV
入力インピーダンス 1MΩ// 16pF
水平線
水平時間レンジ 1ns/div~100s/div (1-2-5 ステップ) ロール:100ms/div~100s/div
プリトリガ 最大10 div
ポストトリガ 最大1000 div
確度 ±20 ppm over any ≧ 1ms time interval
リアルタイムサンプルレート 2GS/s(2CHインターリーブ)、1GS/s(全CH)
等価サンプリング 最大100GS/s
メモリ長 1CH時:2Mpts ; 2CH時: 1Mpts※5 セグメント時:1Kpts
アクイジションモード ノーマル、平均、ピーク、シングル
ピーク検出 2ns (代表値)
平均 2~256回、選択可能
X-Yモード
X-軸入力 チャンネル1;チャンネル 3※3
Y-軸入力 チャンネル2;チャンネル 4※3
位相差 ±3°(100kHzにて)
ラインナップ
型 名 税抜価格(円) チャンネル数 周波数帯域(-3dB) 立上り時間 サンプリングレート
DCS-9707 176,000 4ch DC~70MHz <約5ns 最高2GS/s
DCS-9710 198,000 DC~100MHz <約3.5ns
DCS-9720 238,000 DC~200MHz <約1.75ns
DCS-9730 420,000 DC~300MHz <約1.17ns
DCS-9707D 116,000 2ch DC~70MHz <約5ns
DCS-9710D 140,000 DC~100MHz <約3.5ns
DCS-9720D 188,000 DC~200MHz <約1.75ns
DCS-9730D 380,000 DC~300MHz <約1.17ns
シリーズ特徴

大画面8インチSVGA

8インチの大画面LCD(800X600)を搭載、アナログ4chはもちろん、ロジック信号もより見やすくなっています。


最大2M大容量メモリ

最大2Mの大容量メモリを搭載しています。長時間の波形記録からスクロール、拡大など、大容量メモリにより様々な機能をより便利にします。

波形解析に便利なサーチ機能搭載

出力電圧/エッジやパルス幅などのイベント条件を指定することで、取り込んだ波形上の条件に合致するイベントごとにマーカを自動的に付与する機能を搭載しています。マーカごとに波形をスキップして表示させたり、Play/Pause機能を使うことで、波形をイベントごとに自動スキップ再生することが可能です。
検索条件:エッジ、パルス幅、ラント、Rise&Fall Time、ロジック※、バス※
※オプションのロジックアナライザモジュールが必要になります。

Go-NoGo判定機能

Go-NoGo判定機能は設定した最大/最小リミット(テンプレート)に対して判定を実行します。判定は、入力波形が範囲内または範囲外になるごとに停止または連続判定を設定できます。

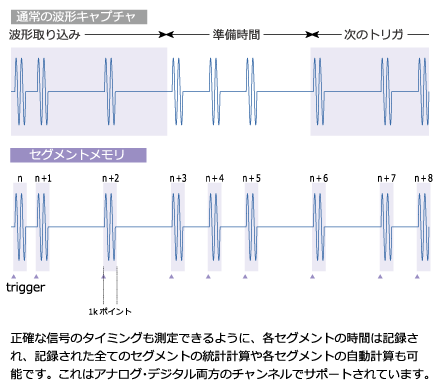

セグメントメモリ機能

アクイジョンメモリを1から2048のセグメントメモリ(メモリ長1kポイント固定)に分割できます。トリガがかかるたびにセグメントメモリに波形データを取り込むため、間欠的にイベントが発生する信号の観測に威力を発揮します。


80,000回/秒の波形更新速度

波形は80,000回/秒の高速更新で、発生頻度に応じた輝度階調表示も可能な為、ジッタやグリッチなどがアナログオシロスコープの様に視覚的に捕らえることができます。

自動測定機能

36項目の自動測定は最大8個をチャンネルカラーで画面下部に表示することができます。ロジックアナライザオプションを搭載した場合、時間・遅延関係であればデジタル入力でも使用することができます。

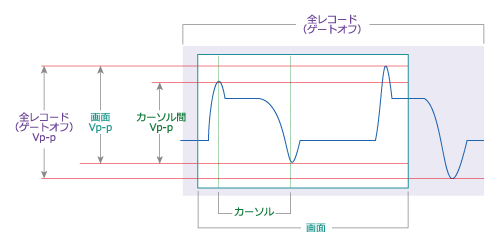

ゲートモード

自動測定機能では、測定範囲を「カーソル」・「画面内」に変更可能なゲートモードを搭載しています。ゲートモードオフ時は、取り込んだデータレコード(セグメントメモリも全て有効)での測定値を表示します。

全測定項目表示全ての測定項目を一覧表示する「全測定項目表示」も可能です。

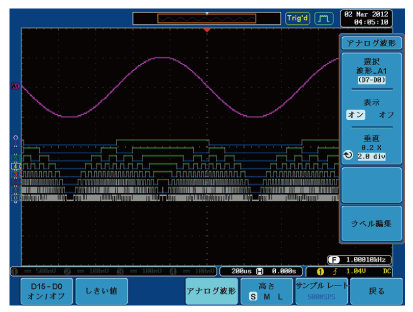

ロジックアナライザ機能(オプション)

拡張用スロットにDS2-08LAもしくはDS2-16LAを装着することで、ロジック入力(8ch/16ch)が可能になります。また、シリアルバス解析機能(CAN、LIN、I2C、SPI、UART)を装備しています。

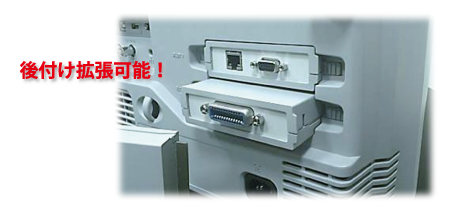

スロットINインタフェース

本体購入後でも拡張可能な拡張スロットを用意しています。LAN/VGAのインタフェースやGP-IBインタフェース、ロジックアナライザ機能の拡張などに使用でき、最大2つまで装着可能です。

信号発生機能(オプション)

最高5MHzの正弦波・方形波および最高500kHzの三角波を出力するオプションが最大2個拡張スロットに装着できます。出力は1MΩ終端時に振幅、オフセット込みで -3.4V~+3.4Vの範囲の電圧となります。

ワールドワイド入力

入力電源はAC100V~240Vのワールドワイド対応となっています。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ DCS-9700 シリーズカタログ
  カタログ DCS-9700シリーズカタログ (英文)
  マニュアル DCS-9700シリーズ 取扱説明書
  マニュアル DCS-9700シリーズ 取扱説明書(英文)
  マニュアル DCS-9700シリーズ 機能拡張 取扱説明書
  マニュアル DCS-9700シリーズ 機能拡張 取扱説明書(英文)
  マニュアル DCS-9700シリーズ プログラミングマニュアル
  マニュアル DCS-9700シリーズ プログラミングマニュアル( 英文)
  マニュアル DCS-9700シリーズ オプション 取扱説明書
  マニュアル DCS-9700シリーズ オプション取扱説明書(英文)
  マニュアル DCS-9700用 ロジックアナライザモジュール(DS2-LA)取扱説明書
  マニュアル DCS-9700用 LAN/SVGA/GPIB(DS2-LAN/DS2-GPIB) 取扱説明書
  マニュアル DCS-9700用 FGNモジュール(DS2-FGN)取扱説明書
  マニュアル Freewave323 マニュアル(日本語)
  ソフトウェア DCS-9700用拡張オプションソフト1(DVM/LOG/LOGIC/BUS)、ファームV1.23
  ソフトウェア DCS-9700用拡張オプションソフト2(MeasRef/Snapshot)、ファームV1.27
  ソフトウェア DCS-9700シリーズ ファームウエア (Ver1.28) 2016/11/21
  ソフトウェア DCS 用アプリケーションFreeWave(Ver.3.23)
  ドライバ DCS-9700用LabVIEWドライバ(Ver.1.2.1)
  ドライバ DCS-9700用サンプルアプリケーション・USBドライバ
  図面 9700/2000A外形寸法図
対応アクセサリ
型名 税抜価格(円) 内容
DS2-08LA 66,000

8chロジックアナライザオプション

DS2-16LA 93,000

16chロジックアナライザ オプション

DS2-FGN 32,000

DDSファンクションジェネレータ オプション

DS2-GPIB 46,000

GP-IBインタフェース オプション

DS2-LAN 33,000

LAN/SVGAインタフェース オプション

CB-2420P 12,500

GP-IBケーブル(2m)

GTL-246 2,500

USB2.0ケーブル (A-B)

GTL-232 2,500

RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル

GSC-008 15,000

キャリー用ソフトケース GDSシリーズ/DCSシリーズ用

GTP-350A-2 11,600

350MHz 10:1/1:1切替付き オシロスコープ用プローブ

GTP-250A-2 9,300

250MHz 10:1/1:1切替付き オシロスコープ用プローブ

GTP-150A-2 8,300

150MHz 10:1/1:1切替付き オシロスコープ用プローブ

GTP-100A-2 7,000

100MHz 10:1/1:1切替付き オシロスコープ用プローブ

GTP-100B-4 7,000

100MHz  10:1/1:1切換付き  オシロスコープ用プローブ

GTC-001 95,000

ACコンセント付オシロスコープ用台車

GTC-002 85,000

オシロスコープ用台車

GRA-420 19,400

GDS-2000A/DCS-9700シリーズ用ラックマウントアダプタ
