DL-2060 Series 6・1/2桁デジタルマルチメータ

DL-2060 シリーズ

希望小売価格(税抜)  148,000円から

発売中

VFD(蛍光表示管)3色カラーディスプレイにより、視認性が高く、スキャナオプションにより多点計測が可能な6 1/2桁デジタルマルチメータ

DL-2060シリーズは6 1/2桁という高分解能計測が可能なデジタルマルチメータです。12種類の計測項目に8種類の演算機能を持ち、「DL-TOOL」や「DL-LINK」といった便利なアプリケーションが付属しています。また、オプションのマルチポイントスキャナカードを背面拡張スロットに搭載することで、簡単に多点計測が行えます。設計・開発現場にはもちろん、生産・検査システムなどにも用意に組み込むことが可能です。

12種類の測定機能と多彩な演算機能

標準測定機能は温度測定を含めた12種類、各種計測を便利にする演算機能が搭載されています。

測定項目 測定レンジ・規格 最少感度※
直流電圧 100mV~1000V 0.1μV
直流電流 10mA~3A 10nA
交流電圧 100mV~750V (TRMS) 0.1μV
交流電圧 1A、3A 1μA
2線式抵抗測定 100Ω~100MΩ 100μΩ
4線式抵抗測定
周波数 3Hz~300kHz 1μHz
周期 333ms~3.3μs 1ps
導通テスト 1Ω~1kΩ/1mA 10mΩ
ダイオードテスト 0.01V~1.2V/1mA 10μV
RTD温度測定 2wire、3wire、4wire 0.01℃
熱電対温度測定 E、J、K、N、R、S、T 0.01℃

※最小レンジの最小桁になります。測定精度は定格を参考下さい。

演算機能 内容
RATIO 入力DCV/リファレンスDCV
(測定値/ターゲット値)x100
Null(リラティブ) 保存したNull(リラティブ)値との差を表示します。
Limits 測定値が設定した上限値/下限値から外れるとBEEP音およびHI/LO表示をします。
MX+B 測定値xM(倍率)+B(オフセット値)
dB 測定値(dBm)ー相対値(dBm)
dBm 10 x log(測定値2/基準抵抗値)/1mW
アベレージ 一連の測定で測定した最大値・最小値・平均値・測定数をメモリに保存

最高2000回/秒の高速測定も可能

積分回数を10/1/0.1/0.02で選択可能。積分回数が0.02(4桁半)設定で最高2000回/秒の高速測定が可能。


2000データを保存可能なメモリ内蔵

内蔵メモリに2000個の計測データを保存する事ができます。オプションのマルチポイントスキャナカード搭載時など、PCへデータを転送せずに各ポイントの計測値を確認することができます。

リミットテスト機能

設定した上限値/下限値に対して、測定値が範囲から外れた場合、BEEP音を鳴らすことができます。

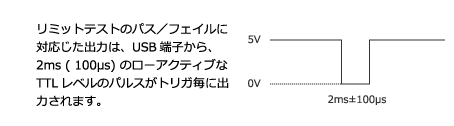

また、ディスプレイにはHI/LOが表示されます。USBインタフェースを無効にした場合、USBコネクタからPASS/FALSEのTTL出力をすることが可能です。


便利なソフトウェアを用意

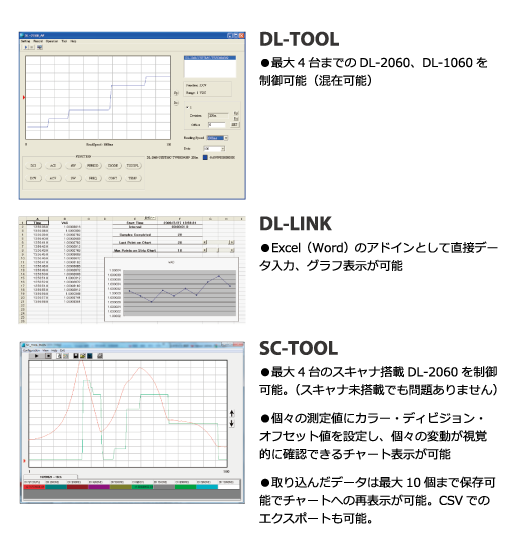

DLシリーズに標準添付のアプリケーションソフト(DL-TOOL&DL-LINK)によりパネルのコントロール及びMicrosoft ExcelやWordへのデータの送信、受信が可能。
また、スキャナカードを搭載したDL-2060シリーズを最大4台まで制御・データ取得・チャート表示が可能な「SC-TOOL」もホームページよりダウンロード可能。

スロットINで拡張可能なスキャナカードでマルチポイント計測

各出力の正負両極の電圧や電流をゼロから同時に可変できる絶対値トラッキングや、ある電圧/電流値を基準とした%値トラッキングの設定が可能です。トラッキング機能を解除し、各出力を個別に設定することもできます。

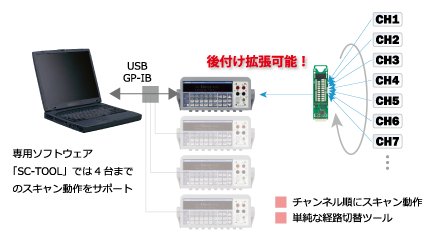

チャンネル毎に計測項目を決めて、連続的に切替測定を行う「スキャン動作」はもちろん、個別に指定したチャンネルの計測を行うことも可能ですので、様々な試験システムや検査装置に組み込むことが可能です。

背面スロットに搭載可能なマルチポイントスキャナカード

※どれか一つ搭載可能、ファームウエアのバージョンが1.05未満の場合はバージョンアップが必要です。バージョンアップファイルは下のダウンロードにございます。
型名 OP-41 OP-41T OP-42
チャンネル数 最大10チャンネル 最大20チャンネル
熱電対測定 - -
冷接点補償回路 - -
最大入力(AC) 125V rms、175V peak、100kHz、
スイッチング電流1A、
最大電力62.5VA(抵抗負荷)
110V rms、155V peak、100kHz、
スイッチング電流1A、
最大電力30VA(抵抗負荷)
最大入力(DC) 110V、スイッチング電流1A、最大電力30VA(抵抗負荷)
リレーの寿命 10万回以上(最大負荷)、10000万回以上(コールドスイッチング)
リレーの動作時間 1最大5ms ON/OFF
リレーの接点電位差 500nV typ以下、最大1μV
コネクタ部 スクリュータイプ、適合線材AWG22~28
アイソレーション チャンネル間:10GΩ以上、75pF以下
チャンネル-アース間:10GΩ以上、150pF以下
コモンモード電圧 350V peak
(チャンネル-アース間)
200V peak
(チャンネル-アース間)

OP-41Tは10チャンネルのマルチポイントスキャナカードで、熱電対温度測定をその他の測定とミックスすることが可能です。冷接点補償回路をカード内部に搭載し、DL-2060に周囲温度設定を行う必要がなく、熱電対計測を行うことが可能です。


スキャン計測速度(参考値)

AutoZero OFF、AutoRange OFF、スキャン間隔=0 、60Hz
単機能
(VDC)
積分時間(桁数) 測定速度 (ms/ch)※
0.02 (Fast 4 1/2) 34.0
0.1 (Slow 4 1/2 & Fast 5 1/2) 37.0
1 (Slow 5 1/2 & Fast 6 1/2) 52.6
10 (Slow 6 1/2) 204.1
AutoZero OFF、AutoRange OFF、スキャン間隔=0 、60Hz
複合機能
(VDC/2-WIRE)
積分時間(桁数) 測定速度 (ms/ch)※
0.02 (Fast 4 1/2) 153.8
0.1 (Slow 4 1/2 & Fast 5 1/2) 158.7
1 (Slow 5 1/2 & Fast 6 1/2) 222.2
10 (Slow 6 1/2) 833.3
※測定速度は、スキャン2,000CH回の平均値です

LabVIEWドライバを用意

LabVIEWで利用可能な計測器ドライバを用意しております。

シリーズ仕様

● 最高2000回/秒の高速測定が可能
● フルスケール1199999カウント
● 2wireと4wireの抵抗測定が選択可能
● 熱電対、RTDによる温度測定が可能
● 真の実効値(True RMS)測定
● USB標準装備
● VRタイプはRS-232C標準装備、VGタイプはGP-IB標準装備
● LabVIEWドライバ

定格

機能 レンジ※2 分解能 入力抵抗 1年(23℃±5℃)
DC電圧※3 100.0000mV 0.1μV > 10GΩ 0.0050 +0.0035
1.000000V 1.0μV > 10GΩ 0.0040 + 0.0007
1.000000V 10μV > 10GΩ 0.0035 + 0.0005
1.000000V 100μV 10MΩ 0.0045 + 0.0006
1.000000V 1mV 10MΩ 0.0045 + 0.0010
機能 レンジ※2 分解能 シャント抵抗 1年(23℃±5℃)
DC電流 10.00000mA 10nA 5.1Ω 0.050 + 0.020
100.0000mA 100nA 5.1Ω 0.050 + 0.005
1.000000A 1μA 0.1Ω 0.100 + 0.010
3.00000A 10μA 0.2Ω 0.120 + 0.020
機能 範囲 分解能 テスト電流 1年(23℃±5℃)
抵抗※4 100.0000Ω 100μΩ 1mA 0.010 + 0.004
1.000000kΩ 1mΩ 1mA 0.010 + 0.001
10.00000kΩ 10mΩ 100μA 0.010 + 0.001
100.0000kΩ 100mΩ 100μA 0.010 + 0.001
1.000000MΩ 5μA 0.010 + 0.001
10.00000MΩ 10Ω 500nA 0.040 + 0.001
100.0000MΩ 100Ω 500nA // 10MΩ 0.800 + 0.010
ダイオードテスト 1.0000V 10μV 1mA 0.010 + 0.020
導通チェック 1000.00Ω 10mΩ 1mA 0.010 + 0.030

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
OP-41 53,000円

DL-2060用10chマルチポイントスキャナカード

OP-41T 84,000円

DL-2060用熱電対対応10chスキャナカード

OP-42 94,000円

DL-2060用20chマルチポイントスキャナカード

GTL-108A 10,000円 4線テストリード
UT-2660CA001 6,000円

DMM用テストリード 1組 (黒・赤 各1本) 1.1m

GTL-103 3,300円 バナナプラグ-ワニ口ケーブル (1.2m)
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ DL-2060カタログ 2022/7/25
 マニュアル DL-2060 取扱説明書 和文 2023/11/20
 マニュアル DL-2060 取扱説明書 (英文 2023/11/20)
 マニュアル OP-41(マルチポイントスキャナカード)取扱説明書
 マニュアル OP-41T(熱電対対応マルチポイントスキャナカード)取扱説明書
 マニュアル OP-42(マルチポイントスキャナカード) 取扱説明書
 マニュアル DL-2060VR取扱説明書 (2018/10/02改定)
 マニュアル DL-1060/2060用アプリケーション インストールマニュアル(和文)
 マニュアル DL-1060/2060用アプリケーション インストールマニュアル(英文)
 マニュアル DL-2060用SC-TOOL 取扱説明書 (Ver1.1対応)
 マニュアル DL-1060/2060用 DL-Tool 取扱説明書
 ソフトウェア DL-1060/DL-2060用アプリケーションDL-Tool(Ver.2.1.1)
・DL-2060/1060をコントロールするアプリケーションです。
・DL-LinkはExcel/WordのAddinアプリです。(64bitのExcel/Wordには対応しておりません)
 ソフトウェア DL-2060用アプリケーション SC-TOOL (Ver2.40)
・スキャナカードを装着したDL-2060を使用してデータ収集ができる アプリケーションです。
 OP-41,OP-41T,OP-42を使用することができます。
・インストールは必ず管理者で実行してください。
・インストールにはNI-VISAが必要になります。
 ソフトウェア DL-2060 スキャナ対応サンプルアプリ
・Excel-VBAを使用したスキャナー対応のサンプルアプリケーション
・NI-VISAが必要です。対象インタフェース:GP-IB、USB
 ソフトウェア DL-1060/2060 サンプルアプリケーション(VBA)
・DL-2060/1060用、Excel-VBAを利用してUSB/GP-IBで制御するサンプルです。
・NI-VISAが必要です。
 ソフトウェア DL-2060用ファームウエア Ver1.16 (2022/06/03更新)
 ドライバ USB-TMCドライバ、NI-VISA ランタイム(16.0)
 ドライバ DL-2060用 LabVIEW2010ドライバ(スキャナ対応)
 関連リンク デュアル表示デジタルマルチメータの誤差について
