FGX-295 任意波形ファンクションジェネレータ(1μHz-50MHz)

FGX-295

希望小売価格(税抜)  生産終了

生産終了

オシロスコープの波形も再現可能な任意波形ファンクションジェネレータ

FGX-295は、任意波形機能を搭載したファンクションジェネレータです。波形出力機能は、正弦波・方形波など5種類の波形を出力できる標準波形機能や、付属ソフトウェアを使用して作成した波形を出力できる任意波形機能、更にはAM/FMなどの変調機能、周波数のスイープ機能、バースト機能があります。周波数、出力電圧、オフセット、その他各種パラメーターの入力は、グラフモードによる視覚的な波形設定方式を採用しているためフロントパネルの回転ツマミやテンキーにより直感的に設定することができます。インタフェースはGP-IB、USB、LANを標準装備しており、開発・設計および生産・教育現場においてもご使用いただける製品です。

デューティー可変機能

方形波は10MHz以下の周波数で20%~80%(分解能0.1%)でデューティー可変ができます。10MHzを超える周波数では40%~60%に制限されます。

スイープ機能

正弦波、方形波、ランプ波、任意波形の発振可能周波数範囲で、UP SWEEPおよびDOWN SWEEPのスイープ動作が可能です。1ms~500sの設定時間に対して、リニア、ログ、任意波形のカーブに応じた周波数変化の3種類で設定することができます。また、任意の周波数(マーカ周波数)に達した時点でSync出力(High→Low出力)をすることも可能です。(マーカ機能OFF時は中間周波数でHigh→Lowの出力をします。)

変調機能

AM、FM、PM、FSK、PWMの5つの変調方式が選択可能です。(PWMはパルス波のみ) 変調波は内部ソースと外部からの入力ソースを選択することができます。(変調方式によってはできないものもあります。)

任意波形出力

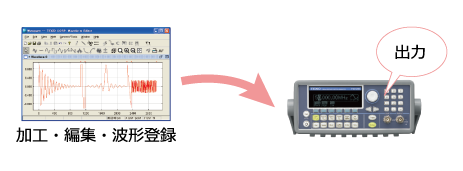

14bit(符号も含む)、最高125MS/sで作成された任意波形を出力することができます。任意波形は5種類の基本的な波形(指数上昇波、指数下降波、ネガティブランプ波、Sinc波、心電図波形)を搭載しており、ユーザー定義の波形(256Kポイント)を4つまで登録することができます。任意波形は付属のアプリケーション「Wavepatt」上で管理・編集・登録が可能で、オシロスコープのデータをインポートすることも可能です。

力率改善、ワールドワイド入力

入力電源はAC100V~240Vのワールドワイド対応。船舶・航空機などで使用される400Hz(100V~120V)入力にも対応しております。

シリーズ仕様

●任意波形機能を搭載し、正弦波は50MHzまで出力可能なファンクションジェネレータ
●任意波形は14bit(符号含む)、最高125MS/sで作成可能
●グラフモードによる視覚的な波形設定、直感操作が可能
●5種類(AM、FM、PM、PWM、FSK)の変調方式を搭載
●GP-IB、USB(USB-TMC)、LAN(LXI)を標準搭載
●任意波形作成付属ソフトウェア「WAVEPATT」にて簡単波形作成
●LabVIEWドライバ対応

定格

出力波形
標準波形 正弦波、方形波、ランプ、三角波、パルス、ノイズ、DC
内蔵任意波形 指数立上り、指数立下り、逆ランプ、Sinc、心電図波
波形特性
正弦波 周波数 1μHz~50MHz
方形波 周波数 1μHz~25MHz
方形波 周波数 1μHz~200kHz
パルス 周波数 500μHz~10MHz
ノイズ 帯域幅 約20MHz
任意 周波数 1μHz~10MHz
波形長 2K~256Kポイント
振幅分解能 14ビット(符号を含む)
サンプリングレート 125MS/s
共通特性
周波数 分解能 1μHz
振幅 範囲 50Ω終端 10mV(p-p)~10V(p-p)
DCオフセット、DC 範囲(ピークAC+DC) 50Ω終端 ±5V(p-p)
メイン出力 インピーダンス 約50Ω
同期出力 レベル TTL(インピーダンス:約50Ω)
内部周波数基準 確度 90日/1年 ±10ppm/±20ppm
外部周波数基準
(入力)
ロック範囲 10MHz±500Hz
レベル 100mV(p-p)~5V(p-p)
外部周波数基準
(出力)
ロック範囲 10MHz
レベル 約632mV(p-p)(0dBm)
位相オフセット 範囲 -360°~ +360°
分解能 0.001°
一般
インタフェース USB(USB-TMC)、GP-IB、LAN(LXI規格、Web:80,Socket:5025)
電源 AC100V~240V (50/60Hz)、100V~120V(400Hz)
消費電力 最大80VA
質量 約3.1kg
寸法 266(W)×97(H)×293(D)mm

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-246 3,300円 USB2.0ケーブル (A - B)
TA-57 7,000円

50Ω終端抵抗器

GTL-110 3,300円

BNC-BNCケーブル (1m)

GTL-101 3,300円 BNC-ワニ口ケーブル (1m)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ FGX-295 カタログ (2022/4/27)
 カタログ FGX-295 カタログ (英文)
 マニュアル FGX-295 取扱説明書 (和文)
 マニュアル FGX-295 取扱説明書 (英文)
 マニュアル FGX-295アプリケーションマニュアル (Wavepatt:和文)
 マニュアル FGX-295 アプリケーションマニュアル(Wavepatt:英文)
 ドライバ USB-TMCドライバ、NI-VISA ランタイム(16.0)
 ソフトウェア FGX-295用アプリケーションソフト(Wavepatt)
・マウスによる波形作成・変形をおこない転送が可能なアプリケーションです。
 利用にはNI-VISA及びJAVAランタイムが必要です。
 対象OS:Windows7/8/10 (Win10についてはインストーラーをWin7互換モードに設定し実行してください。)
 ソフトウェア FGX-295用波形作成アプリケーション
・ステップの電圧情報を入力し波形データを作成・転送するアプリです。
・波形データはCSV形式でPCに保存することができます。
 NI-VISAが必要です。
 ソフトウェア FGX-295 サンプルアプリケーション(VB.net, VC#, VBA)
・NI-VASAを使用したサンプルアプリケーションです。
 VB.net、VC#、Excel-VBA(64ビットExcelもOK)
 関連リンク LabVIEWドライバ:FGX-295
