製品詳細

FG-281 ファンクションジェネレータ(0.01Hz ~ 15MHz)

SWEEPやBURST機能を備えた高機能ファンクションジェネレータ

FG-281は、正弦波・三角波・方形波などの基本波形の発振はもちろんのこと、DUTYやオフセットなどの基本機能に加えSWEEPやBURST機能も充実したDDS(Direct Digital Synthesizer)方式を採用したファンクションジェネレータです。DDS方式の採用により周波数安定度に優れ、さらに低歪率・多機能・小型軽量になっています。ダイレクトキー操作を基本に、細かい設定はメニューを採用、多機能でありながら優れた操作性です。また最大9個まで設定を保存できます。さらにフルリモートコントロールも可能です。

ブランド TEXIO
型番 FG-281
税抜価格 138,000円
ステータス 在庫限り

シリーズ仕様

●DDS方式採用
●発振周波数:0.01Hzから15MHz(正弦波、方形波)、0.01Hzから100kHz(三角波、パルス波、ランプ波)
●デジタル表示:16桁蛍光表示管
●正弦波、方形波、三角波、パルス波、ランプ波、直流
●デューティ機能
●オフセット機能
●スイープ機能
●バースト機能
●RS-232C、GP-IB標準装備
●出力電圧:50mV(p-p)~10V(p-p)(50Ω終端時)

定格
メイン出力
出力波形 正弦波、方形波、三角波、ランプ波、パルス波、DC
周波数範囲 0.01Hz~15MHz(正弦波、方形波)、0.01Hz~100kHz(三角波、ランプ波、パルス波)
周波数分解能 0.01Hzまたは5桁
精度 ±50ppm
振幅範囲(50Ω終端時) 50mV(p-p)~10V(p-p)
振幅確度(50Ω終端時) ±1%(正弦波)、±2%(三角波、パルス波)、±3%(方形波)
出力インピーダンス 50Ω
DCオフセット範囲 ±5V以上(50Ω負荷時)
デューティ可変範囲 20%~80% 5MHz以下、
40%~60% 5MHz~15MHz(方形波)/分解能0.1%
0~100%(ランプ波、パルス波)/分解能0.1%
正弦波
高調波歪率 ≦ -50dBc, 100kHz
≦ -45dBc, 100kHz~1MHz
≦ -35dBc, 1MHz~15MHz
平坦性(1kHz基準) ±1%, 0.01Hz~100kHz
±2%, 100kHz~1MHz
±3%, 1MHz~15MHz
方形波
オーバーシュート ±2%
立上り/立下り時間 ≦20ns
動作モード
動作モード 連続(CONT)、トリガ(TRIG)、ゲート(GATE)
スイープ特性
スイープモード リニア、Log、周波数のアップまたはダウン
スイープ時間 1ms~500s
バースト
バースト設定数 ON BURST/OFF BURST:1~65,536
一般仕様
インターフェース GP-IB、RS-232C
電源 AC100V±10% 50/60Hz
電源電圧の外部切換はできません。AC220V/240Vをご希望の場合には有償で工場対応可能です。
消費電力 約55VA
質量 約4kg
寸法 210(w) × 99(H) × 353(D)mm
ラインナップ
型名 税抜価格(円) 出力周波数 質量
FG-281 138,000 0.01Hz~15MHz 約4kg
シリーズ特徴

5種の基本波形およびDC出力が可能

正弦波、三角波、方形波、ランプ波、パルス波の5種の波形および直流が得られます。オフセットが0の場合、最大20Vp-p(出力端開放)の出力が可能です。また、10V(出力端開放)の範囲でオフセットをかけることが可能です。

トリガ/ゲート機能

波形ごとに発振可能な周波数全域にわたって、TRIG/GATE動作が可能です。写真は上から順にGATE動作、TRIG動作、TRIG/GATE入力信号です。

デューティー可変機能

方形波は100kHz以下で1.0%~99.9%(0.1%ステップ)で可変が可能。ランプ波のシンメトリ可変は全周波数領域で0.0%~100.0%(0.1%ステップ)で可変することができます。

バースト機能

すべての波形でバースト波が作成できます。波形数は1~65536まで可能です。TRIGモードの場合はもちろん、CONTモードの場合は、出力している波形数(ONカウント値)、出力停止している時に相当する波形数(OFFカウント値)が設定できます。右上の写真はTRIGモードの場合です。下の波形がTRIG信号で、上の波形はバースト数「5」に設定した場合です。右下の写真は、CONTモードの場合です。上の波形は、ONカウント値「8」でOFFカウント「2」、下の波形は、ONカウント値「4」でOFFカウント値「6」の場合です。

スイープ機能

すべての波形で、リニア/ログ掃引が可能です。波形ごとに発振可能な周波数全域で掃引可能です。(UP SWEEP時)。また設定によりDOWN SWEEPも可能。背面からSWEEP同期信号および掃引範囲内で任意の周波数に設定できるSWEEPマーカ信号が得られます。さらにトリガSWEEPも可能。写真は上から掃引波形、SWEEP同期信号、SWEEPマーカ信号です。

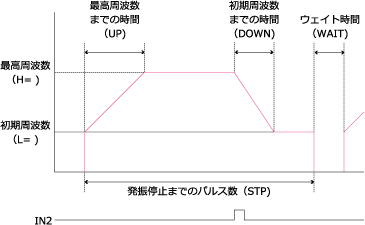

パルスモータコントロール機能(工場出荷オプション)

パルスモータコントロール機能はパルスモータの加減速制御が可能となります。 加速時間、最高周波数、減速時間、ウェイト時間などを設定し、パルスモータを制御します。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ FG-281 カタログ
  カタログ FG-281/274 カタログ (英文)
  マニュアル FG-281取扱説明書
  マニュアル FG-281取扱説明書(英文)
対応アクセサリ
型名 税抜価格(円) 内容
型名+Y1 +24,000

FG-281用オプション:モーターコントロール

CB-2420P 12,500

GP-IBケーブル(2m)

TA-57 4,500

50Ω終端抵抗器

CA-43 2,620

BNC-BNCケーブル(1m)

CA-43F 2,700

BNC-BNCケーブル(1.5m)

CA-43Y2 2,700

BNC-BNCケーブル(2m)

CA-41A 2,620

BNC-ミノムシケーブル (1m)

CA-41A2 3,500

BNC-ミノムシケーブル (2m)

TA-54 3,000

BNC ― バナナ変換器
