GDS-300/200 シリーズ ハンディデジタルオシロスコープ＋デジタルマルチメータ

GDS-300/200シリーズ

希望小売価格(税抜)  販売終了

販売終了

オシロスコープとデジタルマルチメータを一体化　7インチ画面のフルタッチパネル操作！！バッテリー駆動で4時間！！

ハンディオシロスコープ　+　デジタルマルチメータ

タッチパネルの操作方法

GDS-200/300シリーズは、全ての操作がタッチパネル操作で可能なため7インチ画面でも本体は小型です。
全ての操作や機能の呼出など画面をタッチすることができます。基本操作は、タップ、長押し＆タップ、スワイプなどで可能です。また、アイコンでのステップ操作、テンキーによる数値入力も可能です（下図）。

アイコンについて

計算アプリケーション


波形メモリと波形リプレイ

最高1GS/s(1CH時）の高速サンプルレートと5Mワード（GDS-200は1Mワード)のメモリを搭載しています。メモリ長は、1K～1Mから選択ができます。
プレイバック機能は、波形を最大30,000波形（メモリ長1Kの場合）までプレイバックができます（STOP時）。

メモリ長記録波形数
1kワード　 :30,000波形
10kワード :3,000波形
100kワード:300波形
1Mワード　 :20波形
5Mワード　 :4波形
(GDS-300時)

DMM測定と測定値のプレイバック

拡大DMMモードには、測定値を400個記録しプレイバックする機能があります。記録時間40秒～6時間から選択します。

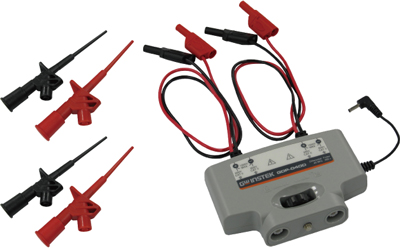

差動プローブオプション

オプションの差動プローブGDP-040Dを装着することで、2チャンネルのフローティング測定ができます。GDS-200/300専用でオシロスコープ本体の専用端子から電源を供給し、一体型となるためコンパクトで安全に測定できます。

画面とアイコン

縦/横表示と測定画面


入力、I/O端子

拡張DMMモード

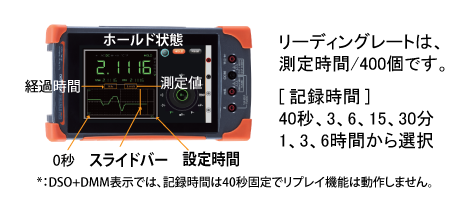

測定値のリプレイ

シリーズ仕様

●縦/表示：縦方向と横方向の表示を切換可能
●表示：タッチパネル付TFT-LCD表示 800×480ドット
●バッテリー駆動：約4時間動作。充電は約2時間（75％）
●入力：DMMとDSOのグランドは独立。同時に別回路の測定可能
●拡張アプリケーション：関数電卓APP、抵抗計算APP、減衰計算APP
●インターフェース：USBポート(PC制御/Disk Drive)、各入力端子から絶縁

オシロスコープ機能
●周波数帯域：70MHz/100MHｚ/200MHz
●最高リアルタイムサンプリングレート：1GS/s
●メモリ長： 5Mワード（GDS-300）、1Mワード（GDS-200）
●機能：Go-NoGo判定、カーソル測定、自動計測（36種）、演算（FFT,FFTrms,+,-,*,/）
●波形リプレイ：最大30,000波形までリプレイ可能 デジタルマルチメータ機能
●4 1/2桁 50,000カウント(GDS-300)、3 1/2桁 5,000カウント（GDS-200）
●測定項目：DC/AC電圧、DC/AC電流、抵抗、ダイオード、導通、温度測定（GDS-300）
●リプレイ機能：測定値を400個までプレイバック可能

DMM機能
●50,000カウント(GDS-300)/5,000カウント(GDS-200)
●DCV/DCA/ACV/ACA/抵抗、ダイオード、導通テスト、温度（GDS-300のみ）
●オートレンジのみ、零点・オフセット調整なし
●400ポイントトレンドプロット

定格

オシロスコープ定格

モデル名 GDS-207/GDS-307 GDS-210/GDS-310 GDS-220/GDS-320
周波数帯域 DC～70MHz(-3dB) DC～100MHz(-3dB) DC～200MHz(-3dB)
立上り時間 < 5ns < 3.5ns < 1.75ns
垂直軸
入力 2 (シールド型BNC端子)
入力インピーダンス 1MΩ
最大入力電圧 CATII 300Vrms
入力結合 AC、DC、GND
入力レンジ 2mV/div～10V/div (1-2-5 ステップ)
DCゲイン確度 ±(読み値×3％ + レンジ設定×0.1 div + 1mV)
帯域制限 20MHz(-3dB)
入力極性 ノーマル、反転
入力オフセット範囲 2mV/div～50mV/div：±0.4V、100mV/div～500mV/div:±4V、1V/div～5V/div:±40V、10V/div: ±300V
アクイジョン
サンプリングレート 1GS/s（1CH時）、500MS/ｓ（2CH同時）
メモリ長 5Mワード/CH (GDS-300)、1Mワード/CH (GDS-200)、メモリ長の切り換え可能（1K、10K、100K、1M、5M)
アクイジョンモード sin(x)/x 、平均：2～256回、ピーク（ピーク検出：最高10ns）
リプレイ 最大30,000波形（メモリ長1K時）をプレイバック可能 （STOP時）
トリガ
ソース CH1、CH2
トリガモード オート、ノーマル、シングル､強制
トリガタイプ エッジ、パルス、ビデオ、オルタネート（CH1とCH2交互）
ホールドオフ機能 ホールドオフ時間：10ns ～ 10s
結合 AC、 DC、 LF除去、HF除去、ノイズ除去
トリガ感度 DC～ 25MHz: 約 0.5div または 5mV、25MHz～定格周波数: 約.1.5div または15mV
水平軸
水平レンジ 5ns～100s/div (1-2-5ステップ)、ロールモード：100ms/div - 100s/div
プリトリガ 最大10 div
ポストトリガ 最大1,000 div
確度 ±20 ppm （1ms以上の間隔測定にて）
X-Yモード
位相差 ±3°（100kHzにて）
カーソルと自動測定
カーソル測定 水平カーソル上の電圧ΔV（または電流ΔA）差、時間差（ΔT） 、HVカーソルはカーソル間の電圧/時間差
自動測定 36項目中の4項目を表示可能
電圧/電流 p-p値、最大値、最小値、振幅、ハイ値、ロー値、平均、サイクル平均、RMS、サイクルRMS、エリア
サイクルエリア、ROVシュート、FOVシュート、RPREシュート、FPREシュート
時間 周波数、周期、立ち上り時間、立ち下り時間、＋幅、－幅、デューティ比、＋パルス、－パルス、＋エッジ、－エッジ
遅延 FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、位相
統計機能 自動測定の最大、最少と平均を表示
周波数カウンタ 6桁、2Hz～定格周波数までトリガ入力チャンネルの信号を測定
オートセット機能 画面表示を優先（Fit Screen）、AC結合優先（AC Priority)

デジタルマルチメータ定格

モデル名 GDS-307/310/320 GDS-207/210/220
基本仕様
表示 4 1/2桁 50,000カウント 3 1/2桁 5,000カウント
最大電圧入力 CAT II 600Vrms、CAT III 300Vrms
DC電圧
レンジ 50mV、500mV、5V、50V、500V、1000V
確度
50mV、500mV、5V、50V、500V ±(0.05％reading + 0.1%range) ±(0.1％reading + 0.1%range)
1000V ±(0.1％reading + 0.1%range)
入力抵抗 10MΩ
DC電流
レンジ 50mA、500mA、10A
確度
50mA、500mA ±(0.1％reading + 0.1%range) ±(0.5％reading + 0.1%range)
10A ±(0.5％reading + 0.1%range) ±(0.5％reading + 0.5%range)
AC電圧
レンジ 50mV、500mV、5V、50V、700V
確度(at 50Hz～1kHz) ±(1.5％reading + 1.5%range)
AC電流*1
レンジ 50mA、500mA、10A
確度
50mA、500mA ±(1.5％reading + 0.1%range) at 50Hz～1kHz
10A ±(3％reading + 0.5%range) at 50Hz～1kHz
抵抗*2
レンジ 500Ω、5kΩ、50kΩ、500kΩ、5MΩ
確度
500Ω、5kΩ、50kΩ、500kΩ
5MΩ		 ±(0.3％reading + 3digit)
±(0.5％reading + 5digit)
ダイオードテスト 順方向電圧1.5V、開放電圧2.8V
導通テスト 15 Ω未満
温度(熱電対) GDS-300シリーズのみ*3
測定範囲 -50℃～ + 1000℃
分解能 0.1℃
対応熱電対 B、E、J、K、N、R、S、T
Advanced DMMの機能
トレンドプロット 最大400データまでのプレイバックが可能（ホールド時）
プロット時間 40秒、3、6、15、30分、1、3、6時間から選択
リーディングレート トレンドプロットの設定時間に依存します。*4
機能 オートレンジ、最大値・最小値検出、トレンドプロット、レンジロック

*1：測定は10mA以上での定格になります。 *2：測定は50Ω ～ 5MΩでの定格になります。
*3：温度測定はセンスエラーを含みません。 *4：DSO+DMM表示は、固定です。

一般仕様

バッテリ リチウムイオンポリマー　6100ｍAh、7.4V内蔵、脱着不可
時計 リアルタイムクロック内蔵
ディスプレイ 静電方式タッチパネル採用7インチLCD、800x480ドット、バックライト採用
インタフェース USB　Type mini B、通信モード(CDC Class)およびディスクモード(Mass Storage Class)
※Windows10とUSB3.0/3.1の組合せで通信モードが正しく動作できない場合があります。
内蔵ディスク 120MByte
寸法・質量 240.2x136x59.7mm　約1.5kg
電源 ACアダプタ　AC100V～240V、出力12V/3A　消費電力：約40W
オプション 専用高圧差動プローブ(GDP-040)、保護フィルム(GPF-700)、USBケーブル(GTL-253)

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTP-150B-2 11,000円 150MHz　10:1/1:1切替付き　オシロスコープ用プローブ
GTP-250B-2 13,200円

250MHz　10:1/1:1切換付き　オシロスコープ用プローブ
GDP-040D 119,000円

40MHz 2CH 高電圧差動プローブ　GDS-200/300用
GPF-700 2,200円

GDS-200/300用液晶保護フィルム
GTL-253 7,300円

USB2.0ケーブル (A - miniB)
GTL-207A 4,600円 DMM用テストリード　1組　(黒・赤　各1本）　0.8m
GCP-300 108,000円 GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500 152,000円 GCP-500は、DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000 214,000円 GCP-1000は、DC〜1MHzのACおよびDC電流を測定する電流プローブです。

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ GDS-300/200 シリーズカタログ 2022/4/14
 マニュアル GDS-300/200 シリーズ取扱説明書(2023/3/3更新)
 マニュアル GDS-300/200 プログラミングマニュアル
 マニュアル GDP-040D 取扱説明書
・差動プローブオプション
 マニュアル GDS-200/300 ファームウエアアップデートマニュアル
 ソフトウェア GDS-300/200用 USBドライバ・アプリケーション
・GDS-300/200用USBドライバ
・GDS-300/200シリーズ用アプリケーション
　波形データおよび画面データをPCに転送します。
　Windows10のPCではデータが欠落する場合があます、できるだけ高速のPCでご利用ください。
 ソフトウェア GDS-300/200シリーズ用　トレンドプロット・アプリケーション
・GDS-300/200シリーズのトレンドプロットデータをPCに転送するアプリです。
 ソフトウェア GDS-300/200 ファームウエア Ver1.14 (2018/01/19更新)
 ドライバ GDS-300/200シリーズ用 LabVIEW ドライバ
