PD-AD シリーズ 直流安定化電源

PD-ADシリーズ

希望小売価格(税抜)  販売終了

販売終了

高い信頼性・低ノイズの位相制御+ドロッパ方式

独自の位相制御とチョークインプット形の平滑回路の採用により、高効率ながら負荷変動の少ない低リップル・低ノイズ出力を実現しました。電圧リップルは一般的なスイッチング方式の直流安定化電源と比較して、約1/20程度と低く、研究・実験用はもちろん、品質保証設備や長期エージング試験、車載を含む大容量の音響機器用と幅広く使用頂けます。

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。

マスタースレーブ並列動作

マスター1台の操作で、並列に接続されたスレーブ機をコントロールして、出力容量を増加できます。出力電流容量は、各電源の出力電流の総和になります。

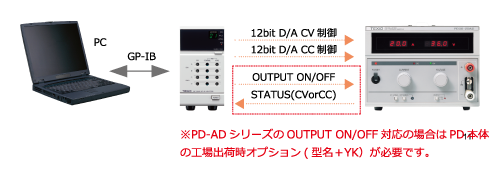

GP-600Bを使用して2台のPD-ADをコントロール

GP-600Bには2台分のPD-ADシリーズをコントロール可能な、D/A出力が4出力、A/D入力が4入力、OUTPUT ON/OFFなどのロジック入出力が装備されています。

シリーズ仕様

●位相制御方式
●高効率・高安定・高精度
●直列、並列運転
●過電圧保護
●リモートセンシング
●V/I CHECKスイッチ
●マスタースレーブ
●EXT I/O組み込み(工場出荷時オプション)
●出力ON/OFF外部コントロール
●電圧/電流設定に10回転ポテンションメータ使用
●外部リモートコントロール

定格

型名 リップル 入力変動 負荷変動 外形寸法
W×H×D(mm)
最大寸法
W×H×D(mm)
消費電力
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PD18-10AD 0.5 3 1.9 1 1.9 5 208×147×300 208×168×346 約0.36kW/0.53kVA
PD56-10AD 0.5 3 3.8 3 4.8 5 208×147×348 208×168×394 約0.8kW/1.25kVA

●入力電圧(AC実効値および周波数):AC100V(±10%) 50/60Hz(工場出荷オプション 120V/200V/220V/240V 50/60Hz)

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GP-600B 154,000円 PA-BシリーズをPCからGP-IB/USBで制御するオプション

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ PD-AD カタログ
 マニュアル PD-ADシリーズ取扱説明書(和文)
 マニュアル PD-AD シリーズ取扱説明書(英文)
 マニュアル GP-600B 取扱説明書 (和文)
 マニュアル GP-600B 取扱説明書 (英文)
 マニュアル RK-601E / 601J ラックマウントアダプタ 取扱説明書(和英)
