シグナルジェネレータ

2chファンクションジェネレータ

2系統出力ができる任意波形ファンクションジェネレータです。

  • MFG-2000 多出力任意波形ファンクションジェネレータ
    インステックジャパン

    ・1出力:MFG-2100シリーズ、2出力:MFG-2200シリーズ
    ・標準波形:正弦波、方形波、パルス波、ランプ波、ガウスノイズ
    ・変調:AM、FM、PM、ASK、FSK、PSK、SUM、PWM
     変調ソース:内部/外部信号
    ・スイープ機能( LIN/LOGカーブ、内部/外部信号)
    ・トリガ付きバースト機能
    ・42Vpkの入出力GND-フレームGND間絶縁耐圧
    ・専用のパルス波出力チャンネルは立上り/立下り時間設定が可能な25MHz出力を全機種装備
    ・任意信号出力 メモリ長:16kword、垂直分解能:14bit
      最高サンプリングレート:200MS/s、最高繰返しレート:100MS/s
      本体内蔵の100種以上の波形テンプレートから波形データを作成、10組メモリ可能
      USBメモリによる任意波形の保存・呼出し可能
    ・独立した外部入力による最高150MHzの周波数カウンタ搭載
    ・デバイス駆動用に100kHz帯域、最大20WのACアンプを搭載(MFG-2120MA/2260MRA)
    ・USBインタフェースは仮想COMまたはUSB-CDCとして全機種利用可能
    ・MFG-2200シリーズはWeb制御・通信制御が可能なLANインタフェースを装備
    ・LabVIEWドライバ

    希望小売価格(税抜) 86,000円から
    詳細はこちらから
  • AFG-303xシリーズ 任意波形ファンクションジェネレータ
    インステックジャパン

    ・最高周波数(正弦波及び方形波):AFG-3031/3032:30MHz、AFG-3022:20MHz
    ・DDS(Direct Digital Synthesizer)方式
    ・基本波形:正弦波、方形波、三角波、パルス、ランプ波、高調波、DC
    ・バースト(ゲート/Nサイクル):内部/手動/外部トリガで任意波数の発振、任意波形のスタート
    ・振幅スイープ / 周波数スイープ
    ・任意波形:最大250MS/s、垂直分解能16ビット、メモリ8Mポイント
    ・パルス:デューティー設定は、0%~100%(拡張モード)の設定が可能
    ・最大6台までの同期運転(デイジーチェーン接続時)で多チャンネル連動が可能
    ・方形波:立ち上がり/立下り時間が8ns未満
    ・チャンネル連動:2CHモデルは、周波数/振幅カップリング、CHトラッキング、位相設定可能
    ・入出力端子の信号グランドをシャーシグランドから絶縁、2チャンネル機種はチャンネル間も絶縁
    ・USBホスト:USBメモリ用
    ・USBデバイス(USB-CDC)、LAN(Webポート:80,Socketポート:1026)、GP-IB(オプション)
    ・LabVIEWドライバ

    希望小売価格(税抜) 230,000円から
    詳細はこちらから
  • FGX-2220 2チャンネル20MHz 任意波形ファンクションジェネレータ
    テクシオ・テクノロジー

    ● 2チャンネル:別々に波形設定と出力が可能。CH連動動作も可能
    ●任意波形:10bit、120MS/s、4Kポイント
    ●DDS(Direct Digital Synthesizer)方式
    ●発振周波数:1µHz~20MHz (正弦波), 1µHz~5MHz (方形波), 0.1Hz~1MHz (三角波)
    ●出力レベル:1mVp-p~10Vp-p(50Ω負荷時)
    ●正弦波、方形波、ランプ波、パルス波、 スイープ、 AM/FM変調、 PM変調、SUM変調、 トリガバースト/Nサイクル
    ●カラー液晶表示:出力波形、周波数、振幅、設定などCH別に表示
    ●周波数カウンタ機能:5~150MHz
    ●トリガ機能:バースト/Nサイクル
    ●任意波形と設定メモリ:10グループを保存/呼出し
    ●USBホスト/デバイスポート標準装備
    ●LabVIEWドライバ

    希望小売価格(税抜) 102,000円
    詳細はこちらから

任意波形ファンクションジェネレータ

任意波形が出力できる高機能ファンクションジェネレータです。

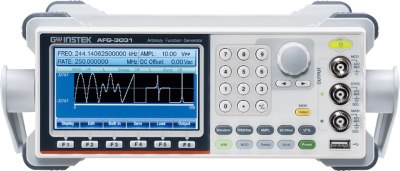

  • AFG-3031 任意波形ファンクションジェネレータ
    インステックジャパン

    ・基本波形:正弦波、方形波、三角波、パルス、ランプ波、高調波、DC
    ・バーストゲート/Nサイクル:内部/手動/外部トリガで基本波形、スイープ、任意波形のスタート
    ・振幅スイープ / 周波数スイープ ・任意波形:最大250MS/s、垂直分解能16ビット、メモリ8Mポイント
    ・パルス:デューティー設定は、0%~100%(拡張モード)の設定が可能
    ・最大6台までの同期運転(デイジーチェーン接続時)で多チャンネル連動が可能
    ・方形波:立ち上がり/立下り時間が8ns未満
    ・入出力端子の信号グランドをシャーシグランドから絶縁
    ・USBホスト:USBメモリ用
    ・インタフェース:USBデバイス(USB-CDC)、LAN(Webポート:80,Socketポート:1026)、GP-IB(オプション)
    ・LabVIEWドライバ


    希望小売価格(税抜) 230,000円
    詳細はこちらから
  • AFG-3000 Seiries 任意波形ファンクションジェネレータ
    インステックジャパン

    ●ワイドな周波数レンジ:1μHz~80MHz(AFG-3081)/ 1μHz~50MHz(AFG-3051)
    ●周波数設定分解能:全レンジで1μHz
    ●信号種類:正弦波、方形波、ランプ波、パルス波、ノイズ、DC、 Sin(x)/x、指数上昇、指数下降、負のランプ波
    ●豊富な機能:AM、FM、PWM、FSK、スイープ、バースト 16ビット、200MS/s、1Mポイントの任意波形機能 DWR(Direct Waveform Reconstruction)機能
    ●任意波形編集用PCソフトウェア
    ●4.3インチ高分解能LCDディスプレイを搭載
    ●インターフェース:GP-IB, RS-232, USBホスト、USBデバイス
    ●LabVIEWドライバ

    AFG-3081は販売を終了しました。

    希望小売価格(税抜) 250,000円
    詳細はこちらから
  • AFG-2000/2100シリーズ 任意波形ファンクションジェネレータ
    インステックジャパン

    ●ワイドな周波数レンジ:0.1Hz~5MHz/12MHz/25MHz 周波数設定分解能:全レンジで0.1Hz
    ●信号種類:正弦波、方形波(パルス波)、ランプ波(三角波)、ノイズ、任意波形
    ●デューティ比/シンメトリ可変:方形波:1.0%~99.0%、ランプ波:0.0%~100.0%
    ●任意波形機能:10ビット、20MS/s、4Kポイント
    ●保存/呼出し:パネル設定10個、任意波形10パターン本体へメモリ可能
    ●3.5インチLCDディスプレイ:周波数、振幅、DCオフセット、パラメータを同時表示
    ●インターフェース:USBデバイスポートを標準装備 PCからのコントロールと任意波形データを転送可能(専用アプリケーション付属)
    ●豊富な機能:AM、FM、FSK、スイープ (AFG-2100シリーズのみ)
    ●周波数カウンタ機能:最大10桁、5Hz~150MHz(AFG-2100シリーズのみ)
    ●LabVIEWドライバ

    希望小売価格(税抜) 56,000円から
    詳細はこちらから

RF信号発生器

USB制御の高周波信号発信器です。

  • USGシリーズ RF信号発生器
    インステックジャパン

    ● 周波数レンジ : 34.5MHz~4.4GHz
    ● スイープ︓周波数方向、電力方向
    ● 出力モード 固定周波数、周波数スイープ(単一 / 連続) 周波数ホッピング、出力電力スイープ
    ● 位相ノイズ︓-107dBc@100kHz Offset
    ● 周波数分解能︓10kHz
    ● 方形波出力
    ● 電源︓USBバスパワー
    ● PCソフトウェア
       Windows対応制御アプリ:USG_GUI
       スペクトラムアナライザGSP-730と連携するアプリ:PrimaryRF

    希望小売価格(税抜) 84,000円
    詳細はこちらから
