GPM-8310　パワーメータ

GPM-8310シリーズ

希望小売価格(税抜)  198,000円より

発売中

豊富な測定パラメータと待機電力測定に適したパワーメータ

GPM-8310シリーズは帯域0.1Hz～100kHzまでの帯域を持ち50次までの高調波解析ができる単相用パワーメータです。

動画を見る

関連製品

2種類の表示モード

見やすい5インチのカラーTFT液晶画面を採用し、10項目の測定値と設定を表示するスタンダードモードと4項目の測定値のみ表示するシンプルモードが選択できます。


　　　　　　　　　　　スタンダードモード

　　　　　　　　　　　　シンプルモード

測定パラメータ

GPM-8310は電圧、電流、電力、DC / AC / AC + DC、力率、高調波、周波数などの測定項目があります。

積算測定

GPM-8310の積算測定は独立した特別モードとなり、電流および電力について1秒～9999時間59分59秒までの時間指定で測定します。電流値および電力値は正側、負側、合計で積算を行ない、AhおよびWhで表示します。

グラフ表示

GPM-8310は取得した電圧・電流のデータから電圧・電流・電力の波形表示ができます。

高調波測定

GPM-8310はIEC61000-4-7に準拠した50次までの高調波解析を行い、グラフとして表示、取得データはUSBメモリに保存することもできます。

レンジ制限機能

GPM-8310はオートレンジで使用できる電圧・電流レンジを指定する機能があります。この機能によってレンジ遷移によるデータ欠落期間を少なくすることができます。

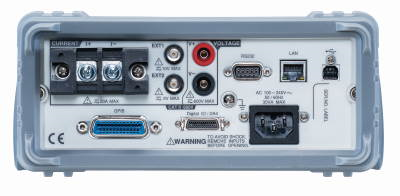

外部I/O、アナログ出力(V1モデル)

GPM-8310V1は測定値に対応したアナログ出力を４つと外部制御のため入出力ポートが用意されています。

待機電力測定

IEC62301 / EN50564の待機電力試験で要求される項目に対して、GPM-8310 は DC から 100kHz の測定周波数帯域幅、最小電流レベル 5mA（分解能：0.1μA）、電力測定分解能（1μW 最小電流・電圧レンジ、最大電流・電圧レンジは 1W）となり、仕様を満足しています。また積算機能を利用して一定周期で電力が変化する場合の平均電力測定も可能となります。

PT(VT)/CTレシオ測定

外部の変圧器(PT/VT)/変流器(CT)や電流センサを測定に使用し、PT / CTレシオ を使用して倍率（1～9999）を設定し、追加の計算をすることなく読み取り値を元の入力電圧または電流値に変更できます。専用入力端子としてExt1/Ext2を用意しました。

テストフィクスチャオプション(GPM-001)

被測定機器との接続を容易にするためのオプションとして、ACプラグを直接接続できるテストフィクスチャGPM-001を用意しました。
GPM-8310との接続は付属の安全バナナプラグで行い、電流の大きな定格電流測定と電流の小さな待機電力測定で面倒な電圧の測定ポイントの切換えも簡単に行うことができます。
また、GPM-001は15Aのブレーカーを内蔵し、ショートなどで過電流が流れる場合のGPM-8310の保護機能を持つのでより安全に測定ができます。

シリーズ仕様

●5インチ大画面LCDを採用
●電圧/電流測定周波数帯域：DC,0.1Hz～100kHzで直流、交流、直流+交流、平均値の4モード
●2種類の測定値表示
　スタンダード：メイン2項目とサブ10項目を同時表示
　シンプル：4項目を同時表示
●クレストファクタ（CF）3,6(6A)までの電流/電圧測定が可能、）
●50次までの高調波測定、次数ごとの数値・グラフ表示による解析
●IEC62301に対応した測定が可能
●積算機能：Wh(積算電力)、Ah（積算電流)、オートレンジ
●2系統電流センサ入力
●測定可能レンジ：～600V・～20A
　最大許容入力(レンジによる)：実効値1kV・実効値30A
●通信インタフェース：RS-232C、USBデバイス、LAN、GP-IB
●V1モデルは外部I/Oによるモニタ出力および入出力ポート付き
●テストフィクスチャGPM-001(別売)で配線が簡単・確実

定格

入力定格
連続最大許容入力電圧 ピーク値 1.5 kV または、実行値 1 kV の低い方
連続最大許容入力電流 電流レンジ：5mA ～ 200mA　ピーク値30Aまたは、実行値20Aの低い方
電流レンジ：0.5A ～ 20 A　ピーク値100Aまたは、実行値30Aの低い方
入力インピーダンス 電圧：約2MΩ
電流：約505mΩ(5mA ～ 200mAレンジ)、約5mΩ(0.5A ～ 20Aレンジ)
フィルタ カットオフ周波数　500 Hz(ON時)
AD変換器 電圧・電流同時測定 16ビット、300kHz
表示機能
表示数(標準モード) 2+8項目
表示数(シンプルモード) 4項目
桁数 5桁(レンジによる固定小数点表示)
測定項目 電圧,電流,有効電力,皮相電力,無効電力,力率,位相,周波数,ピーク電圧,ピーク電流,ピーク電力,
高調波歪,クレストファクタ,最大電流比,電力量,電流量
表示項目 Vac,Vdc,Vrms,,Vmn,Iac,Idc,Irms,P,VA,VAR,PF,DEG,IHz,VHz,V+pk,V-pk,
I+pk,I-pk,P+pk,P-pk,THDI,THDV,CFV,CFI,MCR,WP,WP+,WP-,P(avg)q,q+,q-,q(avg)
電圧・電流測定
クレストファクタ 3, 6 , (6A)
電圧測定レンジ 15V, 30V, 60V, 150V, 300V, 600V
電流測定レンジ 5mA, 10mA, 20mA, 50mA,100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A
確度

※ f(kHz):入力信号周波数		 DC ± (読み値の0.1% +レンジの0.2%)
0.1Hz ≤ f ＜45Hz ± (読み値の0.1% + レンジの0.2%)
45Hz ≤ f ≤66 Hz ± (読み値の0.1% + レンジの0.05%)
66Hz ＜ f ≤1kHz ± (読み値の0.1% + レンジの0.2%)
1kHz ＜ f ≤ 10kHz ±(読み値の(0.07 × f) % + レンジの0.3%)
10kHz ＜ f ≤ 100kHz ± (読み値の0.5% + レンジの0.5 %)± [読み値の{0.04x(f-10)}%]
温度係数 5-18℃ / 28-40℃にて ±0.03% reading /℃を加算
電力測定
確度

※ f (kHz):入力信号周波数		 DC  ± (読み値の0.1% + レンジの0.2%)
0.1Hz ≤ f ＜ 45Hz ± (読み値の0.3% + レンジの0.2%)
45Hz ≤  f ≤ 66Hz ± (読み値の0.1% + レンジの0.05%)
66Hz ＜ f ≤ 1kHz ± (読み値の0.2% + レンジの0.2%)
1kHz ＜ f ≤ 10kHz ± (読み値の0.1% + レンジの0.3%)± [読み値の{0.067x(f-1)}%]
10kHz ＜ f ≤ 100kHz ±（読み値の0.5% + レンジの0.5%)± [読み値の{0.09x(f-10)}%]
温度係数 5-18℃ / 28-40℃にて ±0.03% reading /℃を加算
周波数測定
測定項目 電圧、電流
測定レンジ 自動切替：100mHz, 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz
周波数フィルター オフ、オン(カットオフ周波数500Hz)が選択可能
確度 条件 ·クレストファクターが、3の時：入力信号レベルがレンジの30%以上
· クレストファクターが、6/6Aの時：入力信号レベルがレンジの60%以上
· 電圧/電流の周波数が200Hz以下の時は周波数フィルターON
± (読み値の0.06%)
積算仕様
積算  確度 ±(電力の確度(または電流の確度)+読み値の0.1%)、固定レンジにて
時間 設定範囲 0 時0分～ 9999 時間 59 分
確度 ±0.02%
高調波測定
測定方式 ゼロクロス同時計算方式
周波数範囲 10Hz ～ 1.2kHz
FFTデータ長 4096 (周波数は50Hz/60Hz、更新レートは0.25s以上である必要があります。)
通信インターフェース
USB USB2.0、TypeBコネクタ、 USB-CDC Class
LAN IEEE802.3、RJ-45、Auto-MDIX、100Mbps、IPｖ4：DHCP/固定IP、Socket接続
RS-232C RS-232C準拠、8bit、パリティなし、フロー無し、ストップビット1、D-Sub9ピンオス
通信速度：1200/2400/4800/9600/19200/38400/57600/115200bps
GP-IB IEEE488.1準拠
コマンド体系 SCPI準拠、 IEEE488.2準拠、デリミタ：LF
一般仕様
電源 AC 100～240V±10%、50/60Hz、最大30VA
付属品 電源コード (地域による) 、テストリード：GTL-209(黒x1、赤x1)、GTL-212(黄x1、青x1)、
CD(ユーザーマニュアル)
寸法（突起物を含む） 268(W)×107(H)×379(D) mm
質量 約 2.9 kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GPM-001 33,600円 GPMシリーズ用テストフィクスチャ
GTL-232 4,000円 RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル （A - B）
GRA-422 8,000円 2Uハーフサイズ向けラックマウントパネル
GCP-300 108,000円 GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500 152,000円 GCP-500は、DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000 214,000円 GCP-1000は、DC〜1MHzのACおよびDC電流を測定する電流プローブです。
GRA-436 28,800円 高さ2U、ハーフラックサイズ機種向け2台用ラックマウント

ダウンロード

内容 ダウンロードファイル＆関連リンク
 カタログ GPM-8310　カタログ 2022/4/15
 マニュアル GPM-8310取扱説明書 (2024/01/22)
 マニュアル GPM-001 取扱説明書　(2020/11/30更新)
 ドライバ GPM8213/8310シリーズUSBドライバ
・GPM-8213/8310対応Win7用USBドライバ
 ドライバ GPM-8310用LabVIEW21016ドライバ
 ソフトウェア GPM-8213/8310/8320/8330 サンプルアプリケーション
・GPM用ExcelVBAサンプルアプリケーション
　　対応機種：GPM-8213、GPM-8310、GPM-8330/8320
