大容量DC電子負荷　LSPシリーズ

LSPシリーズ

希望小売価格(税抜)  お問い合わせください

発売中

最大24kWの大容量をもつDC電子負荷

LSPシリーズは6kWから24kWのDC電子負荷装置です。8台並列により最大192kWまでの拡張が可能です。

メータ表示

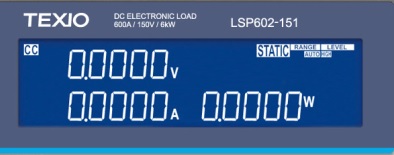

電圧・電流・電力を最大5桁表示することができます。

容量拡張

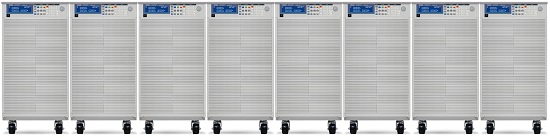

8台までのマスタースレーブ接続により最大で192kWまでの拡張が可能です。

7種類の放電モードで各種模擬が可能

放電モードの切り替えで様々な負荷の模擬を可能とします

モード 　動作
CC(定電流) 一般的な電子機器に近い波形を再現します。
CR(定抵抗) 抵抗に近い動作を行い、CCモードとは違い電圧波形に応じて電流を流すことができます。
CV(定電圧) 特定の電圧以上になった場合に動作することが可能な定電圧モード。
CP(定電力) 一定電力負荷として動作し、CCモードとは違い電圧波形に応じて電流を流すことができます。
CC+CV 入力電圧が設定電圧値以上では定電流モードで動作し、設定電圧値未満では電流を減らして設定電圧に近づくように動作します。
CP+CV 入力電圧が設定電圧値以上では定電力モードで動作し、設定電圧値未満では電流を減らして設定電圧に近づくように動作します。
SHORT 最大電流が流れるように動作します。

プリセット機能・シーケンス機能

本体内のメモリに150個の設定をプリセットとして記憶し、呼び出しが可能です。プリセットの設定値を使用して順序と持続時間を指定することで状態が順次変化するシーケンステストを行うことができます。

パルス放電機能

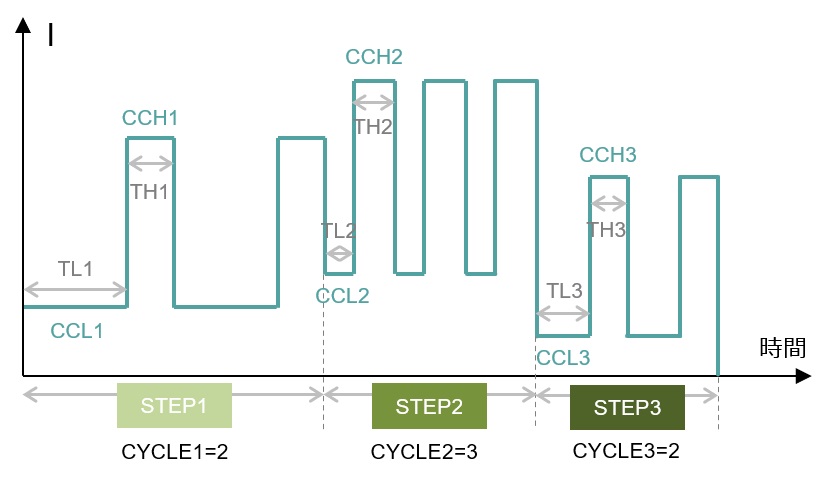

2つの設定をスイッチングするダイナミックモードをステップとしてつなげることができます。High/Lowの設定値と時間、個々のステップの繰り返し回数を指定し、連続したパルス放電が可能です。

ランプ機能

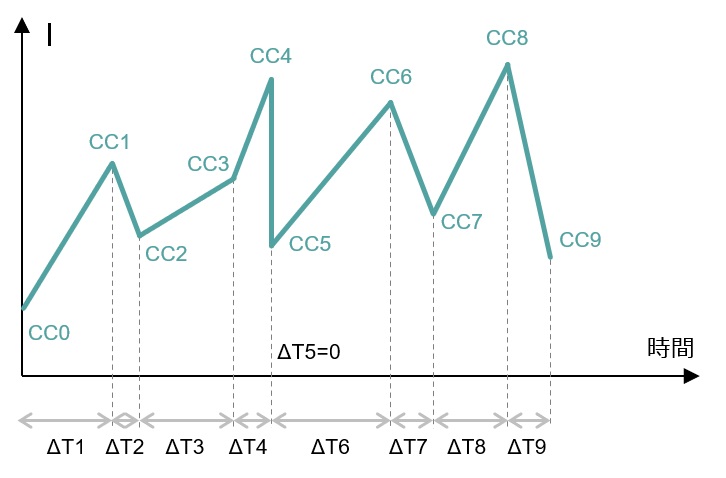

ランプ放電は設定値と設定時間を入力するだけで、簡単なランプ放電シーケンスを作成することが可能です。

外部インタフェース

標準でアナログ出力へ電流モニタの出力と外部電圧によるアナログコントロークが可能です、オプションのカードを装着することでGP-IB/RS-232C/USB/LANに対応でき、PCやPLCから通信による制御が可能になります。

シリーズ仕様

・定格電力は6kWから24kWの8種類を用意
・定格電圧が150V/600V/1200Vの3シリーズをラインナップ
　　150V系は最低動作電圧0.7V、1200V系は1000V以上でも60%定格電力を放電可能
・電圧/電流/電力を5桁の高分解能で表示
・7種類の負荷モード(CC/CR/CV/CP/CC+CV/CP+CV/SHORT)により多くの負荷を模擬できます。
　ダイナミックモードによるスイッチング動作、スイープ動作対応
・付属ケーブルによる並列動作は8台、最大192kWまで拡張が可能
・OCP/OPPテスト、バッテリー放電テスト、MPPT放電機能、パルス放電、ランプ放電など豊富な機能を満載
・150個のプリセットメモリによる設定保存・呼出
・電流モニタ出力および外部電圧によるアナログコントロールが標準で可能
・オプションでRS-232C/GP-IB/USB/LANの通信制御が可能

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-246 3,300円 USB2.0ケーブル （A - B）
CB-2420P 20,000円 GP-IBケーブル(2m)
PEL-022 40,000円 AEL/LSP/LSCシリーズ用GP-IBオプション
PEL-023 26,000円 AEL/LSP/LSCシリーズ用RS-232Cオプション
PEL-024 75,000円 AEL/LSP/LSCシリーズ用LANオプション
PEL-025 38,000円

AEL/LSP/LSCシリーズ用USBオプション

ダウンロード

内容 ダウンロードファイル＆関連リンク
 関連リンク LSPシリーズ　カタログ
 マニュアル LSPシリーズ　取扱説明書　2022/11/29更新
 ソフトウェア AEL/LSP/LSCシリーズ　LANツール、USBドライバ
AELシリーズ、LSPシリーズ、LSCシリーズ用ソフトウエア
・LAN検索ツール（LANオプション向け）
・USBドライバ（USBオプション向け）
 ソフトウェア LSP/LSCシリーズ　サンプルアプリケーション
・LSP/LSCシリーズ用　ExcelVBAサンプルアプリケーション
 ドライバ AEL/LSP/LSCシリーズ用Windows10対応　USBドライバ
・Windows10においてオプションUSB I/Fが正常認識されない場合の最新USBドライバ
・ダウンロード後に解凍してインストーラーを実行してください。
・Windowsのセキュリティ更新によりWindows1での動作はできなくなりました。
 ドライバ AEL/LSP/LSCシリーズ用Windows11対応　USBドライバ
Windows11向けUSBドライバ(PL2303シリーズ)
・インストール後に手動でドライバの更新にてドライバを指定する必要があります。
・WindowsUpdateなどで更新された場合は手動で本ドライバに戻してください。
 ドライバ LSPシリーズ　LabVIEW2012ドライバ
・LabVIEW 2012対応ドライバ
　LabVIEW2012以後の環境でUSB/GP-IB/RS-232C/LANのグラフィカル制御かできます。
