2021.06.09
オシロスコープのFRA(周波数解析)機能

MDO-2000Eシリーズの信号発生器を用いた周波数解析(ゲイン・フェーズ)

MDO-2000EシリーズのFRA機能は内蔵の任意信号発生器で発生したスイープ信号とオシロスコープの2チャンネルの振幅・位相差を自動測定してグラフ化する周波数解析機能です。
周波数特性があるフィルタやアンプ、フィードバック回路のゲイン余裕・位相余裕を測定することが可能です。

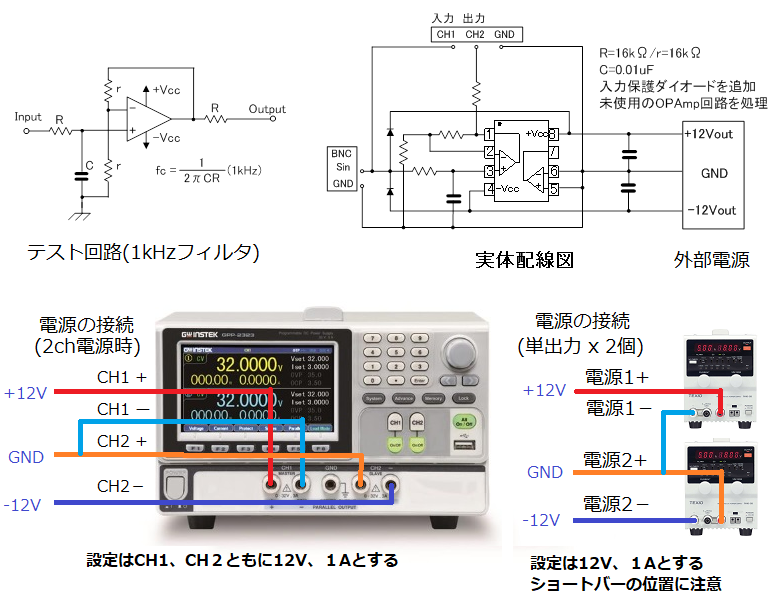

機能のテストとして以下のような回路と電源を用意しました。

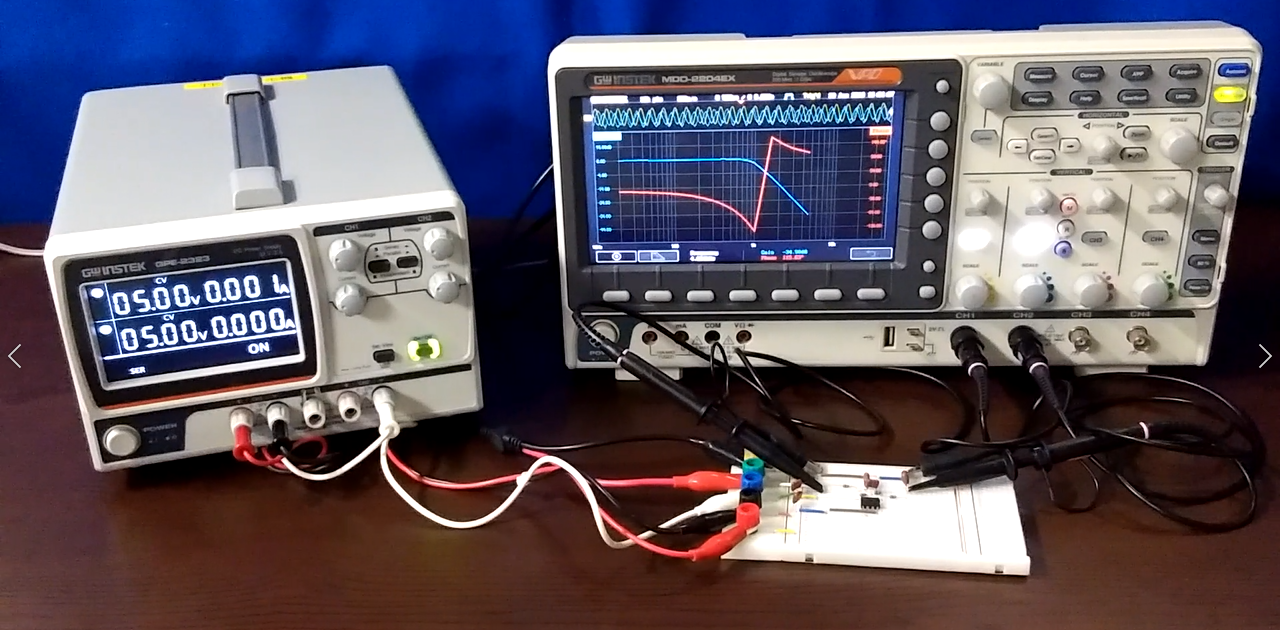

実験の様子

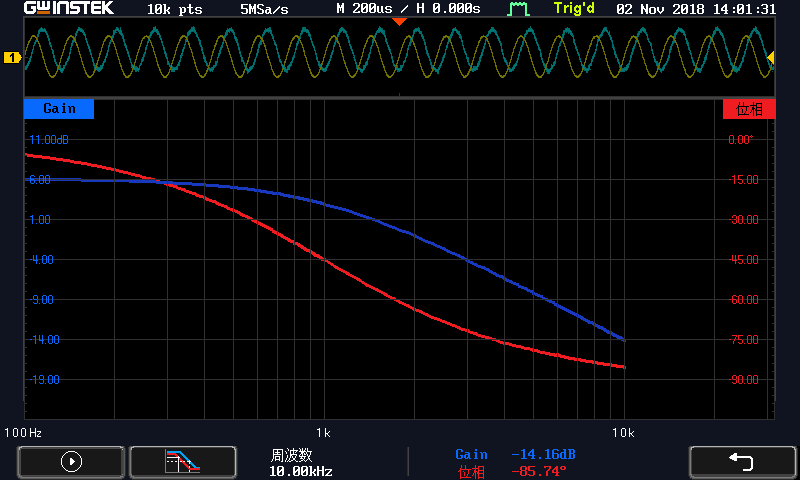

測定を開始するとポイントごとにグラフが更新されます。

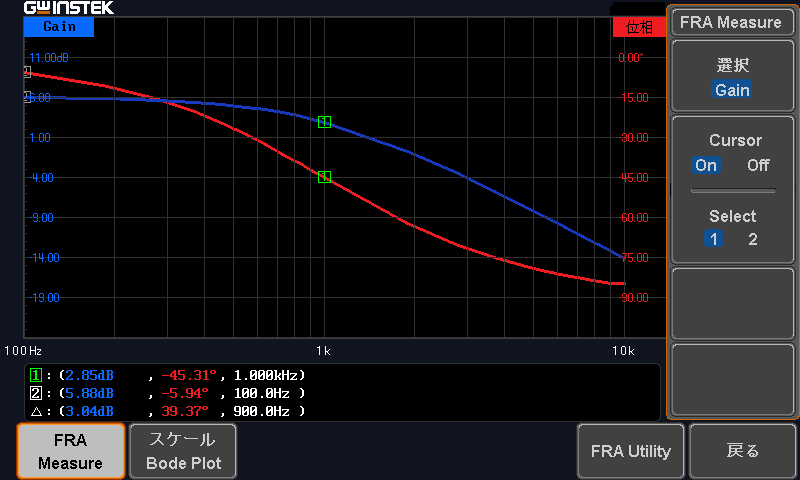

測定が完了するとカーソルで各ポイントの測定値を見ることができるようになります。
測定結果はグラフ、測定データともに本体メモリ・USBメモリに保存が可能です。


FRA機能紹介動画




 周波数解析(FRA)機能
  内蔵の発振器を利用した周波数解析機能をご紹介します
