Accessory Details

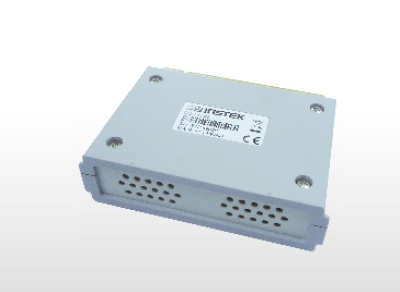

DDS Function Generator Option

DDS Function Generator Option

Model DS2-FGN
Price 32,000
Status

Specification

GDS-2000Aシリーズ、DCS-9700シリーズ用
スロットは最大2つまで装着可能

Lineup
項目 定格
波形  正弦波、方形波、三角波
出力周波数

正弦波・方形波
三角波
:0.1Hz~5MHz
:0.1Hz~500kHz
確度±50ppmまたは±0.25Hz
振幅電圧

50Ω終端時
1MΩ終端時
:3Vp-p
:6Vp-p
確度±10%
オフセット電圧

50Ω終端時
1MΩ終端時
:±1V
:±2V
確度±10%
出力電圧範囲

50Ω終端時
1MΩ終端時
:±1.7V
:±3.4V
