“Load-On Startup” の仕様が適用される装置の種類

一部の電力機器は、起動時に負荷（load）が接続されていないと、正常に動作しない場合や、機器自体に損傷を与える可能性があります。

静電容量のリアクタンスは式2に示される通りであり、周波数fが増加するとリアクタンスX_Cは減少します。つまり、コンデンサは高周波成分を通過させ、低周波成分を遮断します。直流の場合、コンデンサは開回路として動作します。

1.UPS（無停電電源装置）システム

• オンラインUPS：電源が遮断された場合でも、インバータが即座に負荷へ電力を供給できることが求められます。
• バックアップ（オフライン／スタンバイ）UPS：主電源が停止した際、UPSは負荷が接続された状態で速やかに電池による電力供給を開始し、負荷の継続動作を確保する必要があります。

2.発電機

• 病院、データセンター、産業生産などの重要な分野では、負荷を伴った状態での機器の起動が求められます。
• 特にディーゼル発電機などは、起動時に電圧と周波数を安定させ、接続された負荷に対して即座に電力を供給できることが重要です。

3.可変周波数ドライブ（VFD, Variable Frequency Drive）

• ポンプ、ファン、コンプレッサーなどのモーター制御装置は、スムーズな起動を確保し、装置の損傷を防ぐために、負荷を伴った状態で始動する必要があります。

4.ソーラーインバータ

• 系統連系型またはオフグリッド型のシステムでは、負荷を伴った状態でインバータが起動できない場合、正常な電力供給が行えない恐れがあります。

5.EV（電気自動車）充電器

• 一部の充電ステーションの電源装置は、車両が接続された状態（すなわち負荷を伴った状態）で起動できる必要があり、これによりバッテリー充電効率の低下を防ぐことができます。

6.産業機械および自動化機器

• 例として、CNC（数値制御）機械、ロボットアーム、コンプレッサーなどが挙げられます。これらの制御電源は、負荷を伴った状態でも安定して起動できることが重要であり、そうでない場合、生産運用に支障をきたす可能性があります。

テクシオのAELシリーズによる “Load-On Startup”のサポート

テクシオの AELシリーズ AC/DC電子負荷装置（AC/DC Load）は、「Load-On Startup」機能に対応しています。

【操作手順の概要】

1. 被試験機（DUT：Device Under Test）をAELシリーズのAC/DC電子負荷器に接続し、DUT の電源をオフにします。
2. 次に、AEL装置の電源を入れ、「Config（構成）」ボタンを押します。設定シーケンスは以下の順で進行します：

   • EXTIN OFF → SYNC OFF → “LD ON” → “LDOFF” → “BW” → AVG → CPRSP → CYCLE → SNUB
   • “LD ON” の設定では、負荷ON角度（Load ON angle）を0～359度の範囲で指定できます。
3. 続いて、負荷電流を設定します。
4. “Load ON” ボタンを押します。
5. 最後に、DUTが出力を開始するか、DUT の電源をオンにします。

【角度設定の説明】

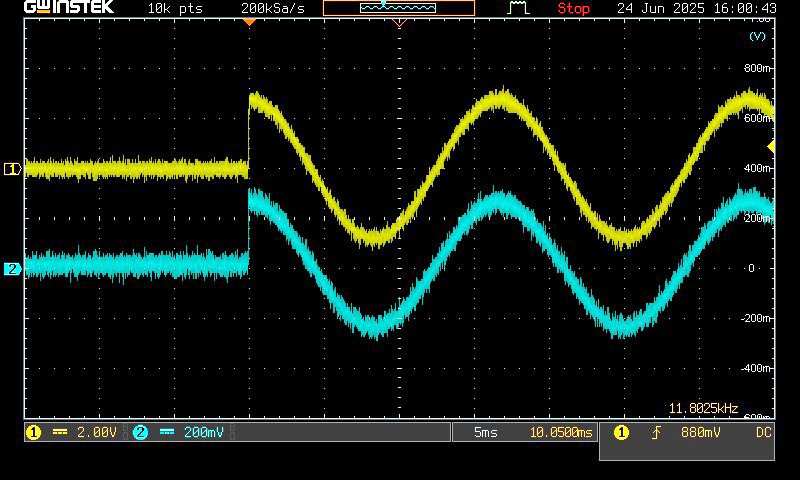

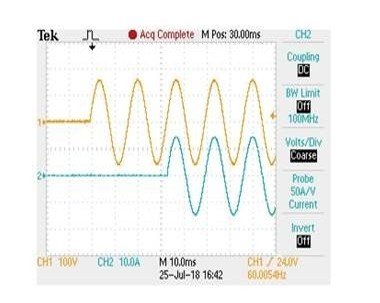

DUT の出力電圧が90度のときに、AELの負荷ON角度も同じく90度に設定した場合の例が示されています。

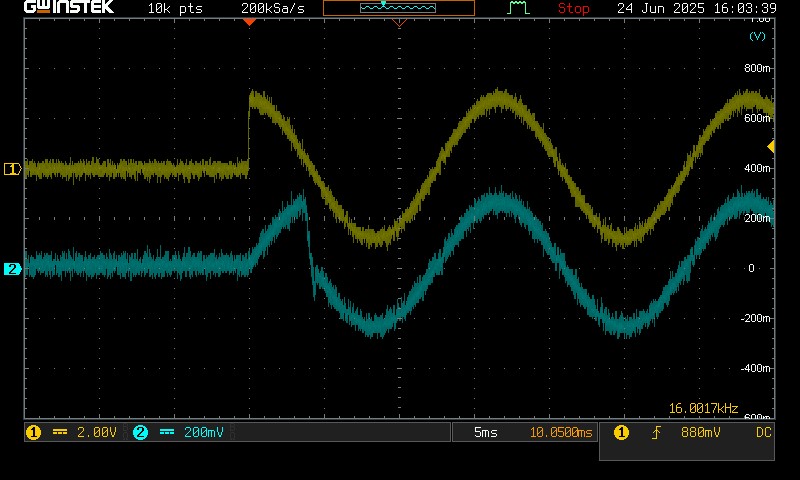

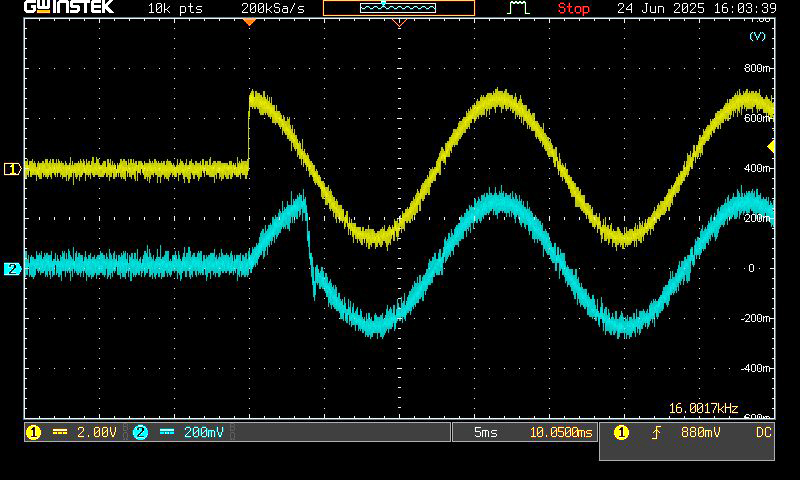

また、AELの負荷角度を0度に設定した場合など、出力電圧と負荷角度が一致しないケースについても説明されています。

一般的な電源装置の多くは角度制御を備えていませんが、出力電圧の位相角が異なっていても、AELシリーズの「Load-On Startup」動作には影響しないとされています。
