2023.03.15
オシロスコープ セレクションガイド

セレクション動画はこちら　　　オシロスコープ特集記事はこちら

ベンチトップ型オシロスコープ一覧
シリーズ名 概要
DCS-1000B エントリークラスながら上位モデルの機能も拡張可能な高いコストパフォーマンスDSO
DCS-2000E 多くの機能を標準搭載し、小型軽量、高いコストパフォーマンスの新スタンダードDSO
MDO-2000EG DCS-2000Eにスペアナ機能、2ch信号発生器を追加したミックスドドメインDSO

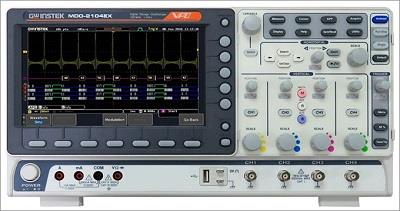

MDO-2000EX DCS-2000Eにスペアナ機能、2ch信号発生器、定電圧電源を2ch、DMMまで内蔵したまさに「持ち運べる実験室」

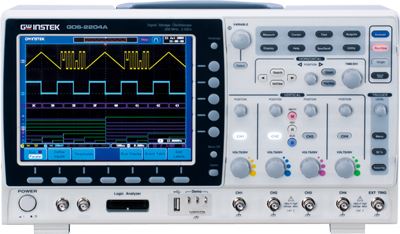

GDS-2000A ラボユースから工程用にも必要な機能を盛り込み、映像出力など多くの機能拡張も可能なDSO

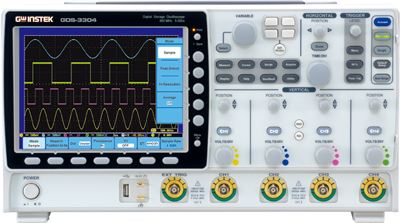

GDS-3000 500MHz/4chで380,000円を実現した高いコストパフォーマンスのミドルクラスDSO
　シリーズ名　 DCS-1000B GDS-2000A DCS-2000E MDO-2000EG MDO-2000EX GDS-3000
基本性能
最高サンプリング速度 1GS/s 2GS/s 1GS/s 1GS/s 1GS/s 5GS/s
周波数帯域 50/70/100MHz 70/100/200MHz 100/200MHz 100/200MHz 100/200MHz 500MHz
チャンネル数 2ch/4ch 2ch/4ch 2ch/4ch 2ch/4ch 4ch 2ch/4ch
最大レコード長 10M 2M 10M 10M 10M 25K
最高波形更新速度 50,000波形/s 80,000波形/s 120,000波形/s 120,000波形/s 120,000波形/s NA
ディスプレイサイズ 7”LCD WVGA 8”LCD SVGA 8”LCD WVGA 8”LCD WVGA 8”LCD WVGA 8”LCD SVGA
入力インピーダンス 1MΩ 1MΩ 1MΩ 1MΩ 1MΩ 50Ω/75Ω/1MΩ切替可
自動測定機能 36項目 36項目 36項目 38項目 38項目 28項目
シリアルバス
解析機能
（アナログch）		 　 I2C,UART,SPI,CAN,LIN I2C,UART,SPI,CAN,LIN I2C,UART,SPI,CAN,LIN I2C,UART,SPI,CAN,LIN I2C,UART,SPI,CAN,LIN オプション
I2C,UART,SPI
拡張されるハードウェア
スペアナ機能 　 　 　 　 〇 〇 　
信号発生器 　 　 オプション(1ch) 　 2ch 2ch 　
任意波形出力 　 　 　 　 14bit 16Kポイント 14bit 16Kポイント 　
デジタルマルチメータ 　 　 　 　 　 3 1/2桁DMM 　
直流安定化電源 　 　 　 　 　 5V/1A　定電圧×2ch 　
ロジアナ機能 　 　 オプション（8ch/16ch） 　 　 　 　
外部インタフェース
GoNoGo判定出力 〇 〇 〇 〇 〇 〇
USBデバイスポート 〇 〇 〇 〇 〇 〇
USB 〇 〇 〇 〇 〇 〇
RS-232C 　 　 〇 　 　 　 〇
LAN 　 4chモデルのみ オプション 〇 〇 〇 〇
GP-IB 　 　 オプション 　 　 　 オプション
SVGA出力 　 　 オプション 　 　 　 〇
解析機能
セグメントメモリ機能 　 Opt.（最大29,000波形） 最大2048波形 最大29,000波形 最大29,000波形 最大29,000波形 　
サーチトリガ機能 　 Opt. 〇 〇 〇 〇 　
データログ機能 〇 〇 〇 〇 〇 　
デジタルフィルタ機能 　 ハイパス/ローパス ー ハイパス/ローパス ハイパス/ローパス/バンドパス ハイパス/ローパス/バンドパス 　
DVM機能 　 〇 〇 〇 〇 〇 　
リモートディスク機能 　 〇 〇 〇 〇 〇 　
電力解析機能 　 　 　 　 　 　 オプション
FRA機能 　 　 　 　 〇 〇 　
Go-NoGo判定機能 〇 〇 〇 〇 〇 〇
マスク判定機能 　 　 　 　 〇 〇 　
教育モード 〇 　 〇 〇 〇 　
サイズ・重量等　　　(W×H×D）mm 突起物含まず
寸法 384×208×127.3
約2.8kg		 380×220×145
約4.2kg		 384×208×127.3
約2.8kg		 384×208×127.3
約3kg		 384×208×127.3
約3kg		 400×221×120.5
約4kg
