GDS-3000シリーズ デジタルストレージオシロスコープ

GDS-3000シリーズ

希望小売価格(税抜)  514,000円から

発売中

最高5GS/sの高速サンプリングと独自VPOテクノロジーの組み合わせで発生頻度の少ない現象をキャッチ。

GDS-3000シリーズは、最新のプラットフォームを採用した周波数帯域150MHz/250MHz/350MHz/500MHzで最高5GS/sの4チャンネルと2チャンネルのオシロスコープです。 高速の波形更新を実現しVPOテクノロジーを採用しました。 画面分割機能は、時間軸が異なり同期のとれていない波形を同時に静止(トリガをかけて)表示可能なように設計されています。

波形解析機能オプション

■電力解析 DS3-PWR ¥70,000(税抜)

電力解析機能は、電力品質、高調波分析、リップルと突入電流測定の4種類を測定・分析できます。
電力品質:電圧、電流測定から電力品質16項目を測定します。
  実効値、真の電力、皮相電力、無効電力、力率、位相角など
高調波:最大 40次までの高調波を表示可能。
  ユーザー定義設定とIEC 61000-3-2
リップル:波形のリップルおよびノイズを自動計算。
突入電流:突入電流の第1ピーク、第2ピークを自動計算。

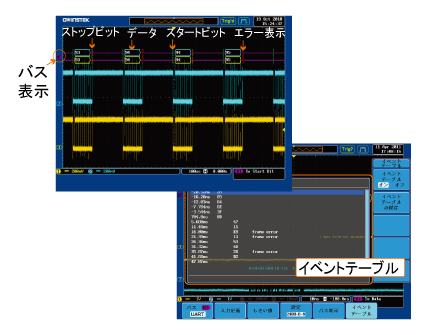

■シリアルバス解析 DS3-SBD ¥42,000

シリアルバス解析は、I2C、UART、およびSPIなど汎用シリアルバスのトリガ機能とデコード機能が使用できます。デコード内容を画面に表示でき、USBメモリへCSV形式のファイルとして保存できます。

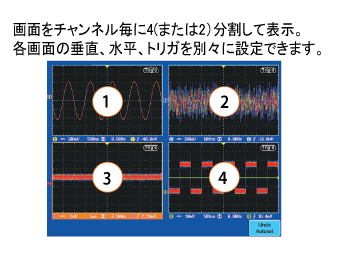

画面分割機能

画面をチャンネル毎に4(または2)分割して表示。
各画面の垂直、水平、トリガを別々に設定できます。

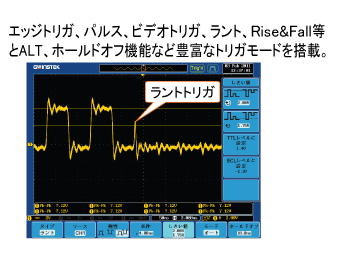

トリガ機能

エッジトリガ、パルス、ビデオトリガ、ラント、Rise&Fall等とALT、ホールドオフ機能など豊富なトリガモードを搭載。

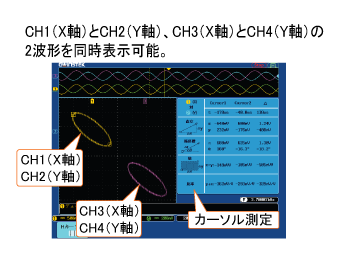

X-Yモード

CH1(X軸)とCH2(Y軸)、CH3(X軸)とCH4(Y軸)の2波形を同時表示可能。

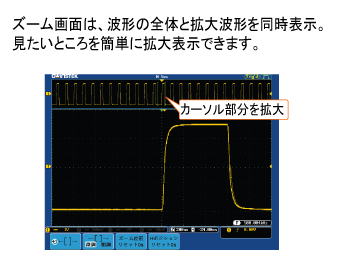

ズーム機能

ズーム画面は、波形の全体と拡大波形を同時表示。
見たいところを簡単に拡大表示できます。

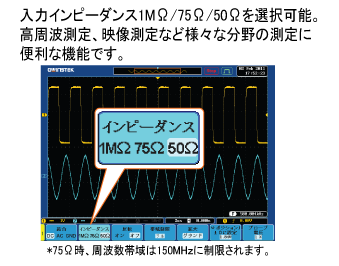

入力インピーダンス

入力インピーダンス1MΩ/75Ω/50Ωを選択可能。
高周波測定、映像測定など様々な分野の測定に便利な機能です。

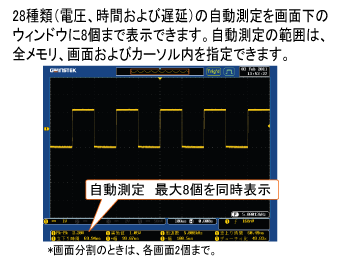

自動測定

28種類(電圧、時間および遅延)の自動測定を画面下のウィンドウに8個まで表示できます。自動測定の範囲は、全メモリ、画面およびカーソル内を指定できます。

シリーズ仕様

●独自のVPO(Visual Persistence Oscilloscope):FPGA並列処理で高速波形更新レートを実現。発生頻度の少ない現象も表示します。
●波形解析機能(オプション)
  電力解析(電力品質、高調波、リップル、突入電流測定)
  シリアルバス解析(I2C、SPI、UARTシリアルバストリガと解析)
●画面分割機能:画面を4(または2)分割し、各チャンネルを独立して表示可能。各画面は、垂直感度、水平時間、トリガを独立して設定できます。
●豊富なトリガモード:エッジ、ビデオ(NTSC、PAL、SECAM、EDTV、HDTV)、パルス、ラント、Rise&Fall、ALT、ホールドオフ、外部トリガ(遅延、イベント、時間)など
●大型8インチ、高解像度SVGA(800x600)のTFTカラー液晶を採用(LEDバックライト)
●入力インピーダンス:50Ω/75Ω/1MΩを選択可能
●豊富なインターフェス:RS-232C、USB(ホスト、デバイス)、LAN、Go-NoGo出力、VGA出力、ライン出力、GP-IB(オプション)
●USBメモリ:画像(BMP/PNG)、波形データ(CSV/専用形式)、パネル設定を保存可能、専用形式の波形データとパネル設定は呼出し可能
●無償オプションとしてSocket通信オプション、自動測定用統計オプション、タイムアウトトリガオプションを用意

一部の機種で在庫限りとなっております、ご注意ください。

定格

垂直 分解能 8 ビット
垂直感度 2mV~5V(1MΩ時)、2mV~1V(50Ω/75Ω時)
入力結合 AC、DC、GND
入力インピーダンス 1MΩ// 15pF、75Ω/50Ω選択可能
DC ゲイン精度 ±3% Fullscale
極性 ノーマルと反転
最大入力電圧 300V (DC+AC Peak) max、CAT I (入力インピーダンス1MΩ時)
最大5Vrms、CAT I (入力インピーダンス50/75Ω時)
オフセット位置レンジ 2mV/div~100mV/div : ±0.5V
200mV/div~5V/div : ±25V
帯域制限 150MHzモデル;フル、20MHz、
250MHzモデル;フル、20MHz、100MHz
350MHzモデル;フル、20MHz、100MHz、200MHz
500MHzモデル:フル、20MHz、100MHz、200MHz、350MHz
演算機能 加算、減算、乗算、除算波形、FFT、FFTrms。
FFTウィンドウの種類;方形、ハミング、ハニング、ブラックマン
トリガ ソース CH1、CH2、(CH3、CH4;4 チャンネルモデル)、ライン、EXT
モード オート (100 ms/div およびロールモードをサポート)、ノーマル、シングル
タイプ エッジ、パルス、ビデオ、ラント、Rise&Fall、ALT、外部トリガ、
イベント遅延(1~65535)、時間遅延(10ns~10s)、
ホールドオフ(10ns ~ 10s)、
オプション;シリアルバストリガ(4chモデルのみ) I2C、SPI、UART用トリガ機能
カップリング AC、DC、LF 除去 、HF除去 、ノイズ除去
感度 150MHz/250MHz/350MHzモデル:
DC~50MHz 約 1divまたは10mV
50MHz~150MHz 約1.5divまたは15mV
150MHz~350MHz 約2divまたは20mV
500MHzモデル:
DC~50MHz 約1divまたは1.0mV
50MHz~150MHz 約1.5divまたは15mV
150MHz~350MHz 約2divまたは20mV
350MHz~500MHz 約2.5divまたは25mV
外部トリガ レンジ ±15V
感度 DC~150MHz 約100mV、
150MHz~250MHz 約150mV、
250MHz~350MHz 約150mV、
350MHz~500MHz 約200mV(500MHzモデル)
入力インピーダンス 1MΩ//15pF、CATⅠ
水平軸 レンジ 150MHz/250MHz/350MHzモデル:
1ns/div~100s/div (1-2-5ステップ) 、ロールモード: 100ms/div~100s/div
レンジ 500MHzモデル:
1ns/div~100s/div (1-2.5-5ステップ) ; ロールモード: 100ms/div~100s/div
プリトリガ 最大10div
ポストトリガ 最大1000div。分割数は時間分割に依存します
精度 ±20ppm ≧1ms time interval
X-Yモード X 軸入力:CH1、CH3、Ref 1、Ref 3、Y 軸入力:CH2、CH4、Ref 2、Ref 4
位相シフト ±3°(100kHz にて )
サンプリング リアルタイムサンプルレート 500MHzモデル:最高4GS/s (1チャンネルまたはハーフチャンネル時)
150MHz 4ch、250MHz 4ch、350MHzモデル最高5GS/s (1ch時)
150/250MHz 2CHモデルは最高2.5GS/s(1ch時)
等価サンプルレート 最高100GS/s 全モデル
メモリ長 25K ポイント/ch
アクイジションモード ノーマル、ピーク(最大2ns)、平均(2~256)、Hi Resolution
波形解析機能
(オプション)
電力解析機能 電力品質、高調波分析、リップルと突入電流測定の4種類を測定・分析
シリアルバス解析機能
(4chのみ)
I2C、UART、SPIのシリアルバストリガとデコード機能。
デコード内容はUSBメモリへファイル(CSV形式)で保存可能
Go-NoGo判定機能 波形が設定した最大/最小リミット内か判定。
境界テンプレート;Ref1(最大)、Ref2(最小)またはソースチャンネルから生成できます
カーソル測定 カーソル間電圧差 ( ΔV) カーソル間時間差 ( ΔT)、ゲート内測定
自動測定 自動測定(28種類) 電圧;Vpp、振幅、平均、実効値、ハイ値、ロー値、最大、最小、
ROVシュート、FOVシュート、RPREシュート、FPREシュート
時間;周波数、周期、立ち上がり時間、立下り時間、+パルス幅、-パルス幅、デューティー比
遅延;FRR、FRF、FFR、FFF、LRR、LRF、LFR、LFF、位相
自動測定範囲 全メモリ、画面内、カーソル内を指定可能
周波数カウンタ 6 桁、最小 2Hzから定格周波数帯域まで、トリガCHを測定
パネル機能 オートセット 水平、垂直およびトリガを自動設定
オートレンジ 入力信号に従ってオシロスコープの垂直・水平レンジを自動的に設定
保存/呼出し 設定:20セット、波形:24セット(Ref1~4、Wave1~20)
表示 ディスプレイ 8インチSVGA TFTカラー液晶 、8 x 10 div、800(水平)×600(垂直)ピクセル (SVGA)
補間 Sin(x)/x および等価サンプリング
波形表示 ドット、ベクトル、パーシスタンス、輝度調整可能
ぱーシスタンスはグレー/カラースケール(設定:Auto、100ms~10s、無限、VPO Off設定可能
インターフェース RS-232C DB-9 オスコネクタ
USBポート USBホストポートx2;2.0ハイスピード
USBメモリへ画像(bmpまたはpng形式)、波形データ(CSV形式またはlsf形式)
パネル設定(set形式)の保存と波形データ(lsf形式)*3、パネル設定(set形式)の呼出し
USBデバイスポートx1;2.0ハイスピード、PCコントロール、
GP-IBコントロール用(GUG-001)を接続、またはPictBride対応プリンタへ印刷 *4
LANポート RJ-45 コネクタ、10/100Mbps
SVGA ビデオポート DB-15 メスコネクタ、SVGA、モニタディスプレイ用出力
GP-IB(別売アダプタ) USBデバイスポートへGUG-001(別売アダプタ)を接続して使用
Go-NoGo判定出力 BNC端子、5V 最大,10mA TTL /16V最大, 10mA CMOS、オープンコレクタ出力
盗難防止スロット 背面パネルのセキュリティスロットはスタンダードケンシントンスタイルロックに準拠
ライン出力 BNC端子、Go-NoGo判定出力:1Vp-p (typ)
トリガ出力 BNC BNC端子、5V TTL 出力
その他 内部ディスク 64MB、波形データ、画像、パネル設定を保存/呼出し可能
操作 多言語メニュー、オンラインヘルプ、日付と時間(データ保存時のタイムスタンプ)
電源 電源電圧、消費電力 AC100V ~240V、47Hz~63Hz、約96VA
寸法・質量 400(W)×221(H)×120.5(D)mm(突起物を含まず)、 約 4kg
付属品 取扱説明書、電源コード、10:1電圧プローブ(2CHモデル:2本/4CHモデル:4本)

*1:入力インピーダンス75の周波数帯域幅は 150MHzに制限されます。 *2:1ch時 *3:呼出しできる波形形式はlsf形式のみです。
*4:プリンタ機能は、PictBridgeコンパチブルです。全てのPictBridge対応プリンタに印刷できるわけではありません。

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
DS3-PWR 70,000円

GDS-3000シリーズ 電力測定オプション

DS3-SBD 70,000円

GDS-3000シリーズ シリアルバス解析オプション(4ch機種専用)

GUG-001 50,000円 PSWシリーズ、GDS-3000シリーズをGP-IBで制御するための専用アダプタ
GSC-008-G 20,400円

キャリー用ソフトケース GDSシリーズ/DCSシリーズ用

GTP-501R 33,200円

500MHz 10:1 オシロスコープ用プローブ

GTP-351R 22,000円

350MHz 10:1 オシロスコープ用プローブ

GTP-251R 14,800円

250MHz 10:1 オシロスコープ用プローブ

GTP-151R 11,000円

150MHz 10:1 オシロスコープ用プローブ

GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル (A - B)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GDS-3000 シリーズカタログ 2022/4/14
 マニュアル GDS-3000シリーズ ユーザーマニュアル
 マニュアル GDS-3000シリーズ プログラミングマニュアル
 マニュアル GDS-3000シリーズ 電力解析オプション用マニュアル
 マニュアル GDS-3000シリーズ シリアルバス解析オプション用マニュアル
 マニュアル GDS-3000シリーズ ファームウエア アップデートマニュアル
 ソフトウェア GDSシリーズ用アプリ Freewave3 V323
・Windows10で使用する場合は、実行時に”管理者で実行”の操作が必要です。
 ソフトウェア GDS-3000シリーズ ソケット通信オプション(ファームウエア Ver1.19以上)
 ソフトウェア GDS-3000シリーズ 自動測定用統計オプション
 ソフトウェア GDS-3000シリーズ タイムアウトトリガ機能オプション(500MHz機種用)
・トリガ信号が指定した時間以上ハイ、ローまたは両方にあるときトリガがかかる機能を追加します。
 ソフトウェア GDS-3000シリーズ(500MHz機種以外) ファームウエア Ver1.25
 ソフトウェア GDS-3000シリーズ(500MHz機種以外) ファームウエア Ver1.27
 ソフトウェア GDS-3000シリーズ(500MHz機種以外) ファームウエア Ver1.30
 ソフトウェア GDS-3000シリーズ(500MHz機種) ファームウエア Ver1.10
 ソフトウェア GDS-3000シリーズ(500MHz機種) ファームウエア Ver1.17
 ソフトウェア DCS/GDSシリーズサンプルアプリ(VBA)
 ドライバ GDSシリーズ用USBドライバ V1.08
・GDSシリーズ向けPC用USBドライバ(Win7用)
 ドライバ GDS-3000シリーズ LabVIEWドライバ (Ver1.3)
 ドライバ GDS-3000シリーズ LabVIEWドライバ (LV2007)
