モバイルバッテリー向け簡易充放電試験

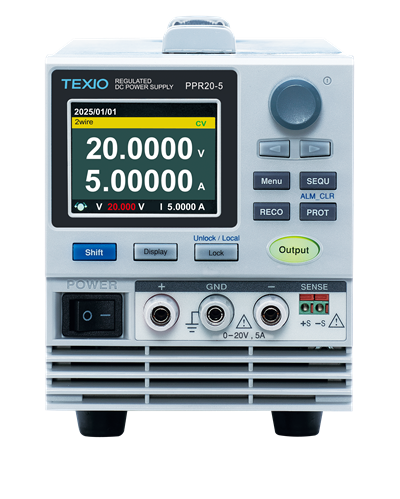

PDWシリーズ/PPRシリーズを使用したモバイルバッテリー向けアプリケーション

簡易充放電試験について

負荷機能付き小型電源の拡充に際して、簡易充放電試験のサンプルアプリを用意しました。
バッテリー側のUSB通信によるスリープ解除や、大電流指示（Type-C/USB-PD）には対応していないため、簡易的な充放電試験となります。

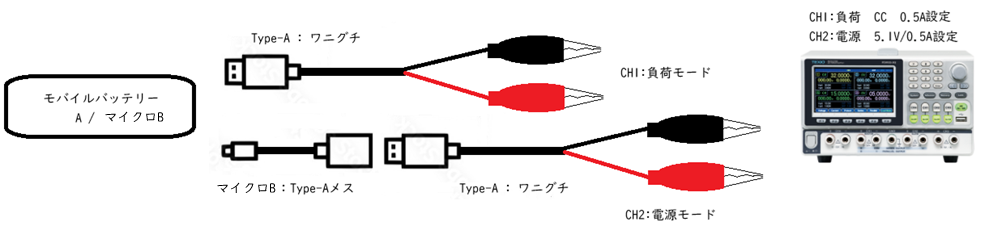

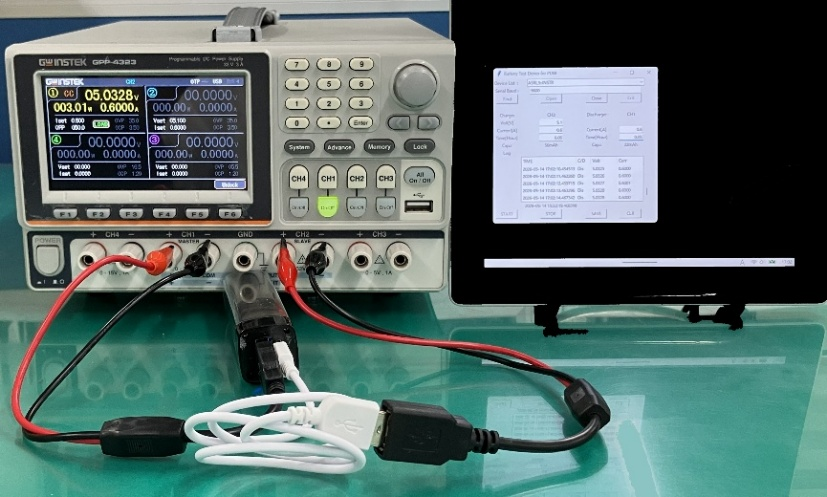

PDWシリーズは、2チャンネルをモバイルバッテリーの充電ポートと給電ポートにつないでテストします。

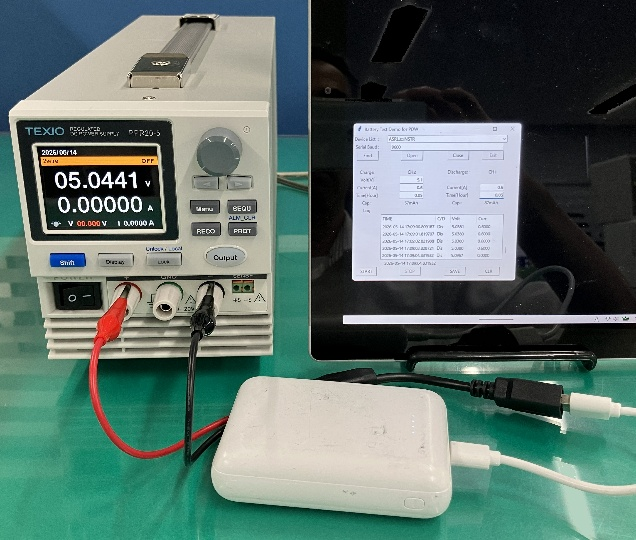

PPRシリーズは、モバイルバッテリーの充電ポートと給電ポートをつなぎ直してテストします。

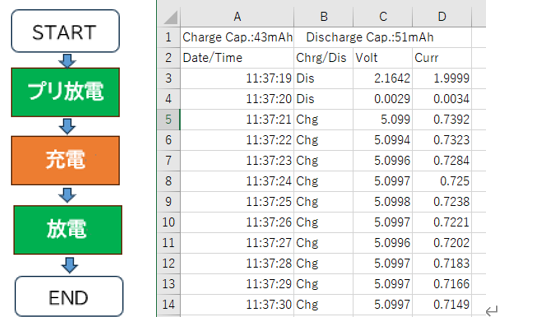

テストパターンは、プリ放電→充電→放電の1パターンのみです。電池への操作・つなぎ変えが必要となるため、充放電の切り替え時にはダイアログを表示します。
試験結果はCSVファイルに保存できます。また、過充電・過放電防止のため、最大時間を指定できます。電圧・電流の測定インターバルは1秒で、積算した容量を簡易的に表示します。ただし、測定した容量はモバイルバッテリーの定格容量とは異なります。

接続ケーブルについて

市販のUSB micro-B：Type-A（メス）、USB Type-A（メス）：ワニ口クリップのケーブルを用意してください。

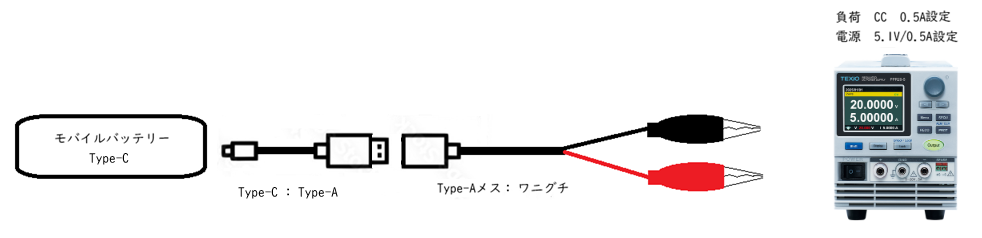

充電側のコネクタがType-Cのバッテリーの場合は、適合した変換ケーブル（Type-C：micro-B）をご用意ください。
バッテリーやケーブルの種類によっては、電流が制限されたり、充電または放電ができないものがあります。

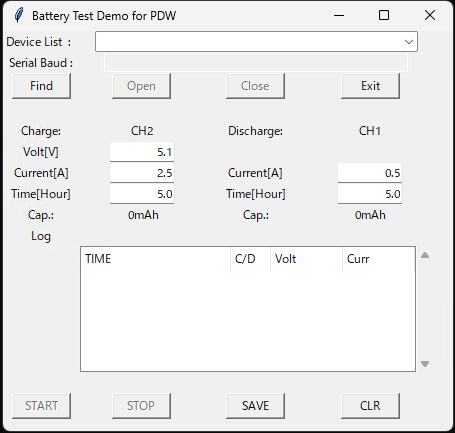

アプリケーションについて

独立したアプリのため、複数のアプリを起動し、個別に動作させることが可能です。
電源のブリーダー回路はアプリでは制御していません。休止が長時間ある場合は、実行前に手動でオフしてください。
アプリケーションの実行にはVISAライブラリが必要です（ナショナルインスツルメンツ社製NI-VISA推奨）。
アプリケーションはインストール不要で、解凍後にEXEファイルを実行するだけで利用できます。
