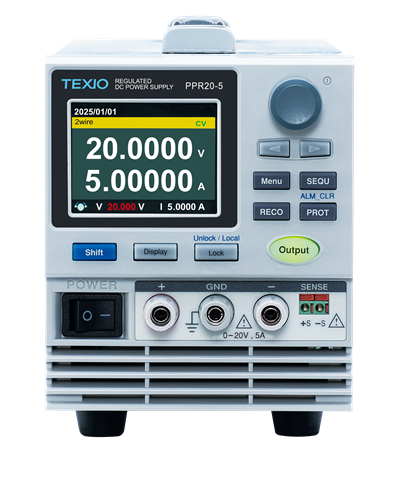

PPRシリーズ プログラマブル高分解能直流安定化電源

PPRシリーズ

希望小売価格(税抜)  99,800円より

発売予定

低ノイズ・高分解能で高機能・ 低コストな小型直流安定化電源。

PPRシリーズは、1mVの電圧設定分解能、1μA の最大電流設定分解能をもつ低ノイズなプログラム直流電源です。各種保護機能、電子負荷機能、リモートセンシング機能、スルーレート制御機能、シーケンス機能とUSB/LANを標準装備したコストパフォーマンスに優れた電源となっています。

関連製品

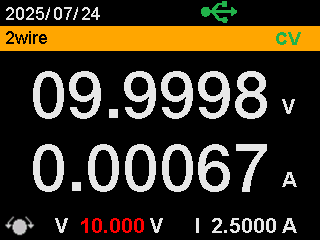

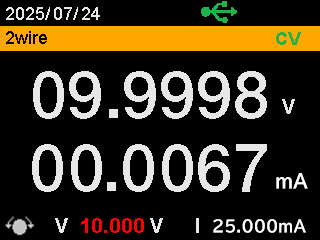

低ノイズ・高分解能出力

1mVの電圧設定分解能、1μA の最大電流設定分解能をもち、低ノイズを実現したドロッパ電源です。
項目 PPR32-3(G)
設定範囲		 PPR20-5(G)
設定範囲		 設定
分解能		 読取
分解能		 設定・読取確度
電圧 0～32V 0～20V 1mV 0.1mV ±(0.03% of reading + 10mV)
電流：Hレンジ 0～3A 0～5A 0.1mA 10uA ±(0.3% of reading + 10mA)
電流：Mレンジ 0～0.3A 0～0.5A 10uA 1uA ±(0.3% of reading + 1mA)
電流：Lレンジ 0～30mA 0～50ｍA 1uA 0.1uA ±(0.3% of reading + 0.1mA)

設定が可変できる過電圧・過電流保護機能

定格出力の5%から110%の範囲で過電圧、過電流の保護機能を設定できます。電流のMレンジ、Lレンジの過電流保護についてはHレンジと同じ範囲となります。また過電流は遅延時間の指定が可能です。

スルーレート可変機能

出力電圧/電流のスルーレートを遅くする設定で急激な電圧/電流の変化による負荷の損傷を抑えることや緩やかな可変ができます。

リモートセンシング機能

リモートセンシングは、センシング線を使うことで負荷線よる電圧降下を0.5Vまで補うことが可能です。

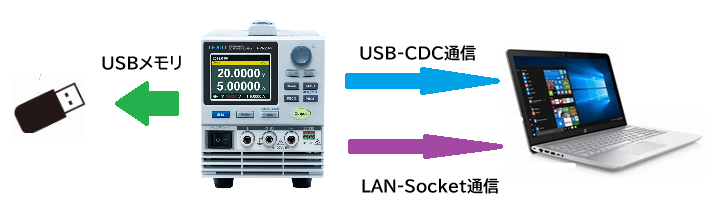

USBメモリや通信を使用したログ機能(レコード機能)

最短で1秒ごとの電圧・電流測定値を取得する機能です。

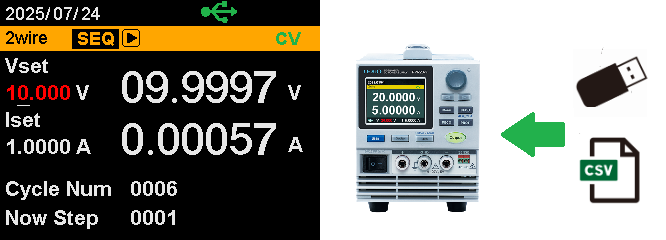

CSVファイルのスクリプトによるシーケンス実行

PPR本体で作成したスクリプトでシーケンスが実行できます。スクリプトはCSVファイルとしてUSBメモリにコピーしてPCで編集が可能です。



小容量の充放電テストを実現する電子負荷機能、ブリーダオフ機能

本体のみで定格出力電力(約100W)を消費する電子負荷機能は定電流(CC)および定電圧(CV)の2つのモードが利用できます。また電源の出力オフ時に電流引抜きを行わないブリーダーオフ機能により、2次電池を接続した場合の開放状態を実現します。

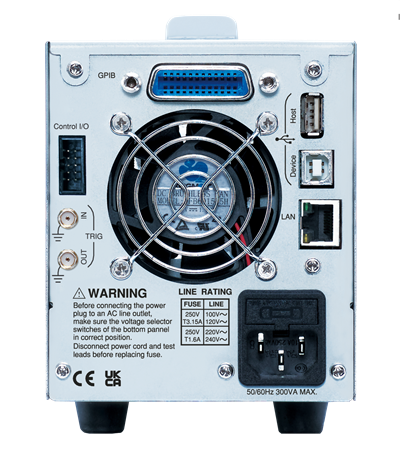

通信によるリモート制御

PCやPLCと通信が可能なUSB、LAN、GP-IB(Gモデルのみ)を搭載し、複雑な試験やデータ収集が可能です。

シリーズ仕様

•2.4インチ TFT-LCDパネル
•5点プリセットのメモリ機能
•出力オン/オフ遅延機能
•オーバーシュートを低減するCV、CC優先スタート機能
•調整可能な電圧および電流スルーレート
•バッテリーの充放電に有利なブリーダ回路のオン/オフ設定
•可変OVP、可変OCP、過熱保護といった保護機能
•CSVスクリプトによるシーケンス実行
•USBメモリや通信を使用したログ機能
•負荷線の電圧降下を補償するリモートセンシング
•100Wクラス電子負荷機能
•USB/LAN/GP-IB(Gタイプのみ)によるリモート制御

定格

型名 定格電圧 定格電流 定格電力 リプル *1 入力変動*2 負荷変動 消費電力
CV CC CV CC CV CC
[V] [A] [W] [mVrms] [mArms] [mVrms] [mArms] [mVrms] [mArms] [VA]
PPR20-5(G) 20 5 100 0.8 2 16 8 9 8 300
PPR32-3(G) 32 3 96 0.8 2 5 6 5 6 300

電源ON後30分以上経過後の定格となります、温度範囲は23℃±5℃、*1.測定周波数帯域幅は5Hz～1MHzです。*2．入力変動は±10%変動による。

機能 内容
表示 LCDカラー表示2.4インチ
電源モード 定電圧、定電流自動切換え
負荷モード 定電圧、定電流に固定、最低動作電圧1V
リモートセンシング機能 あり、片道0.5Vを補償可能
スルーレート可変 電圧・電流の立上り・立下りの個別設定が可能
電流レンジ切換え 電流3レンジ(1μA/10μA/0.1mA分解能)
保護機能 電圧、電流の可変設定による出力オフ
内部過熱の出力オフ
CC優先機能 オンオフ可能により、オーバーシュートを抑制可能
ブリーダー回路切離機能 オンオフ可能により、オフ時の電流引抜抑制可能
シーケンス機能 1パターンを内部保持、USBメモリによる読書き
ログ(レコード)機能 最短1秒サンプリング、USBメモリ使用可能
プリセット機能 本体内部5パターン、USBメモリによる読書き
時計・カレンダー コイン型電池CR1220による連続稼働
USBホスト USBメモリ(FAT32)専用、直接接続のみ
SSD不可、メモリカード不可、セキュリティ不可
通信インタフェース USB-CDC、USB-TMC、LAN(TCP-Socket)、
GP-IB(Gタイプのみ)
電源 AC100V/120V/220V/240V±10%、47Hz～63Hz
寸法・重量 107(W) x 124(H) x 313(D) 　約5.5kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-104A 3,300円 最大電流10A テストリード
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-246 3,300円 USB2.0ケーブル （A - B）
GRA-441-J 46,000円 PPxシリーズ用　ラックマウントアダプタ―　　JISタイプ
GRA-441-E 42,000円 PPxシリーズ用　ラックマウントアダプタ―　　EIAタイプ
GTL-303 9,300円 SMAケーブル
BA061 7,000円 BNC(P) - SMA(J) 変換

ダウンロード

内容 ダウンロードファイル＆関連リンク
 マニュアル PPRシリーズ　取扱説明書　2026/03/06
 マニュアル PPRシリーズ　プログラミングマニュアル　2026/03/06
 ソフトウェア PPRシリーズ用　サンプルアプリケーション　(VBA)
・PPRシリーズ用制御アプリケーション例（Excel-VBA）
・PPRシリーズ用簡易充放電アプリケーション (Excel-VBA)
　休止中に漏れ電流が気になる場合はブリーダー回路をオフしてください。
