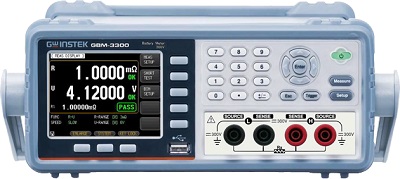

GBM-3000 バッテリーメータ

電池の開放電圧と内部抵抗を高精度に測定・判定します

GBM-3000シリーズは、各種電池に対応できる内部抵抗・開放電圧測定とコンペア機能で電池の劣化や不良を判定・記録できる3.5インチカラー液晶表示のバッテリーメータです 。
300V(GBM-3300)または80V(GBM-3080)までの電圧測定とAC 1kHzのテスト信号を使用した4線式測定法による抵抗測定を⾼確度、⾼分解能で⾼速におこないます。電圧測定は6桁表示、最⾼分解能10μ V、 測定基本確度±0.01%、抵抗測定は5桁表示、最⾼分解能0.1μ Ω 、測定基本確度±0.5%、最速60回/秒を実現しており、⾼分解能により単セルにおける良否判定や電池の直列接続、並列接続での測定、良否判定が可能です 。

Brand GW Instek
Model GBM-3000シリーズ
price 180,000円より
Status 発売中

Specification

●電池の出力電圧測定 最高300V(GBM-3300)、最高80V(GBM-3080)、最高分解能10uV、測定基本確度0.01%
●電池の内部抵抗測定(AC 1kHz) 最高3.2kΩ、最高分解能0.1uΩ、測定基本確度0.5%
●TFT 320x240 Color LCD
●コンペア機能(電圧・抵抗独立でHigh/Pass/Low)
●測定ログ・統計機能(最大10,000ポイント)
●インタフェース:USBホスト(USBメモリ)、USBデバイス(PC接続)、RS-232C、ハンドラー
●4線ケルビンクリップ付属(GBM-01、1.1m、最大90V)

Rating
項目 GBM-3300 GBM-3080
電圧 測定範囲 0.1uV ~ 300V 0.1uV ~ 80V
基本確度 0.5%+5digit
測定レンジ 8V、80V、300V 8V、80V
抵抗 測定範囲 0.1uΩ ~ 3.2kΩ
基本確度 0.01%+3digit
測定レンジ 3mΩ、30mΩ、300mΩ、3Ω、30Ω、300Ω、3kΩ
測定電流 1kHz(±0.5Hz)、最大100mA
測定速度 Slow(3回/秒)、Medium(14回/秒)、Fast(25回/秒)、Extreme Fast(65回/秒)
機能 接続異常検出、コンペア機能(電圧・抵抗独立)、測定ログ・統計機能(最大10,000ポイント)
インタフェース USBホスト(USBメモリ)、USBデバイス(PC接続)、RS-232C、ハンドラ
Lineup
型名 税抜価格(円) 最高測定電圧 諸元
GBM-3300 220,000 300V*

質量:2.8kg、寸法:264mm(W) x 107mm(H) x 309mm(D)、 消費電力:約10W

GBM-3080 180,000 80V
*標準ケーブルは耐圧が90Vです、90Vより高い電位の場合はGBM-03をご利用ください。
Series Features

2つの表示モード

主要測定パラメータ(R+V/R/V)のみを大きく表示し視認性の良いシンプルモードと、関連パラメータを同時に表示する標準モードの切り替えができます。

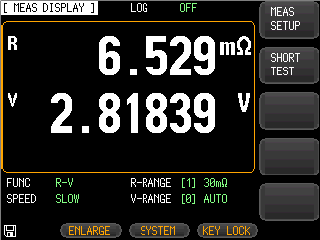

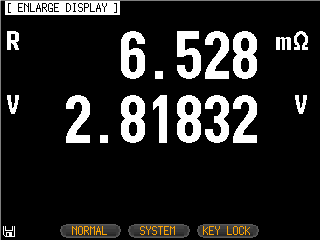

シンプルモード 標準モード

電圧・抵抗で独立したコンペア機能(PASS/FAIL判定)

電圧と抵抗それぞれ独立して、SEQ、PER、ABSの3種類のモードでHI/LO条件を設定できます。 最終的な総合判定とともに個々の判定を表示し、詳細な選別、分析が可能です。

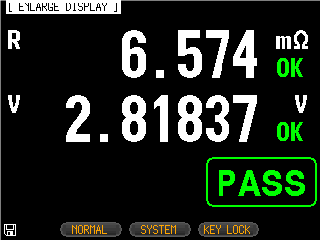

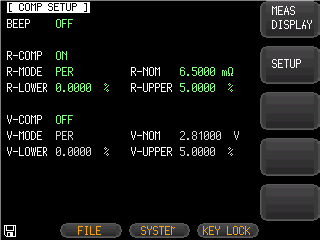

電圧/抵抗で独立した判定設定 判定表示

ログ・統計機能/サポート機能

電圧と抵抗、最大10,000組の測定データの本体内バッファ蓄積によるログと統計分析のリアルタイム表示ができます。また確実な測定を提供するテストフィクスチャ接続不良検出判定表示があります

SENCE開放

SOURCE開放

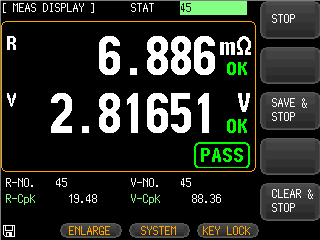

統計表示 接続エラー検出

標準テストフィクスチャ(GBM-01)

付属の標準テストフィクチャはケルビンクリップタイプの4線式を採用し、最大90Vまで測定できます。 オプションで同軸ピンタイプなどのテストフィクスチャもあります。

ケーブル全体 接続部
Download and Related Links
Content Download File and Related Links
  カタログ
  マニュアル
  ドライバ
・PC用USBドライバ(Win7/Win10) 対応機種:PCSシリーズ / GPDシリーズ / GBMシリーズ
  ソフトウェア
・Excel-VBAを利用したサンプルアプリケーション、32bit/64bit Excel対応
・USBでの利用はFTDI製USBドライバをインストールした後でご利用ください。
Related Accessories
Type name price exclusive of tax (yen) Content
GTL-232 2,500

RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル

GTL-246 2,500

USB2.0ケーブル (A-B)

GBM-01 11,600 ケルビンクリップ テストフィクスチャ、最大90V
GBM-02 24,400 同軸ピンプローブ テストフィクスチャ、最大80V
GBM-03 29,200 ツインピンプローブ テストフィクスチャ 、最大300V
GBM-S1 6,000 GBM-02/GBM-03用ゼロ点調整用ショートボード
GRA-422 6,000

2Uハーフサイズ向けラックマウントアダプタ
