降圧型DC/DCコンバータ実習キット

回路学習、シミュレーション、実装評価がすべて揃った実習システムキットです

電源開発の一連の流れが実習システムで習熟可能。高速電源回路シミュレータを活用し、基礎から応用までをカバーする、回路学習、シミュレーション、実装評価がすべて揃った実習システムキットを降圧用DC/DCコンバータの教育用にご用意しました。

Brand GW Instek
Model パワエレ実習システム
price お問い合わせください
Status 発売中

Specification

パワーエレクトロニクス(電力変換技術)は、「電力技術」、「電子工学」、「制御技術」の大きく3つの技術領域が求められます。限られた時間の中でこれらを習得するには、より効率的な学習キット、カリキュラムが求められます。
また、パワーエレクトロニクス分野では、大きなエネルギーを扱うことが多く、小さなミスによって設計品や部品の破損を伴うため、回路シミュレータを利用し、安全性を高めることが重要になります。
本実習キットによるパワーエレクトロニクス実習は高速回路シミュレータを利用し検討後、実回路での実装確認の電源設計の一連の流れが全て体験できる実習システムとなります。

Lineup

降圧型DC/DCコンバータ実習キットは以下の製品から構成されます。
・理論学習/シミュレータ  SCALE(株式会社スマートエナジー研究所)
・DSP開発キット      Code Composer Studio(日本TI)
・実習用降圧型DC/DCコンバータ  PEK-120
・実習キットアクセサリ   PEK-005A/PEK-006
・直流安定化電源      PSWシリーズ
・電子負荷装置       LSGシリーズ
・デジタルオシロスコープ  MDO-2000Eシリーズ
・パワーメータ       GPM-8213
別途Windows10(64bit)のPCが必要です。
用途・目的によって構成を変更することが可能です。詳細はお問合せください。

Series Features

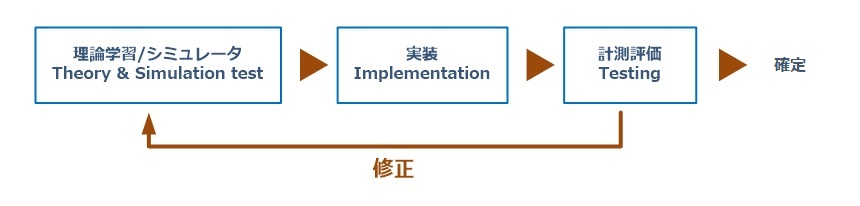

実習フロー

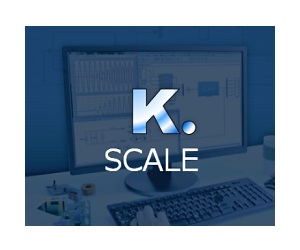

理論学習/シミュレータ SCALE

高速回路シミュレータ SCALEを利用した降圧型DC/DCコンバータの動作原理とその応用を学習でき、あらかじめ基本動作となる回路と設定は提供されていますのですぐに始めることができます。また回路をDSPのプログラムとして出力できるのでPEK-120への実装が簡単です。

*SCALEは株式会社スマートエナジー研究所の製品です。

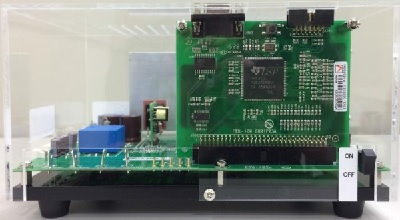

実習用降圧型DC/DCコンバータ PEK-120

PEK-120はDSP制御のバックコンバータとして実習で必要となるDSPプログラマー(JTAG)との連携、各ポイントでの絶縁された測定端子が準備されています。シミュレータの回路・パラメータをDSPコードに変換して書込み、動作させながら各ポイントのシミュレート波形と実際の測定波形の比較ができます。(DSPはTI製TMS320F2833528335を使用)

実習用回路として降圧型DC/DCコンバータのほかに、インバータ(単相/3相)や三相PMSMドライバなども用意がございますのでお問合せください。
・バックコンバータ:降圧式DC/DCコンバータで高めの直流電圧から低めの直流電圧に変換する装置
・インバータ:交流または直流から交流電圧を発生させる装置、周波数変換器をいいます。

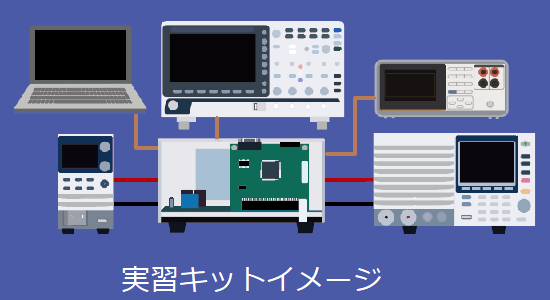

使用機材

実習にはキットの他に標準では直流安定化電源、電子負荷装置、デジタルオシロスコープ、パワーメータ(マルチメータ)、PCなどが必要です。
構成品の変更も可能ですのでお問合せください





応用実習例
・グリッドインバータ(太陽光/風力/水力/燃料電池など発電用途向け)
・モータコントローラ向け
