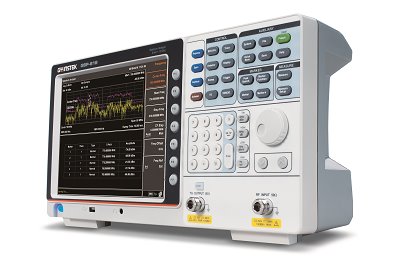

GSP-818 スペクトラムアナライザ
GSP-818
希望小売価格(税抜) 220,000円
在庫限り
ローコスト、大画面、スペクトラムアナライザ
GSP-818は、9kHz~1.8GHzの周波数範囲をサポートし、開発/生産段階でのRF製品のテストを提供するスペクトラムアナライザーです。
関連製品
トレース&マーカー機能
最大5つのトレースを同時表示でき、マーカーを指定できます。
タイム・スペクトログラム表示
トレースの蓄積によりパワーの時間的変化を色の違いでとらえる
ことができます。
判定機能(リミットライン)
画面上にエリアを設定しエリア外かどうかの判定ができます。
エリアは矩形選択とポイントを結ぶ直線による上限・下限となります。
外部I/O
前面 ・USB Host (USBメモリ用)・復調出力 (3.5mm2極フォーンジャック)
・トラッキングジェネレータ出力
・RF入力

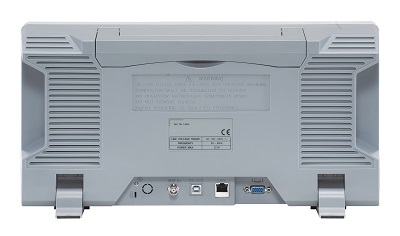

背面 ・リファレンス入力
・USB Device (USB-TMC規格 PC通信用)
・LAN LXI規格(class C、100BASE-TX AUTO-MDIX)
・VGA (800x600 SVGA D-sub15ピン出力 モニタ出力用)
分解能帯域幅(RBW)
標準モードと連続モードの他にオプションでEMI測定用モードがあります。
AM/FM復調機能
変調度や偏移、歪などの項目測定と復調したベースバンド信号の出力が可能です。
自動測定
隣接チャンネル電力(ACPR)、占有帯域幅(OBW)、チャンネル電力(CHPW)が自動で測定できます。
Windowsアプリケーション
USBまたはLANでPCと接続し、測定条件の設定およびトレースの取得が
可能なWindowsアプリケーションが付属しています。
シリーズ仕様
●周波数レンジ: 9kHz ~ 1.8GHz 、分解能1Hz
●ズーム機能による拡大表示
●パワーの時間遷移を表示するスペクトログラム機能(Time Spectrum)
●AM/FM変調測定・復調信号出力
●自動測定
隣接チャンネル電力測定(ACPR)
占有帯域幅測定(OBW)
チャンネル電力測定(CHPW)
●リミットラインによる判定機能
●保存先:USBメモリ、256MByte内蔵ディスク
●通信インタフェース:LAN、USB2.0
●10.4インチ大型LCD、SVGA外部出力
●オプション:(ソフトキー)
トラッキングジェネレータ(100kHz~1.8GHz) 、コネクタは標準装備
EMI測定用RBWフィルタ(200Hz~1MHz)
●Windowsアプリケーション(HPから入手)
●CEマーキング 対応
●寸法:421×221×115[mm]
●重量:約5kg
定格
周波数 | ||
周波数範囲 | 9kHz ~ 1.8GHz | |
帯域幅(RBW) | 10Hz ~ 500kHz:1-10ステップシーケンス、1MHz、3MHz | |
EMIフィルタ使用時 | 200Hz, 9kHz, 120kHz, 1MHz | |
振幅 | ||
振幅範囲 (プリアンプオフ) |
DANL~+10dBm, 100kHz~1MHz DANL~+20dBm, 1MHz~1.8GHz |
|
リファレンスレベル | -80dBm ~ +30dBm、0.01dBステップ | |
プリアンプ | 20dB nominal, 100kHz ~ 1.8GHz | |
最大DC入力 | 50VDC | |
最大入力電力(連続) | +30dBm | |
スイープ | ||
ノンゼロスパン | 10ms ~ 3000s | |
ゼロスパン | 1ms ~ 3000s | |
復調 | ||
復調範囲 | 100kHz ~ 1.8GHz | |
復調方式 | FM/AM | |
測定項目 | 変調周波数、変調度、SINAD、THD、周波数偏移 | |
カウンタ | ||
分解能 | 1Hz, 10Hz, 100Hz, 1kHz | |
入出力 | ||
RF入力 | N型コネクタ:メス、50Ω | |
リファレンス入力 | BNC:メス、50Ω | |
USBホスト | Type-A、USB2.0 USBメモリ用 | |
USBデバイス | Type-B、USB2.0 USB-TMC Class | |
LAN | 100Base-Tx Auto-MDIx、RJ-45、IPv4、LXI準拠(Webなし) | |
映像出力 | D-sub15:メス、SVGA 800x600 | |
復調出力 | 3.5mm 2極フォーンジャック | |
トラッキングジェネレータ(オプション) | ||
出力 | N型コネクタ:メス、50Ω、コネクタは標準装備 | |
周波数 | 100kHz~1.8GHz | |
電力 | -30dBm~0dBm | |
平坦性 | ±3dB | |
一般 | ||
表示 | 10.4インチLCD SVGA 800x600、外部出力あり | |
内蔵ディスク | 256MByte | |
使用温度 | 0℃~40℃ | |
電源 | 100VAC~240VAC (±10%)、50Hz~60Hz、22W | |
寸法・重量 | 421 x 221 x 115mm、約5kg |
ラインナップ・価格
対応アクセサリ
型名 | 希望小売価格(税抜) | 内容 |
---|---|---|
RLB-001 | 販売終了 |
リターンロスブリッジ |
ADB-002 | 8,800円 |
DCブロック BNC(F)-BNC(M) |
ADB-006 | 9,800円 |
DCブロック N(F)-N(M) |
ADB-008 | 8,800円 |
DCブロック SMA(F)-SMA(M) |
ATA-001 | 4,400円 |
BNC端子,3段ロッドアンテナ |
GPL-5010 | 82,000円 |
トランジェント・リミッタ BNC(F):入力-N(M):出力 |
GKT-001 | 46,800円 |
スペクトラムアナライザ用汎用アクセサリセット |
GKT-002 | 58,000円 |
スペクトラムアナライザ用CATVアクセサリセット |
GKT-003 | 38,000円 |
RLBアクセサリセット |
GKT-008 | 240,000円 |
GSP-9330/9300用EMI近傍界プローブセット |
ADP-001 | 8,800円 | BNC(J) - N(P) 50Ω |
ADP-003 | 8,000円 | N(J)-SMA(J) 50Ω |
BA061 | 7,000円 | BNC(P) - SMA(J) |
ダウンロード
内容 | ダウンロードファイル&関連リンク |
---|---|
カタログ | GSP-818 カタログ 2022/4/14 |
マニュアル |
GSP-818 取扱説明書(2023年8月更新)
パネル制御のみ、通信制御はプログラミングマニュアルを参照してください。
|
マニュアル |
GSP-818 プログラミングマニュアル(2023年8月更新)
通信制御部のみ、パネル操作は取扱説明書を参照してください。
|
ソフトウェア |
GSP-818用アプリケーションソフト
・GSP-818とPCをUSBまたはLANで接続し制御、トレース取得を行います。
・利用にはあらかじめNI-VISAのフルインストールが必要です。 ・LAN動作はあらかじめNI-MAXにGSP-818のIPアドレスを登録し、アクセス名を確定してください。 |
ソフトウェア |
GSP-818 サンプルアプリケーション(Excel-VBA)
・利用にはあらかじめNI-VISAのフルインストールが必要です。
・LAN動作はあらかじめNI-MAXにGSP-818のIPアドレスを登録し、アクセス名を確定してください。 ・本アプリは通信及びコマンドの確認用です。コマンド発行・受信とトレースデータの取得ができます。 |
