LCR-8200シリーズ 広帯域LCRメータ

最高30MHzの広帯域LCRメータ

7インチカラーLCD表示の広帯域LCRメータです。

Brand GW Instek
Model LCR-8200シリーズ
price 950,000円から
Status 2021年5月発売

Specification

◆広帯域テスト周波数:DC、10Hz〜30MHz (LCR-8230)
7インチLCDカラーディスプレイ
0.08%の基本精度
◆測定パラメータとモニタの4項目を同時に表示:
  測定パラメータ:Ls、Lp、Cs、Cp、Rs、Rp、X、R、|Z|、G、B、|Y|、D、Q、θd、θr、DCR
◆リスト掃引測定:15ステップ測定を実行
◆最大9個のBIN測定機能
◆2つの測定項目を同時にグラフ表示が可能なスイープ機能
◆PASS/FAIL判定機能
内部DCバイアス電圧は±12Vまで可変可能
オートレベルコントロール機能により一定の信号レベルをDUTに印加
設定・測定結果をUSBメモリに保存可能
制御インターフェース:RS-232C、USB、LAN、GP-IB、ハンドラ
LabVIEWドライバおよび専用アプリケーション
寸法・重量 346 (W) X 145 (H) X 335 (D) mm、 約3.3kg
◆付属品 取扱説明書(英文のみ)、電源コード、ケルビンクリップテストリード

本製品は受注生産品です。

Rating
周波数範囲
LCR-8230:DC、10Hz ~ 30MHz、LCR-8220:DC、10Hz ~ 20MHz、LCR-8210:DC、10Hz ~ 10MHz
LCR-8205:DC、10Hz ~ 5MHz 、LCR-8201:DC、10Hz ~ 1MHz
周波数確度
6 桁、 0.0007%±0.1Hz
出力インピーダンス
25Ω / 100Ω 選択可能
基本確度
±0.08%
テストスピード
MAX: 2.5ms(>10kHz)、 FAST: 50ms(>20Hz)、 MEDIUM: 100ms、 SLOW: 300ms、 SLOW2: 600ms
テスト信号レベル
AC 電圧 10mV ~ 2Vrms (FREQ. ≦1MHz), 10mV ~ 1Vrms (FREQ. > 1MHz or FREQ. ≦1MHz and RO=25Ω)
AC 電流 100μA ~ 20mArms (RO=100Ω), 200μA ~ 40mArms (RO=25Ω)
DCR 電圧 1Vdc (40mA max.)
測定パラメータ 最大4つのパラメータを測定/同時表示可能
Impedance (Z), Inductance (Ls / Lp), Capacitance (Cs / Cp), AC Resistance (Rs / Rp), Quality Factor (Q),
Dissipation Factor (D), Admittance (Y), Conductance (G), Reactance (X),Phase Angle (θd / θr),
Susceptance (B), DC Resistance (Rdc)
リスト測定
リストステップ数 15
設定項目 Freq/Vac/Iac/DC Bias/Comp/BIN
トリガー AUTO, REPEAT, SINGLE
スイープ測定
グラフ 2本のグラフ表示が可能
スイープ項目 Freq/Vac/Iac, Keep Trace
その他機能
自動レベル制御 あり
DCバイアス 0 ~ ±12V
ハンドラー PASS, FAIL and OK, NG or BIN 1-9
その他特長
補正 Open/Short/HF Load/Load
V/Iモニター Vac, Iac, Vdc, Idc
コンパレータ Value, Δ, Δ%
ブザー機能 OFF, Pass, Fail
平均 1 ~ 64 回
ディスプレイ 7インチカラー液晶 (800x480)
インターフェース USB(CDC)/GP-IB/LAN/RS-232C/ハンドラー/USBホスト/トリガー入力
電源 AC 100V~240V, 50/60Hz; 消費電力: 最大65VA
付属品 取扱説明書(英文のみ)、電源コード、LCR-06B(ケルビンクリップテストリード)
寸法 346 (W) X 145 (H) X 335 (D) mm
重量 約3.3kg
Lineup
Series Features

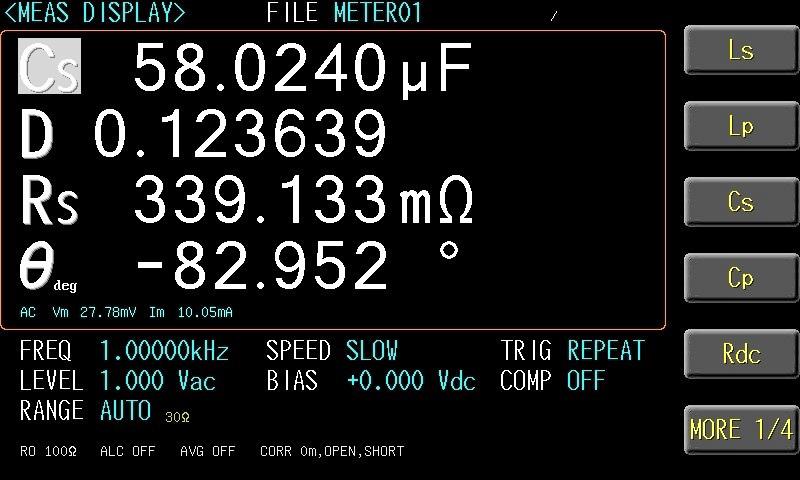

表示モード

標準測定画面では17種類の項目から4つを選択して数字で表示することができます。測定パラメータ:Ls、Lp、Cs、Cp、Rs、Rp、X、R、|Z|、G、B、|Y|、D、Q、θd、θr、DCR

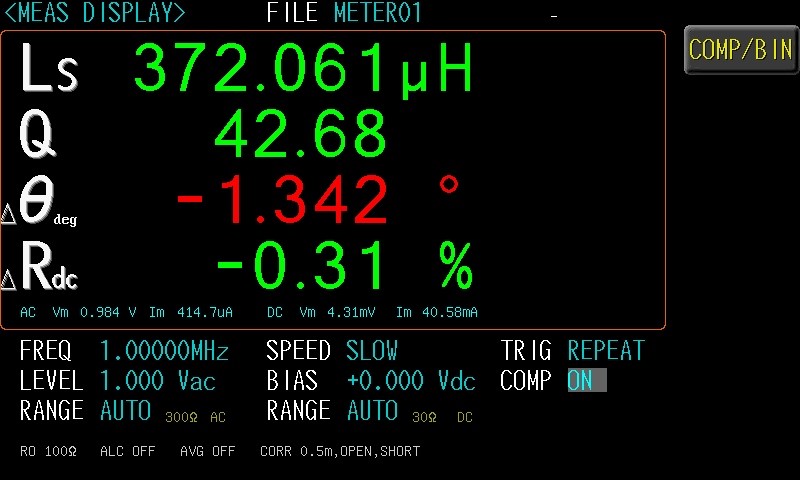

判定機能

画面に表示した4項目についてそれぞれ判定基準を設定し、PASS/FAILの判定をおこないます。判定結果に応じてブザー音、ステータス出力などの出力が可能です。

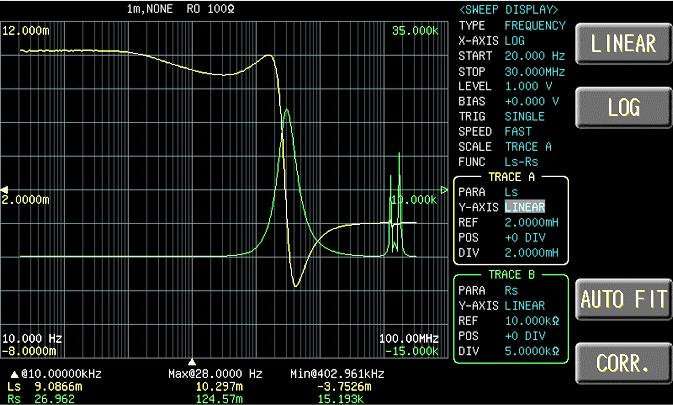

スイープ機能

2つの表示項目のトレース表示が可能なスイープ機能は周波数・電圧・電流に対してスイープを行ないます。グラフとして表示された画像はUSBメモリにも保存が可能です。

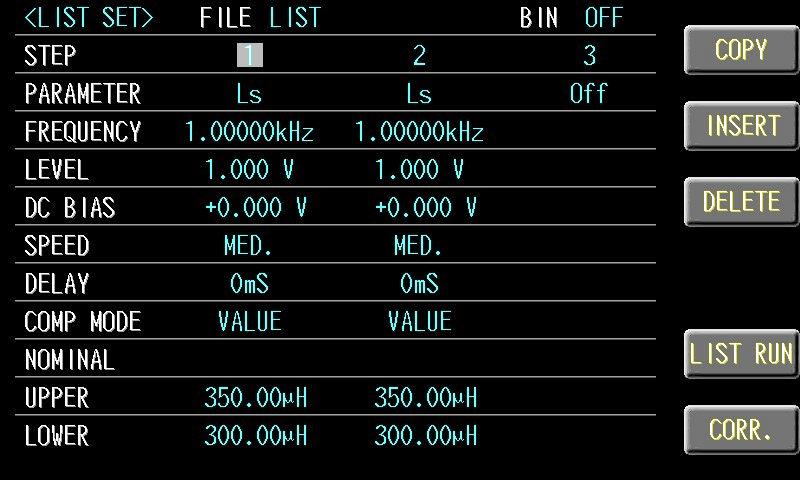

リスト機能

設定を変更しながら15ポイントまでの測定を順番に行い表示します。

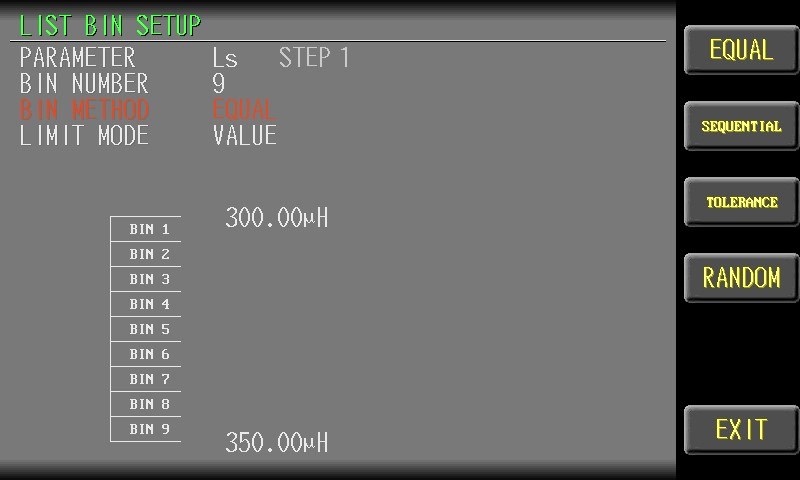

BIN判定機能

最大9エリアに分割した測定値のそれぞれの頻度などを表示します。

テストフィクスチャ

LCR-16B(ケルビンクリップテストリード)が標準で付属します。オプションでSMDやアキシャル部品への対応が可能です。

その他の機能

 機  能    内  容
オートレベル 印加電圧または印加電流を周波数が変化しても一定にして測定を行う機能です。
トリガ入力 測定の開始を外部から指定できる機能です。
外部制御 USB/GP-IB/RS-232C/LANが使用可能です。
ハードコピー スイープのグラフ表示や4項目表示の画面をUSBメモリに保存可能です。
Download and Related Links
Content Download File and Related Links
  カタログ
  マニュアル
  ドライバ
・LCR-8200用Windows7用USBドライバ  Windows10では不要です。
  ソフトウェア
・NI-VISAが必要です。
・.net Framework 3.5相当が必要です。Win10ではWindows機能の追加でインストールします。
Related Accessories
Type name price exclusive of tax (yen) Content

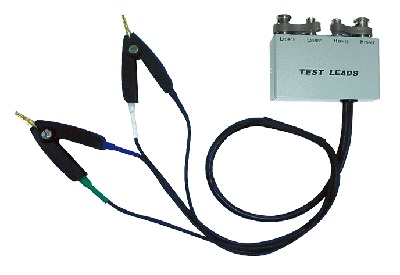

LCR-06B 25,000

LCRメータ用ケーブル
4線ケルピンクリップ テストリード

LCR-07 20,000

LCRメータ用ケーブル
ワニ口クリップ2線テストリード、GNDケーブル付き

LCR-08 40,000

LCRメータ用ケーブル
SMD用クリップピン

LCR-12 44,000

LCRメータ用ケーブル
4線ケルビンクリップ+GNDクリップ

GTL-246 2,500

USB2.0ケーブル (A-B)

GTL-248 14,800

GP-IBケーブル(2m)
