製品詳細

GSM-20H10 DCソースメジャーユニット

GSM-20H10

希望小売価格(税抜)  650,000円から

発売中

高精度の定電圧源/定電流源と、高分解能の電圧/電流測定機能を備えたソースメジャーユニット。

GSM-20H10は、高精度の直流定電圧源/定電流源と、高分解能の電圧/電流/抵抗測定機能を備えたソースメジャーユニット(SMU)です。
±210Vまでの電圧発生、±1.05Aまでの電流発生が可能です。最小出力分解能は10pA/1μV
測定機能はデジタルマルチメータの様にNPLCの設定で分解能と測定スピードを可変することができ、基本確度0.012%(5½桁分解能時)で高精度測定が可能です。
出力は4象限動作でソース(電流の供給)とシンク(電流の吸い込み)が可能。
基本となるDC出力に加え出力値を変化させるシーケンス機能を搭載していますので、ダイオードやLED等半導体や電子部品のI-V特性測定も容易に行うことができます。
SMUはソースとメジャーを一連に動作させることができますので、これまでの電源とDMMをそれぞれ制御していた場合に比べその連動性が向上しますので、システム全体の簡素化や使いやすさにつながる便利な1台です。

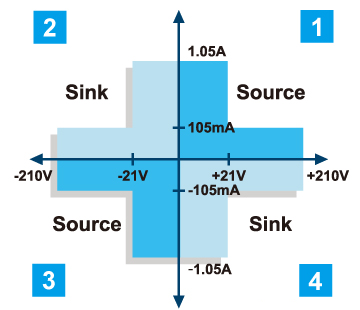

4象限出力、最大±210V/±1.05A/22W

最大22Wの4象限動作が可能です。①と③象限ではソース(電流の供給)動作として、②と④象限ではシンク(電流の吸い込み)として動作とします。微小電流の一定値で充電や放電を行いながら、その端子間電圧を測定する様な動作も本器一台で可能となります。


【2つの出力範囲】
・±21Vまで、±1.05A
・±210Vまで、±105mA

【最小印加分解能】
10pA, 1μV


電流発生

レンジ 出力
1μA ~1.00000μA
10μA ~10.0000μA
100μA ~100.000μA
1mA ~1.00000mA
10mA ~10.0000mA
100mA ~100.000mA
1A ~1.00000A

電圧発生

レンジ 出力
200mV ~200.000mV
2V ~2.00000V
20V ~20.0000V
200V ~200.000V

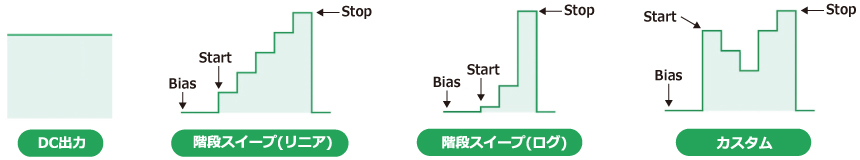

4つのシーケンス出力モード搭載

基本となるDC出力に加え、出力値を変化させるシーケンス機能を搭載しています。シーケンス機能は、一定のステップで電圧/電流を変化させたい時などに使用できる大変便利な機能です。シーケンス機能には4つのモードがあり、最大2500のシーケンスポイントの設定が可能です。


ソースメジャー機能

本器はソース動作やメジャー動作に加えて、一連のソース・メジャー動作を行うことができます。それぞれ個々の機器で行っていた場合に比べその連動性の 調整等を行う手間が省ける為テストシステム全体の簡素化や使いやすさの向上につながります。また、遅延時間を動作内に含む「ソース・ディレイ・メジャー」 サイクルは、印可後の安定した状態での測定を可能にします。

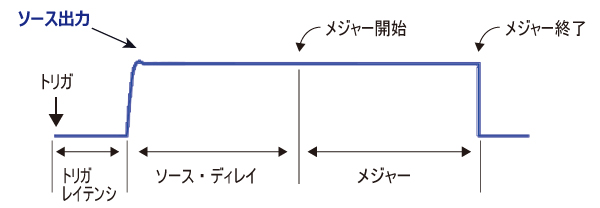

【ソース・ディレイ・メジャー】
ソース出力後、DUT 初期の応答状態が不安定な場合があります。 ソース出力後にメーターが測定を開始する場合、ディレイ時間を設定して不安定な期間を過ぎた後に測定を開始し、安定した測定結果を得ることができます。印加後に負荷の応答を待って測定する場合などに有効に機能します。

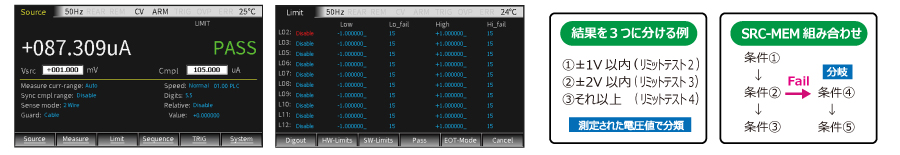

リミテッドテスト

測定された値に対してリミット値(上限値と下限値)を設定し、Pass/Fail判定可能なリミットテスト機能を備えています。


リミットテストは、全部で11のタイプのテストが可能で複数のリミット値に対する判定を行うことができます。また、シーケンス機能のSRC-MEM(ソースメモリ)と組み合わせることで、複数条件(ソースモード、リミット値、リミット判定により条件分岐)でのテストも可能になります。


サンプリング・スピード(NPLC)

測定の際のサンプリング・スピードは0.01PLC~10PLCの選択が可能です。AC電源周波数が50Hzの場合、1PLCは20msec、2PLCは40msecとなります。

サンプリングモード Fast Medium Normal High
NPLC 0.01 0.1 1 10
測定桁数 3 1/2 4 1/2 5 1/2 6 1/2

シリーズ仕様

・4象限出力、最大±210V/±1.05A/22W
・最小出力分解能、10pA/1μV
・基本のDC出力に加え、4つのシーケンス出力機能
 (階段(リニア)、階段(ログ)、カスタム、メモリ)
・電圧、電流、抵抗測定機能
・測定基本確度0.012%(5½桁分解能時)
・サンプリング・スピード可変
・SDM(ソース・ディレイ・メジャー)サイクル機能
・リミットテスト
・5つの演算機能内蔵
・過電圧(OVP) / 過温度(OTP) 保護機能
・4.3インチ液晶ディスプレイ、数値キー入力
・リアルタイムクロック内蔵

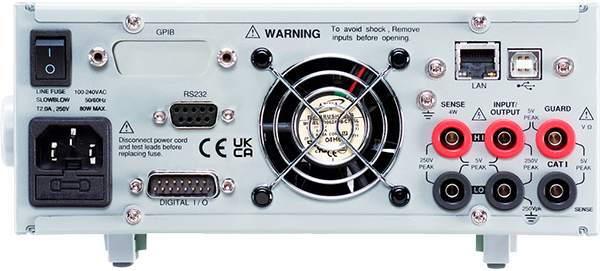

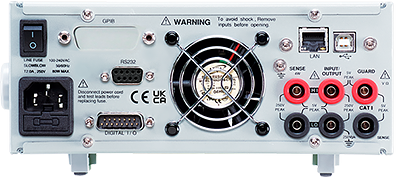

・リモートインタフェース(RS-232C、USB-TMC、LAN)
・GPIB付モデル:GSM-20H10G

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル (A - B)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GSM-20H10 カタログ 2023/5/31更新
 マニュアル GSM-20H10_取扱説明書ファイル 2023/5/25更新
 ソフトウェア GSMシリーズ用アプリケーション
・GSMシリーズを制御するアプリケーションです。
・LabVIEW2012用ランタイムライブラリが必要です。
・Windowsの設定で.net framework3.5を有効にしてください。
 ソフトウェア GSMシリーズ用サンプルアプリケーション
・ExcelVBAとNI-VISAによるサンプルアプリケーションです。
