リーケージカレントテスタ GLC-10000

GLC-10000

希望小売価格(税抜)  480,000円

発売中

漏れ電流を測定し、電気・電子デバイスの安全性をより確かなものに

GLC-10000は電気機器および医療用機器の漏れ電流を測定する試験器です。

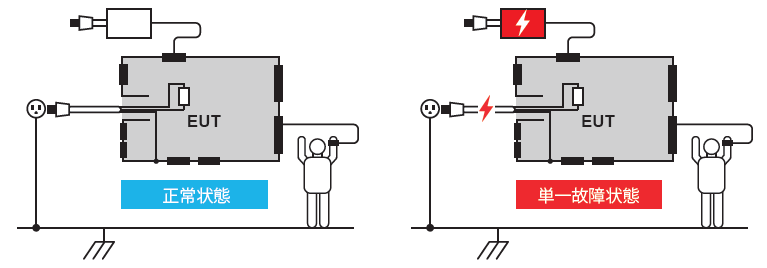

本器はオペレータおよび被験者の安全を確保するために、正常状態および単一故障状態の動作条件の下で漏れ電流試験を行います。
漏れ電流試験は、接地漏れ電流/外装漏れ電流/患者漏れ電流の 3 つの基本タイプに分類できます。
リーク電流の測定を必要とする IEC、UL、他の国際的な電気安全規格に準拠しています。

GLC-10000は、オペレータ・被験者の安全を確保するために、正常状態および単一故障状態の動作条件の下で漏れ電流試験を行います。
漏れ電流試験は、接地漏れ電流/外装漏れ電流/患者漏れ電流の 3 つの基本タイプに分類できます。
本器は、リーク電流の測定を必要とする IEC、UL、他の国際的な電気安全規格に準拠しています。

軽量コンパクト設計

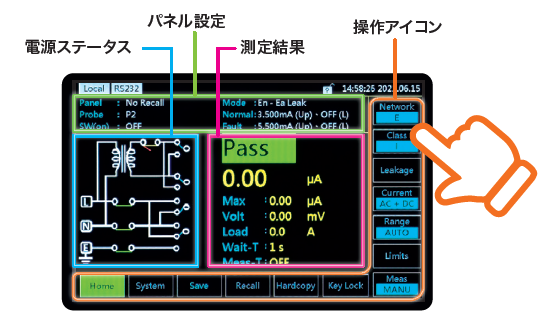

7インチ TFT LCD 、タッチパネル

7インチのカラー液晶とタッチパネル搭載。シンプルで直感的な操作が可能。

7インチ TFT LCD 、タッチパネル

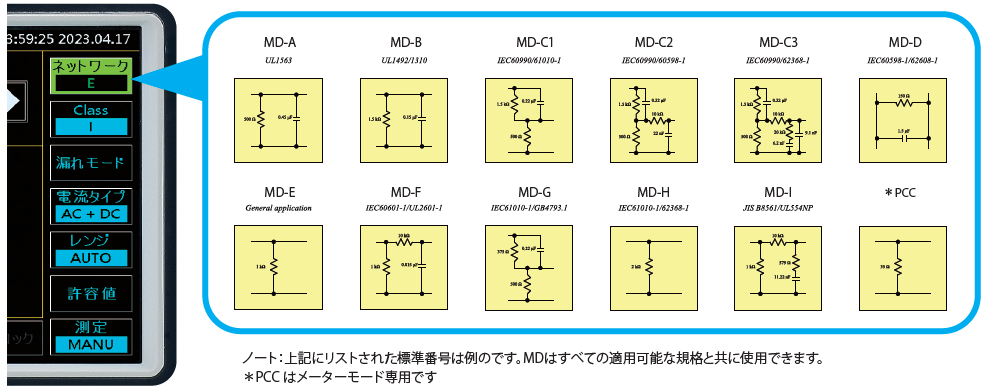

12種類の測定ネットワーク搭載(IEC60601-1:2020含む各種規格に適合)

当製品は、12種類の測定ネットワークを搭載しており、幅広い規格に対応しています。 多彩な測定ネットワークの搭載により、異なる評価基準や要件に適合し、信頼性の高い測定が可能となります。

12種類の測定ネットワーク搭載(IEC60601-1:2020含む各種規格に適合)

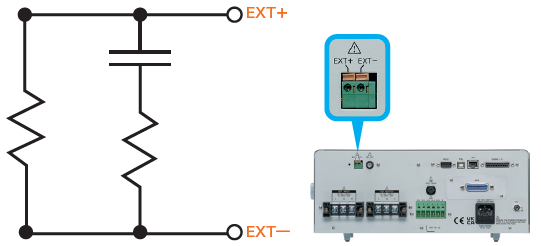

拡張測定ネットワーク用外部端子搭載

新たに追加する測定ネットワークがあれば拡張用の端子を介して測定可能。

拡張測定ネットワーク用外部端子搭載

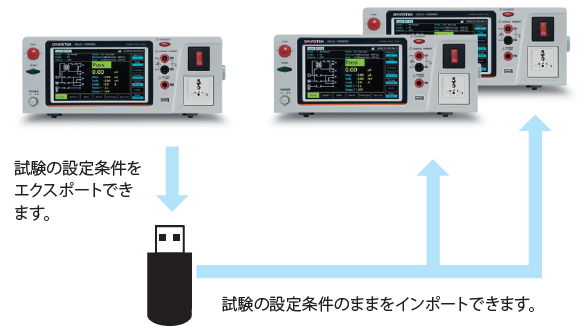

USBメモリーを介してテスト条件のコピーが可能

設定パラメータ、測定結果、画面ハードコピーはUSBメモリも利用可能。

USBメモリーを介してテスト条件のコピーが可能

シリーズ仕様

●一般的な電気機器・医療用機器の漏れ電流測定に最適
●7 インチ、タッチパネル搭載
●12 種類の測定ネットワーク搭載(IEC60601-1:2020 含む各種規格に適合)
●漏れ電流最大50mA 測定可能
●測定ネットワーク拡張用に外部端子搭載
●設定パラメータは本体内に30 個までメモリ可能
●測定結果は本体内に1000 個までメモリ可能
●設定パラメータ、測定結果、画面ハードコピーはUSB メモリにファイルとして保存・呼出が可能
●標準インタフェース:USB ホスト/ デバイス、RS-232C、LAN、Signal I/O、
 オプション:GP-IB

定格

レンジ 範囲 分解能 確度
DC 50.00mA 4.00mA~50.00mA 10uA ±(2.0%rdg+6dgt)
5.000mA 0.400mA~5.000mA 1uA ±(2.0%rdg+6dgt)
500.0uA 40.0uA~500.0uA 0.1uA ±(2.0%rdg+6dgt)
50.00uA 4.00uA~50.00uA 0.01uA ±2.0%fs
AC/ AC+DC 周波数 0.1Hz ≦ f ≦ 15kHz 15Hz ≦ f ≦ 100kHz 100kHz < f ≦ 1MHz
50.00mA 4.00mA~50.00mA 10uA ±(4.0%rdg+10dgt) ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
5.000mA 0.400mA~5.000mA 1uA ±(4.0%rdg+10dgt) ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
500.0uA 40.0uA~500.0uA 0.1uA ±(4.0%rdg+10dgt) ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
50.00uA 4.00uA~50.00uA 0.01uA ±4.0%fs ±2.0%fs ±2.0%fs
ACピーク 周波数 15Hz≦f≦10kHz 10kHz≦f≦100kHz 100kHz<f≦1MHz
75.0mA 5.0mA~75.0mA 100uA ±(2.0%rdg+6dgt) ±5.0%fs ±15%fs
7.500mA 0.50mA~7.50mA 10uA ±2.5%fs ±5.0%fs ±15%fs
750.0uA 4uA~750uA 1uA ±4%fs ±5.0%fs ±20%fs
EUT 電圧 / 電流 300V 85V~300V 0.1V ±(5%rdg+10dgt)
20A 0.5A~20A 0.1A ±(2%rdg+5dgt)
電源 For GLC-10000 AC 100V~240V±10%, 50/60Hz; 消費電力 : Max. 50VA
For EUT IN AC 100V~240V±10%, 50/60Hz, 20A
EUT OUT (Front) AC 100V~240V, 50/60Hz, 10A
EUT OUT (Rear) AC 100V~240V, 50/60Hz, 20A

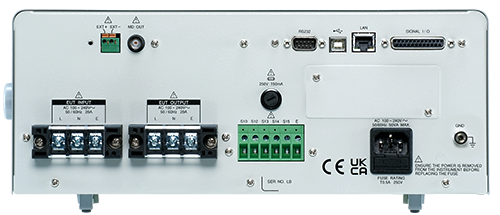

インタフェース RS-232C, USB host & device, LAN, Signal I/O , GP-IB (オプション)
寸法 342 (W) x 133.87 (H) x 348.51 (D) mm
質量 約7.5kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-207A 4,600円 DMM用テストリード 1組 (黒・赤 各1本) 0.8m
GTL-246 3,300円 USB2.0ケーブル (A - B)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GLC-10000 カタログ 2023/9/28更新
 マニュアル GLC-10000 取扱説明書
