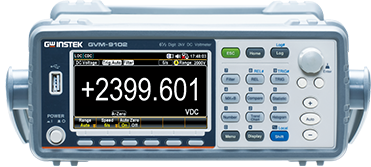

6 1/2桁 2kV デジタルボルトメータ

GVM-9102 は、6 1/2 桁分解能を持つ2kV 直流電圧計です。既存のキャリブレータでは対応困難な1000V以上の領域において、0.01％の基本確度を実現。
デジタルマルチメータと同様の最速時10k/s の⾼速サンプリングレート、演算機能を備え、様々な測定アプリケーションに対応しています。また、多様な通信インタフェース（USB、LAN、RS-232C）を搭載し、⾃動化にも最適な1 台です。

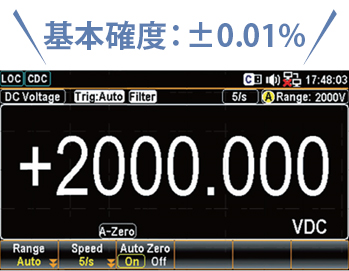

1000V超の領域で0.01%の基本確度を実現

既存のキャリブレータでは対応困難な1000V以上の領域において、0.01％の基本確度を実現。
（GVM-9102の校正が可能な機関は限られています。詳細はお問い合わせ下さい。）

1000V超の領域で0.01%の基本確度を実現

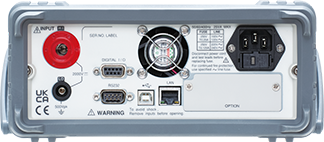

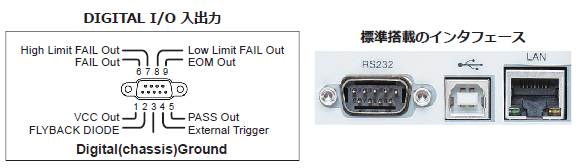

リモート制御可能な豊富なインタフェース

リモート制御⽤の通信インタフェース(RS-232C, USB, LAN) を標準で備えています。また、DIGITAL I/O 端⼦を使⽤することで外部トリガ信号での測定制御や、リミットテストでのPASS/FAIL 信号も出⼒することが可能です。

リモート制御可能な豊富なインタフェース

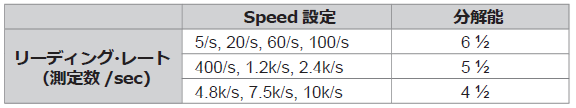

分解能・サンプリングレート

⾼精度⾼分解能測定の6 1/2 桁モードから、最速時10k/sec まで、⽤途に応じた使い⽅が可能です。また、100ｋの測定値バッファを備えていますので、ロギング測定にも使⽤することができます。

分解能・サンプリングレート

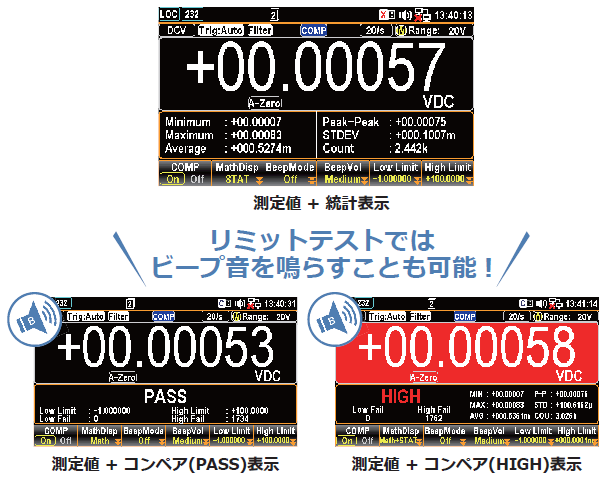

統計・コンペア等便利な機能搭載

当社デジタルマルチメータにも搭載されている統計機能やリミットテスト(コンペア)機能も備えており、測定値と共にディスプレイにも表⽰させることができます。またコンペアではPass またはFail 結果でビープ⾳を鳴らすことも可能です。

統計・リミットテスト等便利な機能搭載

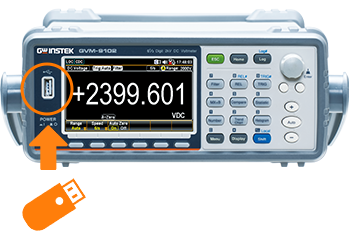

USBログ機能でお手軽データ保存

シリーズ仕様

●6 1/2桁表⽰：2,399,999 カウント
●4.3インチカラーTFT液晶
●DCV基本確度：0.01%
●画⾯表⽰：数値表⽰, ヒストグラム, バーメーター, トレンドチャート
●メモリ⻑：100kポイント
●最⼤⼊⼒電圧：2.4ｋV
●制御用アプリによるリモート制御
●標準インタフェース: USB ホスト,USBデバイス, RS-232C, LAN, デジタルI/O
●インタフェースオプション: GP-IB（スロットイン）

定格

DC 電圧※1	レンジ※２	1年 TCAL ±5℃	温度係数
	20.00000V	0.0100 + 0.0030	0.0010 + 0.0005
	200.0000V	0.0100 + 0.0010	0.0010 + 0.0005
	2000.000V	0.0100 + 0.0010	0.0010 + 0.0005

※1:［DC仕様条件］60分以上のウォームアップ時間、リーディングレート5/s 、Auto-Zero オン
※2:全てのレンジは、20% のオーバーレンジ

ラインナップ・価格

対応アクセサリ

型名	希望小売価格(税抜)	内容
GRA-454	お問合せください	2Uハーフサイズ向けラックマウントアダプタ（2台）
GRA-422	8,000円	2Uハーフサイズ向けラックマウントパネル
OPT01-GP-DM906X	24,800円	GDM-906Xシリーズ用GP-IBカードオプション
GTL-232	4,000円	RS-232Cケーブル：Dsub 9pin(メス)-9pin(メス)、クロスケーブル

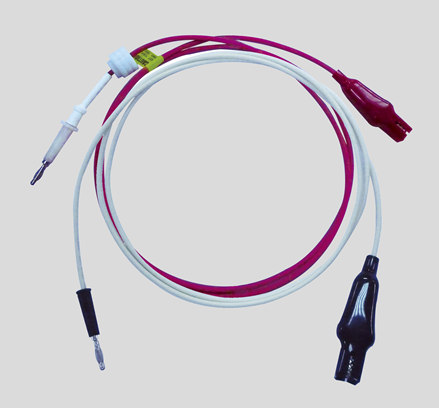

GHT-116B	6,200円	テストリード黒
GHT-116R	6,200円	テストリード赤
CB-2420P	20,000円	GP-IBケーブル(2m)

ダウンロード

内容	ダウンロードファイル＆関連リンク
カタログ	GVM-9102 カタログ
マニュアル	GVM-9102 取扱説明書　英文・和文説明書は作成中となっております。

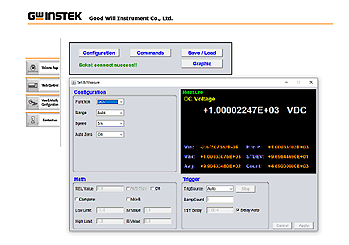

ソフトウェア	GDM-906x/GVM-9102用アプリ　DMM VIEW2 Ver1.13 ・GDM-906xシリーズ/GVM-9102を制御、測定値を取得してログ表示を行うアプリケーションです。　USB/LAN/RS-232C/GP-IBの各インタフェースが利用できます。　NI-VISA Full Ver14.0以後が必要です。対象OS:Windows11
ドライバ	GVM-9102用　LabVIEW2015ドライバ
