製品詳細

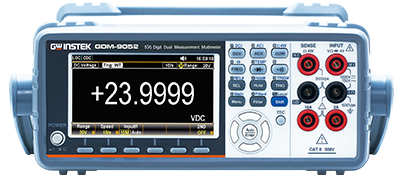

5 1/2桁デジタルマルチメータ GDM-9052

GDM-9052

希望小売価格(税抜)  99,800円

発売中

5 1/2桁 239,999カウント

GDM-9052は、239,999カウントの5 1/2桁デジタルマルチメータです。4.3インチ TFT カラー液晶ディスプレイを採用し優れた視認性を実現しています。デュアルディスプレイ機能では、入力信号の2つの測定値を同時に表示することができ、測定機能は電圧・電流・抵抗・温度 ・周波数・キャパシタンスなどの基本機能と、豊富な演算機能を使用することで、効率的かつ効果的な測定が可能となります。 インタフェースは、USB・RS-232Cを標準装備しています。また、コンペア測定結果の出力やリレー制御にも使用できるハイ・ロー信号を出力可能なデジタルI/Oも装備し、開発・設計から生産・教育現場まで幅広い分野でご使用頂けます。

※熱電対入力に対応した一般的な測定器とは異なり、本器では入力端子温度を内部的に測定して測定点の温度を補償する「内部基準接点補償」に対応しておりません。基準接点補償温度は手動による数値入力のみとなります。

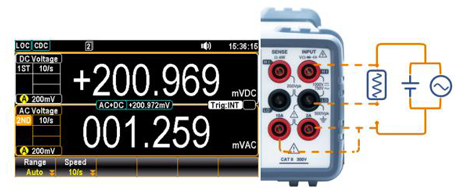

デュアル測定モードによる2つのパラメータの同時表示が可能

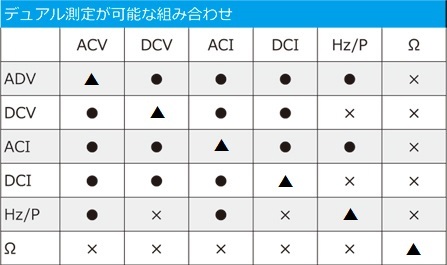

デュアル測定機能は、第1ディスプレイ(上段)と第2ディスプレイ(下段)に異なる測定値を表示することができます。測定項目は様々な組み合わせ(●)が可能なため測定時間の短縮が可能です。同一項目を両方に指定する場合(▲)は、同一入力の測定を順番に行い表示しますので、表示値が異なる場合があります。また同一項目で2か所のポイントの測定はできません、電圧・電流の同時測定は電圧降下による誤差はありますが可能です。

測定スピードと分解能

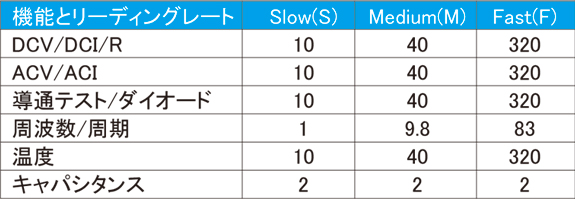

測定項目とリーディングレートの関係は下記のようになります。

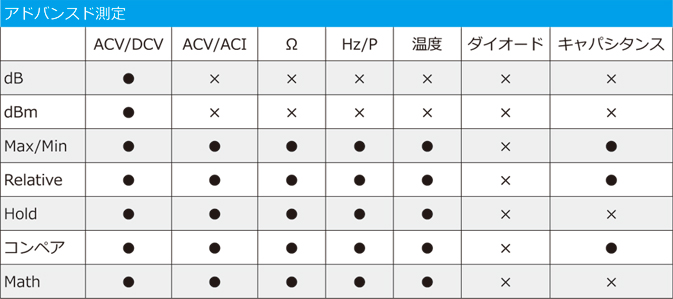

アドバンス測定

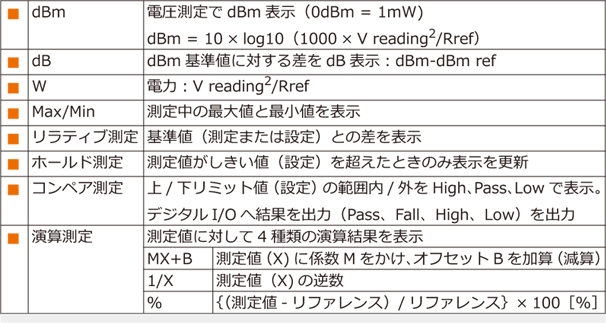

DC電圧、DC電流など11種類の基本測定に加え、dBm、dB、Max/Min、リラティブ、ホールド、コンペア、演算測定(MX+B、1/X、%、統計)と10種類のアドバンス測定機能があります。

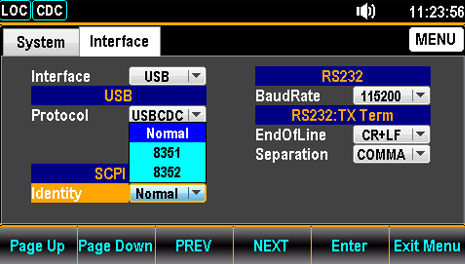

旧モデル「GDM-8351」のコマンド互換モードも用意しています。

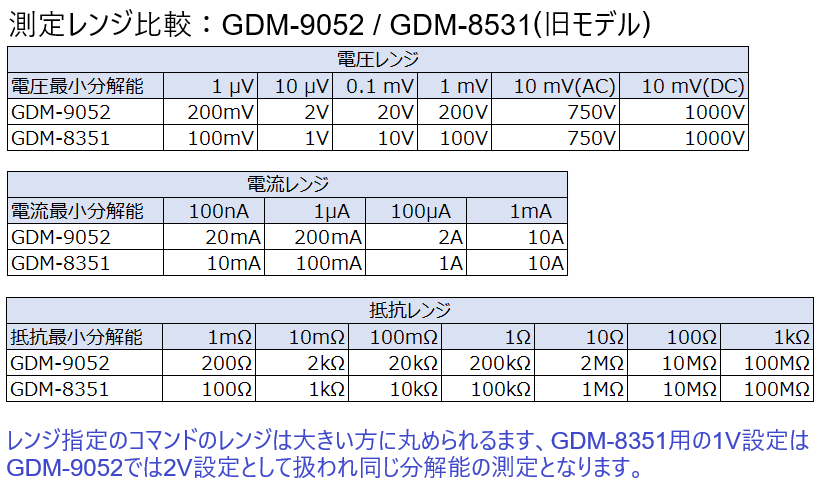

互換モードでは機種名の問合せを旧機種として応答します。GDM-8351とGDM-9052では通信コマンドはほぼ互換となりますが一部のレンジで範囲が異なります。
両機種はコマンドレベルでは互換となりますが、測定や応答のタイミングが微妙に異なる場合がありますので置き換えは十分検証してからおこなってください。

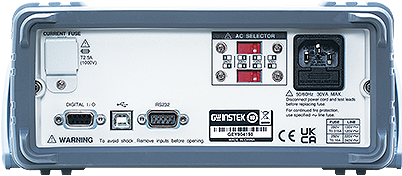

また、外部I/OのコネクタがD-sub9メスに変更となっています。


シリーズ仕様

●5 1/2桁表示:239,999カウント デュアルディスプレイ
●4.3インチカラーTFT液晶
●DCV基本確度:0.012%
●自動識別機能(Auto-Identification (A.I.))を搭載し、信号の種類(AC/DC電圧、ダイオード、抵抗、導通)を自動検出
●12種類の測定機能:DCV、ACV、DCI、ACI、2W/4W抵抗、周波数、周期、ダイオード、導通テスト、温度、キャパシタンス
●真の実効値(AC、AC+DC)
●デュアル測定:2つのパラメータ(例:DCV+DCI)を同時表示可能
●豊富な演算機能:最大値/最小値、REL/REL#、比較、HOLD、dB、dBm、MX+B、%、1/X
●デュアルモード(標準比較モードとユーザー定義モード)に対応したデジタルI/O
●標準インタフェース:RS-232C、USBデバイス(USB-CDCおよびUSB-TMCモードをサポート)
●GDM-8351互換機能により、アプリケーション大幅改修なしで入替えが可能(レンジが一部異なります)
●消費電力 最大30VA
●302(W) × 107(H) × 268 (D) mm 約3.2kg

※熱電対入力に対応した一般的な測定器とは異なり、本器では入力端子温度を内部的に測定して測定点の温度を補償する「内部基準接点補償」に対応しておりません。基準接点補償温度は手動による数値入力のみとなります。

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GBM-01 14,000円 ケルビンクリップ テストフィクスチャ、最大90V 1.1m
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ
GDM-TL1 5,300円 DMM用テストリードセット
GRA-422 8,000円 2Uハーフサイズ向けラックマウントパネル
GRA-454 お問合せください 2U用ハーフサイズ向けラックマウントアダプタ(2台)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GDM-9052シリーズ カタログ
 マニュアル GDM-9052 取扱説明書 2025/7/22
 ドライバ GDM-90xxシリーズ用USB-CDCドライバ(Win7)
・GDM-9060、9061、9052、9041、9042、9042G対応
・Windows10/11ではOS標準で認識されるので本ドライバは不要です。
 ドライバ GDM-9052シリーズ LabVIEW2012用ドライバ
 ソフトウェア GDM-9000シリーズ用サンプルアプリケーション
・GDM-9052/904xシリーズ用サンプルアプリ
  VBA/VB.net/VC#/Python対応
 関連リンク デュアル表示デジタルマルチメータの誤差について
