PSW シリーズ ワイドレンジ直流安定化電源(GWInstek)

定格電力内で柔軟かつ効率的に電圧/電流を出力

PSWシリーズは、最大定格電力内で広範囲の電圧出力・電流出力が可能なスイッチング方式の直流安定化電源です。出力容量は360W/720W/1080Wの3タイプ、最大電圧は30V/80V/160Vのタイプ、幅広い用途に対応します。またUSB、LANポートを標準装備、ラック組込みにも対応していますので、システム用電源にも対応が可能です。

Brand GW Instek
Model PSWシリーズ(GWInstek)
price 90,000円から
Status 販売終了

Specification

●出力電圧 30V~800Vまでの5タイプ、出力容量 360W/720W/1080Wの3タイプ、全15機種をラインナップ。
●定格電力内出力可変、ワイドレンジ出力スイッチング方式、定電圧(CV)動作/定電流(CC)動作、USB、LANを標準装備(GP-IBはオプション)
●2台までの直列接続※、3台までの並列接続が可能。
●ワールドワイド対応AC入力

●取扱終了となりました。TEXIOブランドのPSWシリーズをご利用ください。

Rating
型名 定格電力 出力
(電圧/電流)
リップル 入力変動 入力変動 消費電力
VA
CV CC CV CC CV CC
mVrms mArms mV mA mV mA

PSW30-36

360W 0-30V/0-36A 7 72 18 41 20 41 500
PSW30-72 720W 0-30V/0-72A 11 144 18 77 20 77 1000

PSW30-108

1080W 0-30V/0-108A 14 216 18 113 20 113 1500
PSW80-13.5 360W 0-80V/0-13.5A 117 27 43 18.5 45 18.5 500
PSW80-27 720W 0-80V/0-27A 11 54 43 32 45 32 1000

PSW80-40.5

1080W 0-80V/0-40.5A 14 81 43 45.5 45 45.5 1500

PSW160-7.2

360W 0-160V/0-7.2A 7 15 83 12.2 85 12.2 500

PSW160-14.4

720W 0-160V/0-14.4A 15 30 83 19.4 85 19.4 1000
PSW160-21.6 1080W 0-160V/0-21.6A 20 45 83 26.6 85 26.6 1500
Lineup
型名 税抜価格
(円)
出力
(電圧/電流)
外形寸法
WxHxD(mm)
最大寸法
WxHxD(mm)
質量

PSW30-36

95,000 0-30V/0-36A 71x124x351 71x137x412 約3kg
PSW30-72 140,000 0-30V/0-72A 142x124x354 142x145x412 約5kg

PSW30-108

255,000 0-30V/0-108A 214x124x354 214x145x412 約7kg
PSW80-13.5 90,000 0-80V/0-13.5A 71x124x351 71x137x412 約3kg
PSW80-27 130,000 0-80V/0-27A 142x124x354 142x145x412 約5kg

PSW80-40.5

210,000 0-80V/0-40.5A 214x124x354 214x145x412 約7kg

PSW160-7.2

120,000 0-160V/0-7.2A 71x124x351 71x137x412 約3kg

PSW160-14.4

180,000 0-160V/0-14.4A 142x124x354 142x145x412 約5kg
PSW160-21.6 270,000 0-160V/0-21.6A 214x124x354 214x145x412 約7kg
Series Features

ワイドレンジ出力

定格電力範囲内で電圧電流を幅広い範囲で出力することが可能です。
たとえばPSW-360L30の場合、30V/12AのCV/CC電源として使えますし、10V/36AのCV/CC電源としても使えます。


リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。
補償電圧は、30V/80V/160Vモデルが片側最大0.6V、250V/800Vモデルが片側最大1Vです。

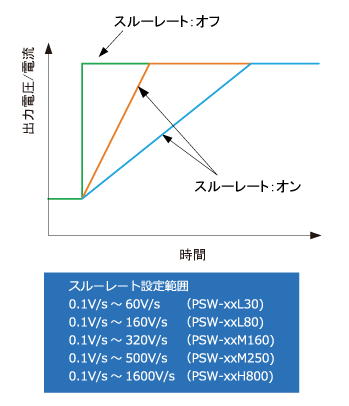

出力スルーレート設定

出力電圧/電流のスルーレートのオン/オフができます。
急激な電圧/電流の変化による負荷の損傷を抑えます。

電圧・電流モニター出力

出力電圧および出力電流の0~出力定格に対して、0V~約10Vのモニタ電圧を出力します。

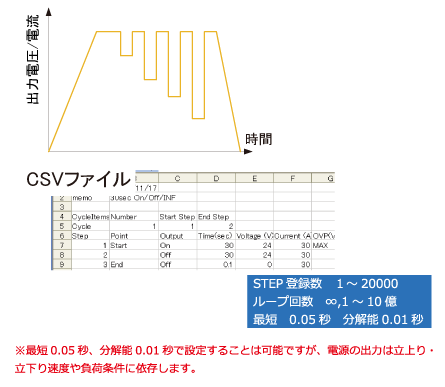

テストモード

時間に合わせて、電圧、電流設定値を自動更新させるテスト機能を装備しております。
10種類のテストデータを保存できます。
テストモードのデータは、CSVファイルを使用します。


パネルロック機能搭載

パネルロック機能は、偶発的なパネル操作ミスを防止します。パネルロックが有効の時は、”Lock/Local”キーが点灯し、”Lock/Local”キー以外のすべてのキーと電圧電流ツマミを無効にします。”Output”キーはオフ操作のみ有効です。

内部抵抗可変機能

任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

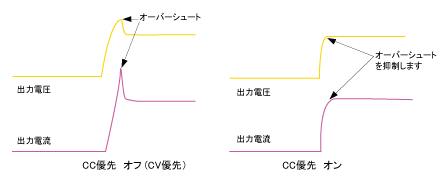

CV/CC優先モード

定電圧(CV)優先モードと定電流(CC) 優先モードを選択することが可能です。出力 ON時、CC動作で立ち上るダイオード負荷で、オーバーシュートを抑制します。


ブリーダ回路ON/OFF

PSWシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。

マスタースレーブ動作

並列接続では同一機種3台、直列接続(250V/800Vモデルを除く)では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機だけに出力の合計が表示されます。


力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

外部アナログ制御

外部電圧による電圧・電流制御、外部抵抗(10kΩ)による電圧・電流制御、外部接点による出力ON/OFF、シャットダウン、出力電圧モニタ、ステータス出力信号(CV/CC、ALM、OUTPUT ON、POWER OFF)

外部デジタル制御

外部デジタル制御は標準でLAN/USBが標準装備、オプションのアダプタ使用でGP-IBとRS-232Cが対応可能です。

・LANはSocket通信および、Webブラウザによるアクセスが可能です。
・USBはUSB-CDCクラスによる仮想COMポートでの通信となります。
GP-IBはGP-IBアダプタ GUG-001を経由しての通信となります。
RS-232CはRS-232Cアダプタ GUR-001を経由しての通信となります。

※RS-232Cアダプタ GUR-001の使用にはPSW本体のファームウエア Ver1.78以上が必要になります。本体のファームウエアのバージョンアップは定価5,000円にて承ります、当社にご相談ください。

Download and Related Links
Content Download File and Related Links
  マニュアル
  カタログ
  マニュアル
  ソフトウェア
  ドライバ
  ドライバ
・PSWシリーズ向けPC用USBドライバ(Win7)
  ソフトウェア
・PSWシリーズをUSBでPCに接続するためのUSBドライバです。(Win10は不要)
・PSWシリーズをPCから制御するためのアプリケーション作成例です。
・PSWシリーズのテストモードのサンプルデータです。
  図面
Related Accessories
Type name price exclusive of tax (yen) Content
型名+Y1(PSW) +15,000

PSWシリーズの機能拡張を行う工場オプションです。

PSW-001 2,500

PSWシリーズの外部アナログ制御用コネクタキット

GUG-001 29,800

GP-IB/USB コンバータ

GTL-248 14,800

GP-IBケーブル(2m)

GTL-246 2,500

USB2.0ケーブル (A-B)

GTL-123 3,500

最大電流40A テストリード 約1.2m 160V以下用

GRA-410-J 20,000

PSWシリーズ用ラックマウントアダプタ (JIS)

GRA-410-E 20,000

PSWシリーズ用ラックマウントアダプタ (EIA)

PSW-005 6,000

PSW用シリーズ接続ケーブル

PSW-006 6,000

PSW用パラレル接続ケーブル 2台用

PSW-007 9,000

PSW用パラレル接続ケーブル 3台用
