電子負荷装置

電子負荷装置は、電源やバッテリーの性能評価に不可欠な装置です。定電流負荷、定電圧負荷、定電力負荷など多様な負荷条件を精密にシミュレーションできます。

高機能電子負荷

シーケンスや高速スイッチング機能に対応した高機能・高速の電子負荷です。

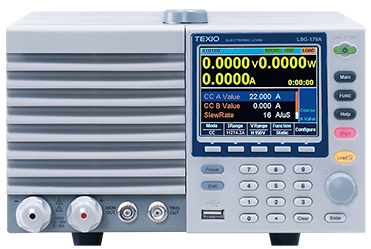

  • LSG-Aシリーズ 電子負荷装置
    テクシオ・テクノロジー

    ●150V大電流シリーズと800V高電圧シリーズをラインナップ
    ●175W/350W/1050Wの3モデル+専用ブースター(スレーブ機)を用意
    ●動作モードは7種類CC / CV / CR / CP / CC+CV / CR+CV/ CP+CV
    ●高輝度 TFT カラーLCD搭載
    ●高精度、高分解能
    ●シーケンス機能搭載
    ●パラレル接続可能
    ●外部アナログ制御/モニター出力端子
    ●RS-232C*1/USB/LAN 標準搭載、GP-IB オプション
    　※1︓RS-232CポートはRJ-45 コネクタになります。

    LSG/LSG-HシリーズはLSG-A/LSG-AHシリーズに順次切り替わります。

    希望小売価格(税抜)　280,000円から
    詳細はこちらから

  • 大容量DC電子負荷装置　LSCシリーズ
    テクシオ・テクノロジー

    ・軽量・省スペースの コンパクト設計
    ・マスタースレーブ並列動作による大容量化（最大 48kW）
    ・大型 LCDディスプレイに 5つのデジタル V/A/Wメーターを同時に表示可能
    ・CC、 CR、 CV、 CP、 CV + CL、 CV + PL、 Dynamicおよび短絡動作モード
    ・「ターボモード」を搭載し、特定のテストでは 2秒間だけ定格電力、電流の 1.5倍の放電が可能
    ・BattテストとCV+C/P limitモードでバッテリー評価ができます。
    　Battテストは、 CCまたはCPモードで4種類の放電停止条件 (電圧 ,時間 ,AH,WH)を設定し、
    　AHと WHが 測定できます。
    　CV+C/P limitモード は、 バッテリー電圧が CV設定値以上で CCまたは CP放電を行い、
    　電圧が CV設定値になると、バッテリー電圧を CV設定値に保ち、負荷電流は徐々に減少します。
    ・インタフェース（ユーザーオプション）: USB / LAN / RS-232C / GP-IBから選択
    ・本体シリアルGJY130000以後において緊急停止入力機能、Loadオン外部制御が追加されました。

    希望小売価格(税抜)　お問い合わせ下さい
    詳細はこちらから

  • LRWシリーズ　電力回生型電子負荷装置
    テクシオ・テクノロジー

    ・入力電圧範囲：25V～525V、入力電流0.5～30A、入力最大電力5kW
    ・入力した電力を商用電力（構内）に電力回生し、熱損失が非常に小さい回生電子負荷装置
    ・最高92%の回生効率により、5kW電力消費時に損失は実質0.4kW
    ・定電圧（CV)、定電流（CC)、定電力（CP）、定抵抗（CR）の4つの制御モード
    ・最新のSiC半導体採用により、薄く小型軽量（ラックサイズ、薄さ1.5U相当、質量約18kg）
    ・5kWから導入可能、直並列機能により最大100kWまで提供
    ・直列接続により最大1000V、並列接続により最大600A対応
    ・スルーレート機能、内部抵抗可変機能搭載
    ・LAN、CAN通信、接点入出力に対応したDIO機能標準搭載

    希望小売価格(税抜)　お問い合わせください
    詳細はこちらから

  • 大容量DC電子負荷　LSPシリーズ
    テクシオ・テクノロジー

    ・定格電力は6kWから24kWの8種類を用意
    ・定格電圧が150V/600V/1200Vの3シリーズをラインナップ
    　　150V系は最低動作電圧0.7V、1200V系は1000V以上でも60%定格電力を放電可能
    ・電圧/電流/電力を5桁の高分解能で表示
    ・7種類の負荷モード(CC/CR/CV/CP/CC+CV/CP+CV/SHORT)により多くの負荷を模擬できます。
    　ダイナミックモードによるスイッチング動作、スイープ動作対応
    ・付属ケーブルによる並列動作は8台、最大192kWまで拡張が可能
    ・OCP/OPPテスト、バッテリー放電テスト、MPPT放電機能、パルス放電、ランプ放電など豊富な機能を満載
    ・150個のプリセットメモリによる設定保存・呼出
    ・電流モニタ出力および外部電圧によるアナログコントロールが標準で可能
    ・オプションでRS-232C/GP-IB/USB/LANの通信制御が可能

    希望小売価格(税抜)　お問い合わせください
    詳細はこちらから

  • 大容量AC電子負荷　AELシリーズ
    テクシオ・テクノロジー

    ・定格電力は1875Wから22500Wの9種類を用意
    ・定格電圧が350Vrms/425Vrms/480Vrmsのシリーズをラインナップ、DC電子負荷としても動作可能
    ・パワーメータと同等の高分解能測定で電圧・電流・電力・VA・力率・周波数・高調波歪から4項目を同時表示。
    ・6種類の負荷モードにより多くの負荷を模擬できます。
    ・付属ケーブルによる並列動作は8台/最大180kWまで拡張また3相結線(Δ・Y)の連動が可能
    ・ターボモードにより、1秒間のみ2倍の電流・電力の対応が可能
    ・突入電流、サージ電流、サイリスタ／トライアック模擬を再現可能
    ・UPS/パワーコンディショナ向けのIEC62040-3、IEC61683などの自動試験が可能
    ・150個のプリセットメモリによる設定保存・呼出
    ・自動試験モードにより動作時間の計測が可能
    ・インバータ、モータードライバの動作確認や再現試験に適したシーケンス機能
    ・電圧/電流モニタ出力を標準装備
    ・オプションでRS-232C/GP-IB/USB/LANの通信制御が可能

    希望小売価格(税抜)　お問い合わせください
    詳細はこちらから

  • LSGシリーズ 電子負荷装置
    テクシオ・テクノロジー

    ●175W、350W モデルは1/2 ラック幅の筐体
    ●150V及び800Vの２シリーズ
    ●カラー液晶（LCD）+10 キーを搭載し優れた操作性と視認性を実現
    ●定電流（CC）、定抵抗（CR）、定電力（CP）、定電圧（CV）に、CC+CV、CR+CV、CP+CV の7 種類の動作モードを搭載
    ●スイッチング動作機能搭載（CC、CV、CR、CP モード）
    ●最大5 台までのマスター・スレーブ並列運転が可能。 最大容量 9,450W
    ●自動テスト機能：OCPテスト、OPPテスト、BATTテストによる電源装置や電池の試験が可能
    ●外部コントロール機能により電圧または抵抗による設定が可能
    ●USB,RS-232C を標準装備、オプションでLAN、GP-IBに対応
    ●LabVIEWドライバ
    ●ラックマウント金具、マスタースレーブ用バスバーをオプションで用意
    ●自動試験仕様
    　プログラム： 全機能対応、16ステップを16グループ保存、
    　　　　　　　最速 100msec/Step、プログラムチェーン対応、
    　　　　　　　Go-Nogo 対応
    　ノーマルシーケンス： CC/CR/CP/CV の同一モードのみ、
    　　　　　　　1000ステップ、最速 1msec/step
    　ファーストシーケンス： 速さを追求、CC/CR どちらか固定、
    　　　　　　　1000ステップ、最速 25usec/step(時間固定)

    ※LSG/LSG-HシリーズはLSG-A/LSG-AHシリーズに順次切り替わります。

    希望小売価格(税抜)　280,000円から
    詳細はこちらから

  • LSG-RK/LSG-HRK 電子負荷装置
    テクシオ・テクノロジー

    LSG-RKシリーズは、LSG-1050とLSG-2100S、LSG-HRKシリーズはLSG-1050HとLSG-2100SHをラックに組み込み、システムアップを行ったものです、最大9450Wまで対応できます。
    機能・操作はLSGシリーズと共通です。

    希望小売価格(税抜)　1,680,000円から （送料別）
    詳細はこちらから
