シグナルジェネレータ

2chファンクションジェネレータ

2系統出力ができる任意波形ファンクションジェネレータです。

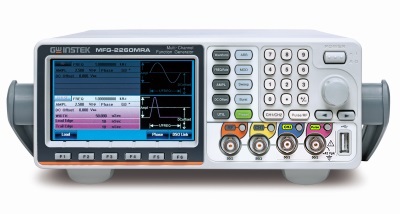

  • MFG-2000 多出力任意波形ファンクションジェネレータ
    インステックジャパン

    ・1出力:MFG-2100シリーズ、2出力:MFG-2200シリーズ
    ・標準波形:正弦波、方形波、パルス波、ランプ波、ガウスノイズ
    ・変調:AM、FM、PM、ASK、FSK、PSK、SUM、PWM
     変調ソース:内部/外部信号
    ・スイープ機能( LIN/LOGカーブ、内部/外部信号)
    ・トリガ付きバースト機能
    ・42Vpkの入出力GND-フレームGND間絶縁耐圧
    ・専用のパルス波出力チャンネルは立上り/立下り時間設定が可能な25MHz出力を全機種装備
    ・任意信号出力 メモリ長:16kword、垂直分解能:14bit
      最高サンプリングレート:200MS/s、最高繰返しレート:100MS/s
      本体内蔵の100種以上の波形テンプレートから波形データを作成、10組メモリ可能
      USBメモリによる任意波形の保存・呼出し可能
    ・独立した外部入力による最高150MHzの周波数カウンタ搭載
    ・デバイス駆動用に100kHz帯域、最大20WのACアンプを搭載(MFG-2120MA/2260MRA)
    ・USBインタフェースは仮想COMまたはUSB-CDCとして全機種利用可能
    ・MFG-2200シリーズはWeb制御・通信制御が可能なLANインタフェースを装備
    ・LabVIEWドライバ

    希望小売価格(税抜) 86,000円から
    詳細はこちらから
  • AFG-303xシリーズ 任意波形ファンクションジェネレータ
    インステックジャパン

    ・最高周波数(正弦波及び方形波):AFG-3031/3032:30MHz、AFG-3022:20MHz
    ・DDS(Direct Digital Synthesizer)方式
    ・基本波形:正弦波、方形波、三角波、パルス、ランプ波、高調波、DC
    ・バースト(ゲート/Nサイクル):内部/手動/外部トリガで任意波数の発振、任意波形のスタート
    ・振幅スイープ / 周波数スイープ
    ・任意波形:最大250MS/s、垂直分解能16ビット、メモリ8Mポイント
    ・パルス:デューティー設定は、0%~100%(拡張モード)の設定が可能
    ・最大6台までの同期運転(デイジーチェーン接続時)で多チャンネル連動が可能
    ・方形波:立ち上がり/立下り時間が8ns未満
    ・チャンネル連動:2CHモデルは、周波数/振幅カップリング、CHトラッキング、位相設定可能
    ・入出力端子の信号グランドをシャーシグランドから絶縁、2チャンネル機種はチャンネル間も絶縁
    ・USBホスト:USBメモリ用
    ・USBデバイス(USB-CDC)、LAN(Webポート:80,Socketポート:1026)、GP-IB(オプション)
    ・LabVIEWドライバ

    希望小売価格(税抜) 230,000円から
    詳細はこちらから
  • FGX-2220 2チャンネル20MHz 任意波形ファンクションジェネレータ
    テクシオ・テクノロジー

    ● 2チャンネル:別々に波形設定と出力が可能。CH連動動作も可能
    ●任意波形:10bit、120MS/s、4Kポイント
    ●DDS(Direct Digital Synthesizer)方式
    ●発振周波数:1µHz~20MHz (正弦波), 1µHz~5MHz (方形波), 0.1Hz~1MHz (三角波)
    ●出力レベル:1mVp-p~10Vp-p(50Ω負荷時)
    ●正弦波、方形波、ランプ波、パルス波、 スイープ、 AM/FM変調、 PM変調、SUM変調、 トリガバースト/Nサイクル
    ●カラー液晶表示:出力波形、周波数、振幅、設定などCH別に表示
    ●周波数カウンタ機能:5~150MHz
    ●トリガ機能:バースト/Nサイクル
    ●任意波形と設定メモリ:10グループを保存/呼出し
    ●USBホスト/デバイスポート標準装備
    ●LabVIEWドライバ

    希望小売価格(税抜) 102,000円
    詳細はこちらから
