電流プローブ

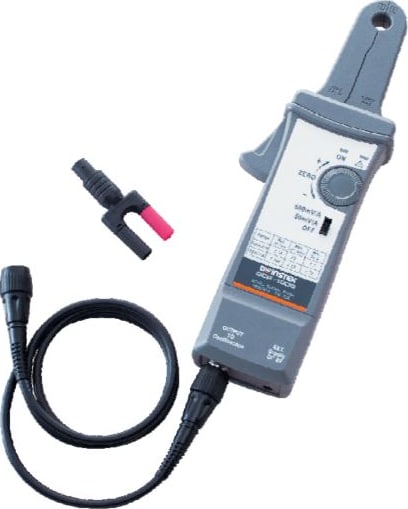

GCP-500

希望小売価格(税抜) 152,000円

発売中

GCP-500は、DC〜500kHzのACおよびDC電流を測定する電流プローブです。

GCP-500は、DC〜500kHzのACおよびDC電流を測定する電流プローブです。

GCP-500は、ACおよびDC電流を測定する電流プローブです。周波数範囲はDC〜500kHz、電流の測定範囲は30mAから150Aです。
電源は付属のACアダプタまたは9V角型電池を使用します。

項目	内容
周波数帯域	DC ～ 500kHz
クランプ径	Φ11mm
最大電流	DC: 150A; AC: 100Arms
変換レート	200 mV/A; 20 mV/A
確度	±3% ±30mA at 200mV/A (30mA ～ 15A peak range) ±4% ±300mA at 20mV/A (300mA ～ 80A peak range) ±15% max at 20mV/A (80A peak ～ 150A peak range)
外形寸法	280mm x 70mm x 32mm
質量	260g(電池別)
最大電圧	CATIII 600V (600VACを超える電圧の箇所にクランプしないでください。)
電源	9V角形乾電池(付属していません)、ACアダプタ(付属)

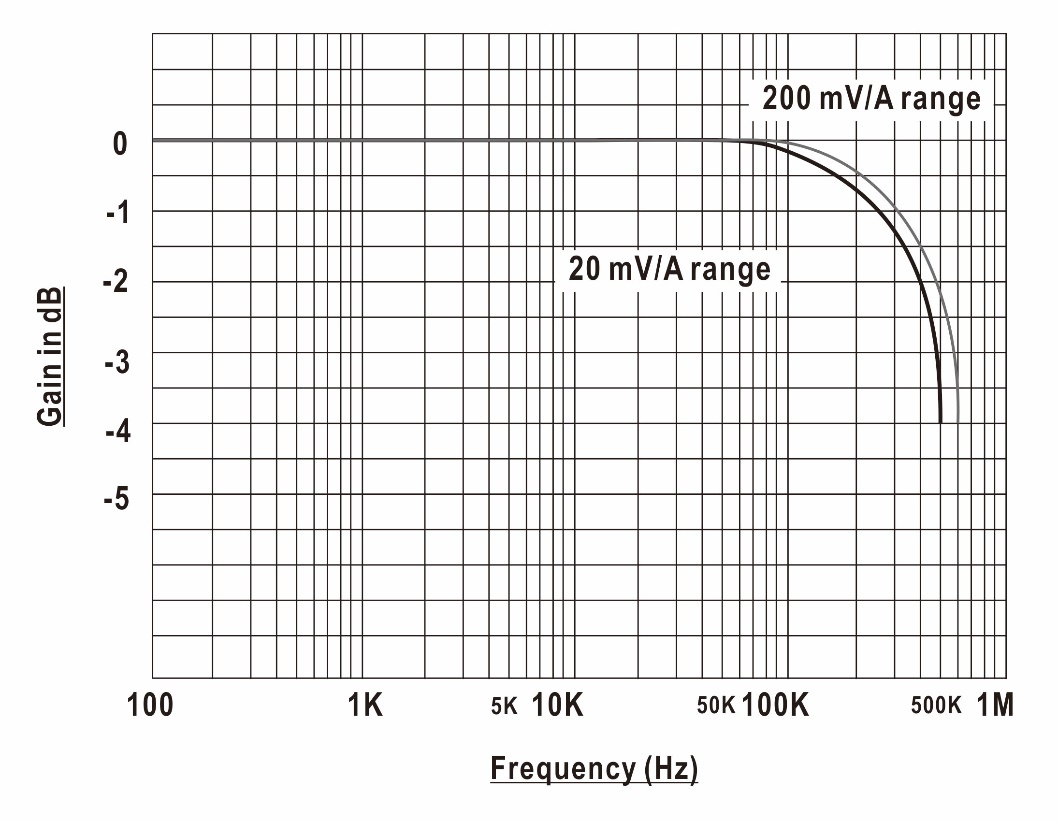

周波数特性

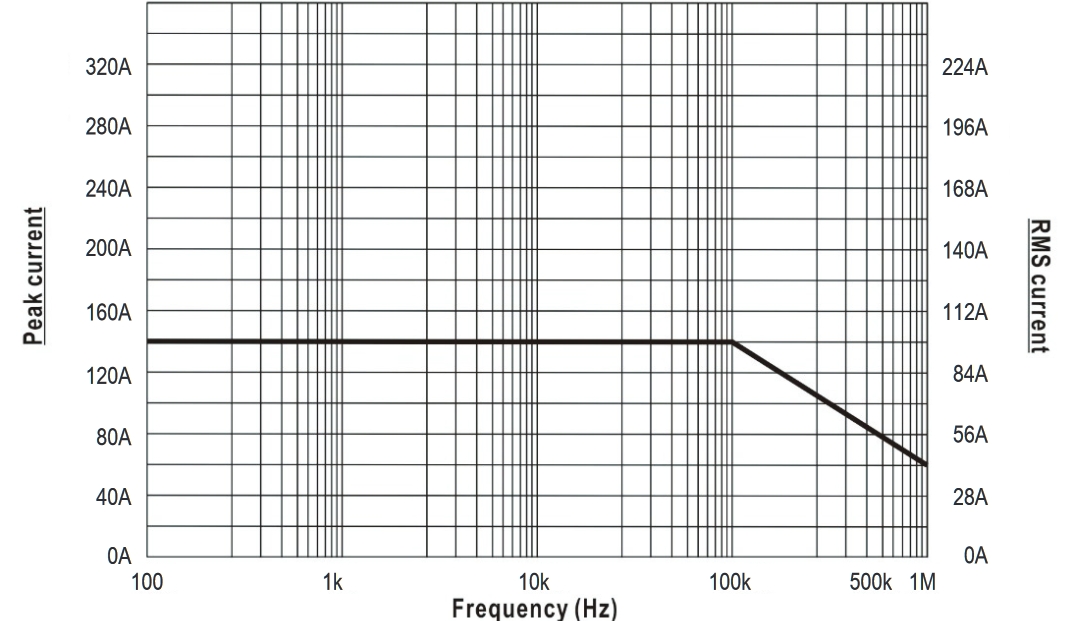

ディレーティングカーブ

型名	内容
GCP-300	DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500	DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000	DC〜1MHzのACおよびDC電流を測定する電流プローブです。

GCP-300シリーズのカタログ
GCP-300シリーズ　和文取扱説明書

型名	希望小売価格(税抜)	内容
AD-300	4,000円	GCP-300/500/1000用ACアダプタ
