アクセサリー情報

電流プローブ

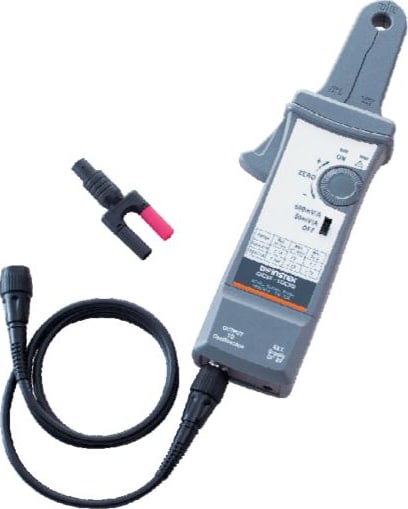

GCP-1000

希望小売価格(税抜) 214,000円

発売中

GCP-1000は、DC〜1MHzのACおよびDC電流を測定する電流プローブです。

GCP-1000は、DC〜1MHzのACおよびDC電流を測定する電流プローブです。

GCP-1000は、ACおよびDC電流を測定する電流プローブです。周波数範囲はDC〜1MHz、電流の測定範囲は20mAから70Aです。
電源は付属のACアダプタまたは9V角型電池を使用します。

項目	内容
周波数帯域	DC ～ 1MHz
クランプ径	Φ10.3mm
最大電流	DC: 70A; AC: 50Arms
変換レート	500 mV/A; 50 mV/A
確度	±3% ±20 mA at 500 mV/A (20 mA ～ 7 A peak range) ±4% ±200 mA at 50 mV/A (200 mA ～ 50 A peak range) ±15% max at 50 mV/A (50 A peak ～ 70 A peak range)
外形寸法	262mm x 81mm x 36mm
質量	310g(電池別)
最大電圧	CATIII 600V (600VACを超える電圧の箇所にクランプしないでください。)
電源	9V角形乾電池(付属していません)、ACアダプタ(付属)

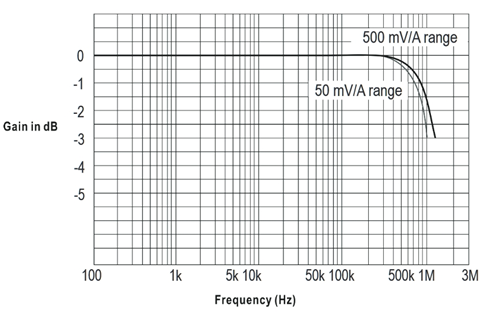

周波数特性

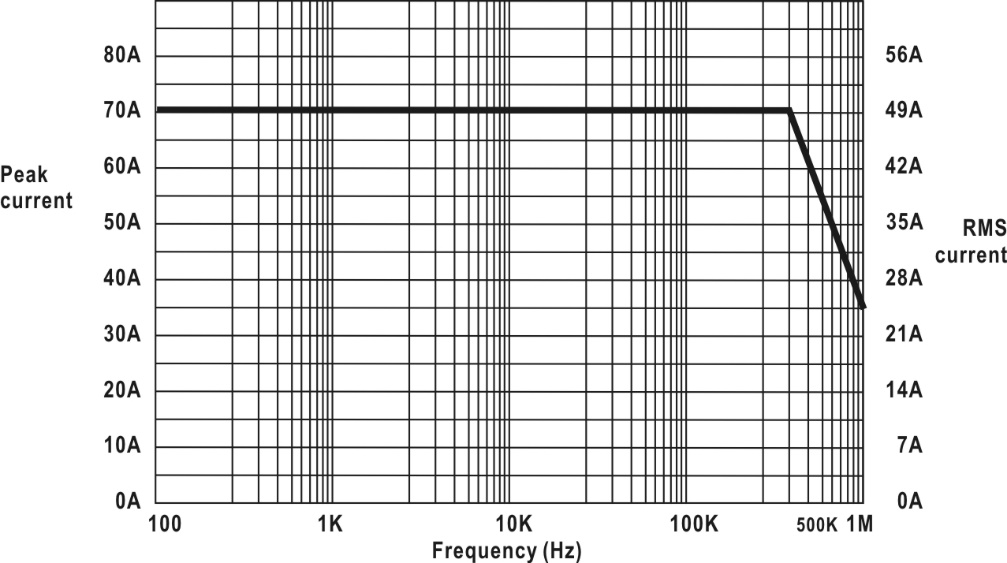

ディレーティングカーブ

型名	内容
GCP-300	DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GCP-500	DC〜500kHzのACおよびDC電流を測定する電流プローブです。
GCP-1000	DC〜1MHzのACおよびDC電流を測定する電流プローブです。

GCP-300シリーズのカタログ
GCP-300シリーズ　和文取扱説明書

型名	希望小売価格(税抜)	内容
AD-300	4,000円	GCP-300/500/1000用ACアダプタ
