デュアル表示 デジタルマルチメータ GDM-906X
GDM-906Xシリーズ
希望小売価格(税抜) 148,000円から
発売中
大画面のトレンドチャートなどのグラフィカル表示で見やすく、10万ポイントのデータログを持つ高機能デジタルマルチメータ
GDM-906Xシリーズは6 1/2桁(1,200,000カウント)のデュアル測定・デュアル表示、高精度DC電圧測定(0.0035%)で4.3インチ大型LCD表示を持ち、大容量メモリによるヒストグラム・トレンドチャート表示などグラフィカル表示による解析ができる次世代マルチメータです。
動画を見る
多様なディスプレイ表示

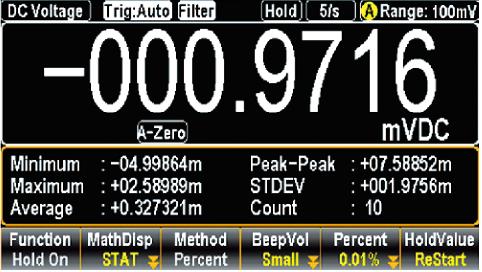

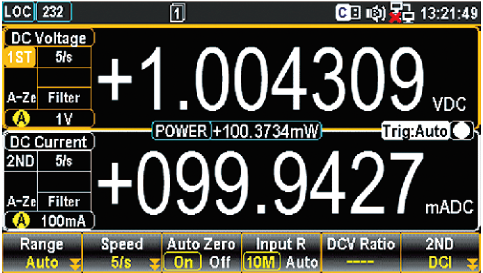

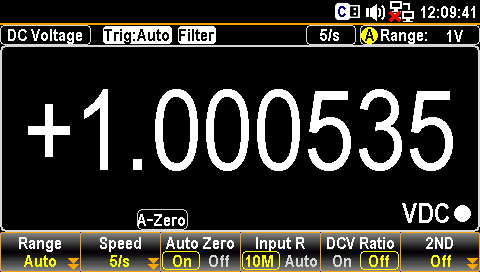

大きい数字で測定モードに応じて切り替わる表示モード標準モード | デュアル表示 | 統計表示 |

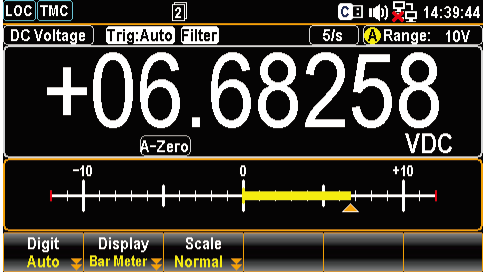

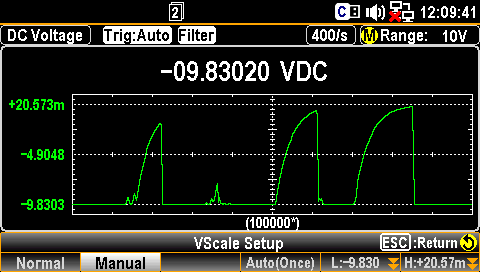

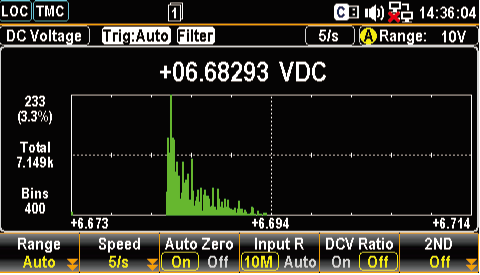

バーグラフ | トレンドチャート | ヒストグラム |
測定機能
測定項目:AC電圧、DC電圧、AC電流、DC電流、抵抗(2線/4線)、導通テスト、ダイオード、周波数、キャパシタンス、温度測定機能:リラティブ、デシベル(dB,dBm)、ホールド、演算(MX+b , 1/X , REF , %)、コンペア、統計、データログ
測定項目 | 更新周期(リーディングレート) |
---|---|
DC電圧、DC電流、抵抗(2線/4線) | 5/s , 20/s , 50/s , 100/s , 400/s , 1k/s(GDM-9060) 5/s , 20/s , 50/s , 100/s , 400/s , 1.2k/s , 2.4k/s , 4.8k/s , 7.2k/s , 10k/s(GDM-9061) 6 1/2桁は100/s以下のみ、4.8k/s以上は4 1/2桁のみの制限があります。 |
AC電圧、AC電流 | 1/s , 5/s , 20/s |
導通テスト、ダイオード | 60/s , 100/s , 400/s |
キャパシタンス | 2/s |
温度 | 5/s , 20/s ,60/s |
周波数、周期 | ゲート時間:1s , 0.1s , 10ms |

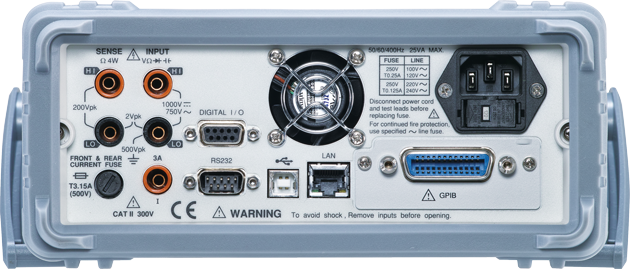

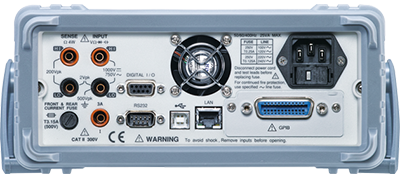

多様な通信インタフェースと専用アプリケーション
・USB (USB-TMC / USB-CDC)
・LAN IPv4(Telnet / Socket / HTTP)
・RS-232C
・GP-IB(オプション)
専用アプリケーション DMM Viewer2
シリーズ仕様
●6 1/2桁、 1,200,000カウント
●DCV基本確度: 0.0035%(GDM-9061)、 0.0075%(GDM-9060)
●電圧測定レンジ: (DCV)100mV~1000V、 (ACV)100mV~750V
●電流測定レンジ: 100μA~10A(GDM-9061)、 100μA~3A(GDM-9060)
●広いACV周波数特性: 3Hz~300kHz
●最高リーディングレート
10k rdg/sec(GDM-9061、分解能4 1/2桁時)
1k rdg/sec(GDM-9060、分解能5 1/2桁時)
●データロギング機能(停止後USBメモリ へ転送可能)
10万データ(GDM-9061)、 1万データ(GDM-9060)
●測定機能: ACV,DCV,ACI,DCI,抵抗(2線/4線),周波数,周期,温度,
導通テスト,ダイオードテスト,キャパシタンス,REL,dB,
dBm,Hold,MX+B,1/X,REF,%,コンペア,統計
●デュアル測定・デュアル表示 4種類の表示
(数値、ヒストグラム・バーメーター、トレンドチャート)
●2wireと4wireの抵抗測定が選択可能
●温度測定は、 RTD・サーミスタ・熱電対(基準接点補償回路搭載)の3種
●真の実効値測定: AC
●インタフェース USBホスト(USBメモリ用),USB(USB-CDC/USB-TMC),
RS-232C,LAN(100Base-TX),GP-IB(オプション)
●アプリケーションソフト DMM-Viewer2、 LabVIEWドライバ
●寸法(突起含む): 107mm(H)×266.9mm(W)×301.8mm(D)
質量:3.53kg(GDM-9061)、 3.30kg(GDM-9060)
ラインナップ・価格
対応アクセサリ
型名 | 希望小売価格(税抜) | 内容 |
---|---|---|
GTL-108A | 10,000円 | 4線テストリード |
GTL-205A | 6,400円 | Kタイプ熱電対およびDMM接続アダプタ |
GTL-217 | 3,200円 | DMM用テストリード 1組 (黒・赤 各1本) 0.8m |
GTL-232 | 4,000円 | RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル |
GTL-246 | 3,300円 | USB2.0ケーブル (A - B) |
OPT01-GP-DM906X | 24,800円 | GDM-906Xシリーズ用GP-IBカードオプション |
GRA-422 | 8,000円 | 2Uハーフサイズ向けラックマウントパネル |
GDM-TL1 | 5,300円 | DMM用テストリードセット |
GRA-436 | 28,800円 | 高さ2U、ハーフラックサイズ機種向け2台用ラックマウント |
ダウンロード
内容 | ダウンロードファイル&関連リンク |
---|---|
カタログ | GDM-9060シリーズ カタログ 2023/2/3 |
マニュアル | GDM-906xシリーズ 取扱説明書(2021/6/22) |
マニュアル |
GDM-9060xシリーズ お役立ち情報 1
・画面キャプチャ、データログの操作手順 2019/3/8更新
|
マニュアル |
GDM-9060xシリーズ お役立ち情報 2
・データログ機能の応用 時間間隔の調整
|
マニュアル |
GDM-9060xシリーズ お役立ち情報 3
・熱電対測定 Simulated Auto ADJ機能の使用による誤差低減
|
マニュアル | GDM-906xシリーズ用 DMM VIEWER2取扱説明書(英文) |
ドライバ |
GDM-906xシリーズ用USBドライバ 2021/11更新
・USB-CDC用ドライバ
USB-CDCはWin10/win11ではドライバは不要です。 ・USB-TMC用ドライバ UBS-TMCの利用には別途VISAライブラリが必要です。 USB-TMCドライバはVISAライブラリに含まれるので通常はインストール不要です。 |
ドライバ | USB-TMCドライバ、NI-VISA ランタイム(16.0) |
ドライバ | GDM-906xシリーズ用LabVIEW2015ドライバ |
ソフトウェア |
GDM-906xシリーズ用アプリケーション DMMVIEW2 Ver1.04
・GDM-906xシリーズを制御、測定値を取得してログ表示を行うアプリケーションです。
USB/LAN/RS-232C/GP-IBの各インタフェースが利用できます。 NI-VISA Full Ver14.0以後、.NET Framework 4.0以後が必要です。 |
ソフトウェア |
GDM-906xシリーズ サンプルアプリケーション(VISA利用)
・Excel-VBAを利用したサンプルアプリケーション(Excel32bit/64bit)
・NI-VISAが必要です。あらかじめPCにインストールしてご利用ください。 |
ソフトウェア |
GDM-906xシリーズ サンプルアプリケーション(VISAなし)
・Excel-VBAを利用したサンプルアプリケーション(Excel32bit/64bit)
こちらのアプリはVISAライブラリを利用しません。 |
ソフトウェア |
GDM-906xシリーズ ファームウエアVer1.13
・GDM-9060/9061用ファームウエア
マスターユニット:Ver1.13、スレーブユニット:Ver1.15 ファイル名をM_IMAGE.bin、S_IMAGE.binに修正しUSBメモリを使用して更新します。 |
