GPPシリーズ 電子負荷機能付き高分解能多出力電源

GPPシリーズ

希望小売価格(税抜)  130,000円から

発売中

ドロッパ方式電子負荷機能付き高分解能 多出力電源

GPPシリーズはドロッパ方式を採用した低ノイズ・低リプルの多出力、高分解能直流安定化電源です。2出力機種を基本として1出力から4出力までの6機種展開でチャンネルごとに絶縁されています。操作には10キーおよびソフトウエアキーを採用しダイレクトの設定が可能です。電子負荷機能、USBメモリへのログ機能、シーケンス機能など豊富な機能により単体で高度な試験ができます、また通信インタフェースはUSB、RS-232C、LAN、GP-IBが用意されPC/PLCなどによる自動化も対応できます。
2022年3月25日に機種を拡充いたしました

動画を見る

ドロッパ方式で低ノイズ、高分解能、絶縁出力

GPPシリーズは低ノイズで微調整が効く高分解能の直流安定化電源で実験から
生産設備まで幅広く対応が可能です。

4.3インチLCDによる多彩な表示

最大4分割での設定・測定値表示、モニタ値のグラフ表示が可能です。






CV/CC/CRモードの電子負荷機能(CH1/CH2)

CH1およびCH2は端子を切替え各チャンネル最大50W、3.2Aの電子負荷として利用できます。(GPP-1326は最大100W/6.2A、GPP-6030は各ch最大6.2Aの電子負荷となります。)
※端子に電圧が印加されている状態ではモードの切り替えが制限されます。


デジタル回路用電源出力(3出力モデル)

3出力モデル(GPP-3323,6030,3060)のCH3出力は1.8V/2.5V/3.3V/5V 切替の5Aの電源となります。端子出力と専用のUSB給電ポートで5Aの出力が可能ですが、USBケーブルは流れる電流に適したものを利用してください。


外部インタフェース

外部I/O制御ではトリガ入力によるOn/Offの切替え、出力状態とアラーム状態を選択して出力することができます。USB、LAN、RS-232C、GP-IBにより自動制御や遠隔制御が可能です、
・USB:専用ドライバにて仮想COMポートとして認識されます。
・LAN:Webブラウザによるアクセス(ポート:80)およびSocket通信(ポート:1026)。
・RS-232C:PLCやPCのUSB変換器で115200bpsまでの通信が可能です。
・GP-IB:IEEE488.1対応。

テンキーによる数値直接入力

前面パネルにある10キーで直接数字を入力して設定できます。つまみによる従来の設定も可能です。また豊富な機能設定はファンクションキーで切換えて設定されます。



同期出力

CH1とCH2の出力を内部で結合し、電圧または電流を倍にして出力したり、正負出力をおこないます。独立時は出力は絶縁されています。
*1出力機種は除く


シーケンス機能

CH1とCH2の設定・出力を時間で変化させるシーケンス機能が最大2048ステップまで設定で、チャンネルごとに別の動作や動機動作ができます。またPCで編集したCSVファイルでの動作が可能です。(ただし電源・負荷モードは固定です)


レコーダー機能

出力電圧・電流の測定値を内部メモリまたはUSBメモリに最短1秒ごとに記憶します。最大で204800レコードまで保存可能です。

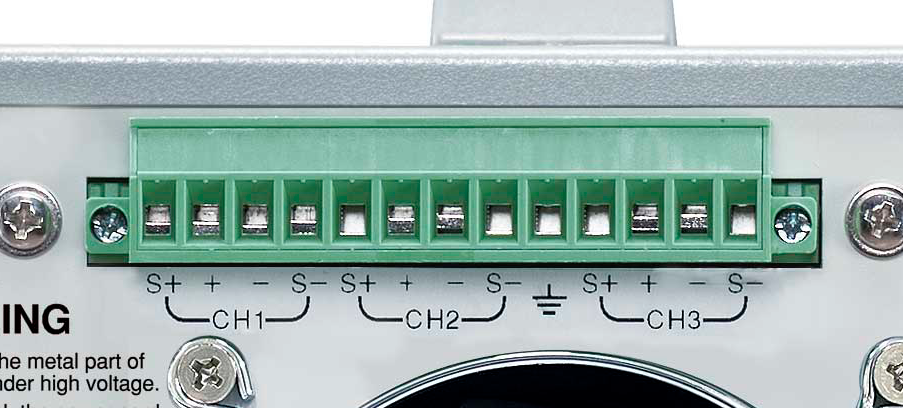

背面出力端子(GPP-3060、GPP-6030)

GPP-3060、GPP-6030には、リモートセンシング機能付きの背⾯出⼒端⼦があります。電源の出⼒は前⾯端⼦、または背⾯端⼦から選択できます。


シリーズ仕様

●ドロッパ方式による低ノイズ・低リプルを実現
●0.1mA高分解能出力設定(GPP-1326,GPP-3060は0.2mA分解能設定)
●CV/CC/CRモード電子負荷機能(CH1/CH2、各ch最大50W/3.2A、GPP-3060は6.2A)
●ワンタッチによる同期動作切替(CH1+CH2直列・並列接続)
●チャンネル間絶縁
●テンキーによる設定値ダイレクト入力と4.3インチLCDによる簡単操作
●USB/RS-232C/LAN/GP-IBの通信インタフェース、I/Oによる外部制御を標準装備
●可変過電圧/過電流保護機能、加熱保護機能、過電力保護機能(負荷時のみ)
●シーケンス機能(CH1/CH2のみ、最短1秒)、プリセット機能
●内部メモリまたはUSBメモリへ測定値を1秒ごとに保存するレコーダー機能
●USB給電ポートによる給電機能(3出力モデル)
●リモートセンシング機能(GPP-1326,3060,6030)
●電源電圧切替(100V/120V/220V/230V)機能

定格

型名 出力数 電源部定格  電圧/電流 リプル *1 入力変動 *1 負荷変動 *1
CV
[mVrms]
CC
[mArms]
CV
[mVrms]
CC
[mArms]
CV
[mVrms]
CC
[mArms]
GPP-1326G 1 32V/6A 0.5 4 6 15 6 15
GPP-2323G 2 32V/3A、32V/3A 0.35 2 6 9 6 9
GPP-3323G 2+1 32V/3A、32V/3A、5V(MAX)/5A(固定) 0.35 2 6 9 6 9
GPP-4323G 2+1+1 32V/3A、32V/3A、5V/1A、15V/1A 0.35 2 6 9 6 9
GPP-3060G 2+1 30V/6A、30V/6A、5V(MAX)/5A(固定) 1 2 6 4 8 8
GPP-6030G 2+1 60V/3A、60V/3A、5V(MAX)/5A(固定) 1 2 9 3 11 11

*CH1、CH2独立時の定格

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-104A 3,300円 最大電流10A テストリード
GTL-105A 3,300円 最大電流3A テストリード
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GPPシリーズ カタログ(2022/4/7更新)
 マニュアル GPPシリーズ 取扱説明書(2022/3/9)
GPP-1326/2323/3323/4323
 マニュアル GPP-3060/6030 取扱説明書 (2022/3/25)
 ソフトウェア GPPシリーズ USBドライバ・サンプルアプリ
・GPPシリーズ用USBドライバ(Win7/10/11用)
・GPPシリーズ用サンプルアプリケーション
  ExcelVBA、VC#、VB.net
 ドライバ GPPシリーズ LabVIEWドライバ
・GPPシリーズ用LabVIEW2009ドライバ
 関連リンク 進化した小容量の簡易充放電試験について
 関連リンク 0V対応小容量の簡易充放電試験について
