GPT-9500 150VA 8チャンネル安全規格試験器

GPT-9500シリーズ

希望小売価格(税抜)  360,000円より

発売中

8チャンネル切換器内蔵 ACW/DCW/IR安全規格試験器

GPT-9500シリーズは、8チャネルスキャナを内蔵したAC耐電圧(最大5kV)、DC耐電圧(最大6kV)、絶縁抵抗(最大1000V)の試験が可能な安全試験器です。150VA(AC耐電圧)の出力容量を備え、各種の安全規格に対応した安全試験を行うことが可能です。8チャンネルスキャナを内蔵することで、複数のポイントの相互テストを実行する変圧器や、2点間の高電圧テストを複数個実行など一般的な受動部品の試験に適しています。

関連製品

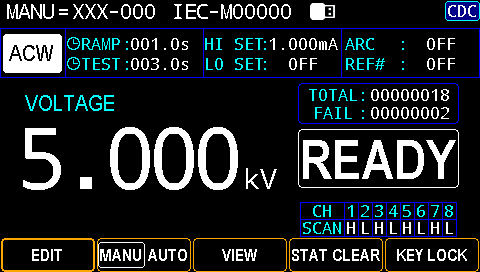

豊富な情報表示の4.3インチLCD


試験電圧、試験パラメータ、測定値、チャンネルの使用状況、試験状態または判定結果、統計情報を同時に表示可能です。

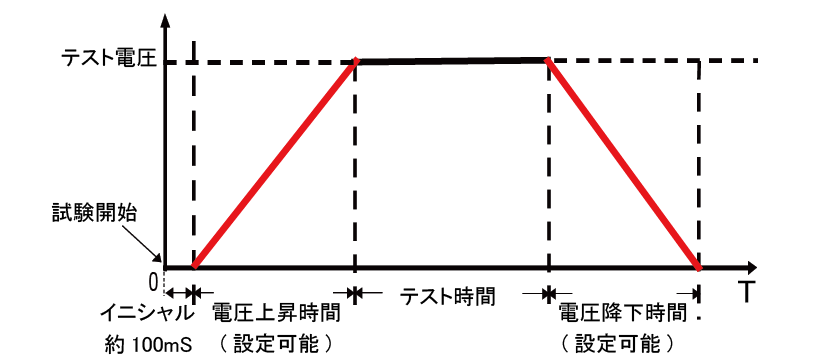

電圧上昇・下降時間を設定可能


電圧の上昇(RAMP) を 0.1 ~ 999.9 秒、下降 (FALL) を OFF、0.1~ 999.9 秒でそれぞれ独立して設定が可能です。

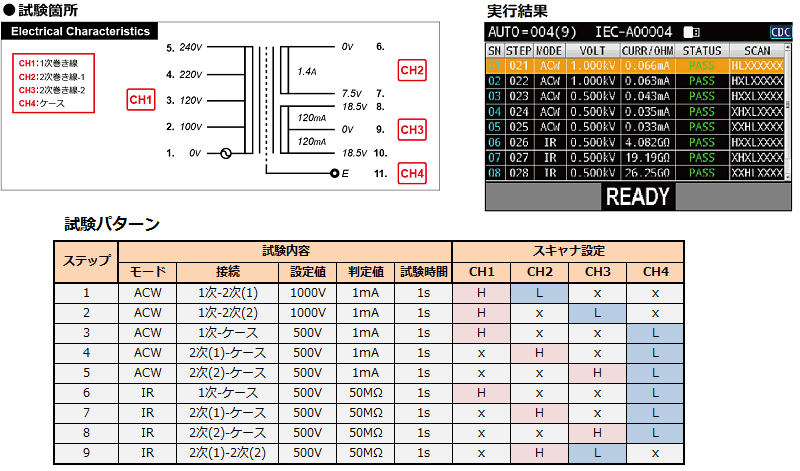

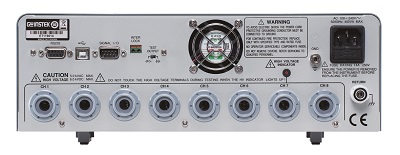

8チャンネルスキャナによる自動試験

GPT-9513のスキャナを使ったトランスの4か所の試験ポイント、9項目の試験を自動で実施する場合は以下のようになります。

シリーズ仕様

•8チャンネルスキャナ内蔵
 •AC最大出力電力150VA(AC 5kV/30mA、DC 6kV/10mA/50W)
 •絶縁抵抗試験は最高10GΩ
 •電圧上昇(Ramp)と電圧下降(Fall)の時間を独立設定可能
 •本体メモリおよびUSBメモリに設定パラメータの保存、読み出しが可能
 •統計機能により判定結果を集計
 •オープン/ショートチェック機能搭載(AUTOモード)
 •RS-232C、USB Host/Device、Signal I/Oを標準装備
 •入力電圧切り換え不要のワールドワイド入力

定格

AC 耐電圧    絶縁抵抗(IR)試験
出力電圧範囲 0.050kV~ 5.000kV 出力電圧範囲 50V-1000V
出力電圧分解能 1V 出力電圧分解能 1V
出力電圧確度 (1% of setteing+5V) 、無負荷時 出力電圧確度 ±(1% of setting+5V)、無負荷時
最大定格負荷 150VA (5kV/30mA) 抵抗測定レンジ 0.1MΩ~10GΩ
最大定格電流 30mA 試験電圧 測定レンジ 確度
0.001mA~10mA(0.05kV~0.5kV) 50V<=V<500V 0.1MΩ~10MΩ ±(5% of reading+ 3% of scale)
0.001mA~30mA(0.5kV~ 5kV) 10MΩ~50MΩ ±(5% of reading+ 1% of scale)
出力電圧波形 正弦波 51MΩ~2GΩ ±(10% of reading+ 1% of scale)
電圧レギュレーション ± (1% +5V)[最大定格負荷] 500V<=V<1000V 0.1MΩ~10MΩ ±(5% of reading+ 3% of scale)
周波数 50 Hz / 60 Hz   10MΩ~50MΩ ±(5% of reading+ 1% of scale )
電圧計確度 ± (1% of reading+ 5 V)   501MΩ~10GΩ ±(10% of reading+ 1% of scale)
電流測定レンジ 0.001mA~30.00mA 電圧レギュレーション ± (1% +5V) [最大定格負荷 ->無負荷]
電流最高分解能 1uA (0.001mA ~9.999mA) 電圧計確度 ±(読取値の1% +5V)
10uA(10.00mA~30.00mA) ショート時の出力電流 10mA max.
電流測定 出力インピーダンス 2kΩ
確度 ± (1.5% of reading +50uA) ランプ上昇時間 0.1~999.9S
電流オフセット 80uA Max ランプ下降時間 OFF~999.9S
判定確度 ± (3% of setting+30uA) 判定保留時間 OFF~999.9S
ARC 検出 試験時間 0.3S~999.9S
ランプ上昇時間 0.1~999.9S 時間確度 +/-(100ppm+20ms)
ランプ下降時間 OFF~999.9S グランドモード ON/OFF
判定保留時間 OFF~999.9S 導通試験
試験時間 継続,0.3S~999.9S 出力電流 100mA (DC)
時間確度 +/-(100ppm+20ms) 抵抗測定レンジ 0.1Ω~50.0Ω
グランドモード ON/OFF 抵抗測定分解能 0.1Ω
DC 耐電圧 抵抗測定確度 ±(10% of reading+2Ω)
出力電圧範囲 0.050kV~ 6.000kV 抵抗判定確度 ±(10% of reading+2Ω)
出力電圧分解能 1V 試験時間 0.2s~999.9s
出力電圧確度 ±(1% of setting+5V) 無負荷時 時間確度 +/-(100ppm+20ms)
最大定格負荷 50W(5kV/10mA) インターフェース
最大定格電流 10mA Signal I/O D-sub9ピン オス
0.001mA~2mA(0.05kV<=V<=0.5kV) 判定出力(PASS/FAIL)、制御入力(START/STOP)
  0.001mA~10mA(0.5kV<V<=6kV) RS-232C D-sub9ピン メス(ストレートケーブル接続)
電圧計確度 ± (1% of reading+ 5 V) USB Device USB2.0互換(USB-CDC、USB-TMC)
電圧レギュレーション ± (1% +5V)[最大定格負荷 ->無負荷] USB HOST USBメモリ専用
電流測定レンジ 0.001mA-10.00mA 背面入力 インターロック
電流最高分解能 0.1uA (0.1uA~999.9uA) スキャナ機能
1uA (0.001mA~9.999mA) チャンネル数 8
10uA(10.00mA) チャンネルステータス GPT-9503:H、X(オープン)
電流設定確度 ±(1 % of reading+ 1uA) , I< 1mA GPT-9513:H、L(RETURN)、X(オープン)
±(1 %of reading+ 10uA), I>= 1mA 一般
電流オフセット 5uA Max ディスプレイ 4.3インチ カラー LCD (480x272)
判定有効範囲 ± (3% of setting+30uA) 内蔵メモリ 自動(AUTO)/単独(MANU)モードを合計 500個保存可能
ARC 検出 電源 AC 100V~240V ± 10%, 50Hz/60Hz
ランプ上昇時間 0.1~999.9S 消費電力 400VA MAX
ランプ下降時間 OFF~999.9S アクセサリ 電源ケーブル x1、CD x1
判定保留時 OFF~999.9S   GHT-115  x1  (フロント用テストリード)
試験時間 継続,0.3S~999.9S   GHT-116B x1、GHT-116R x8 (リア用テストリード)
試験時間確度 +/-(100ppm+20ms) 寸法  320mm(W) x 120mm(H) x435mm(D)
グランドモード ON/OFF 質量 約11kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GHT-115 8,000円 高電圧テストリード、CONT試験用リード
GHT-116B 6,200円

テストリード黒

GHT-116R 6,200円

テストリード赤

GTL-246 3,300円 USB2.0ケーブル (A - B)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GPT-9500シリーズ カタログ 2022/4/15
 マニュアル GPT-9500シリーズ 取扱説明書 (2022/10/28)
 ドライバ GPT-9500シリーズ用USBドライバ
・Win7向けGPT-9500シリーズ用USB-CDCドライバ
 USB-TMCモードでは利用できません、NI-VISAを利用してください。
 ドライバ GPT-9500シリーズ用LabVIEW2010ドライバ
・GPT-9500シリーズ用 LabVIEW2010ドライバ
