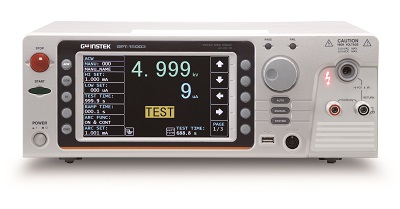

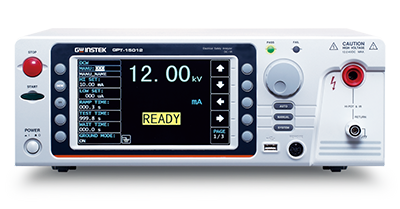

GPT-15000 500VA 安全規格試験器

GPT-15000シリーズ

希望小売価格(税抜)  430,000円より

発売中

ACW/DCW/IR/GB 世界各国の安全試験規格に対応した500VA 安全規格試験器

GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試験、絶縁抵抗試験、アース導通(GB)試験が可能な安全試験器です。
AC耐電圧試験で最大5kVAC、DC耐電圧試験で最大6kVDC、絶縁抵抗試験で1.2kVの印加ができます。 100個までの試験内容(MANUモード)を記憶し、その中で10個までの試験の順次動作により自動試験(AUTOモード)が可能となります。 USB、RS-232C、GP-IB(オプション)、LAN(オプション)の通信や外部I/Oによる試験実行やインターロック機能、コンタクトチェック機能、ショートチェック機能、背面出力端子などの充実で自動化にも適しています。
各国の安全規格(IEC/EN/UL/CSA/GB/JIS)にも対応可能、IEC(EN)61010-2-034:2017準拠

関連製品

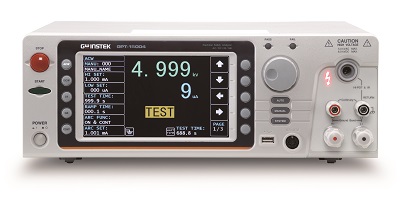

7インチカラーLCDによる大画面表示


試験中の設定値一覧と大きめの測定値・判定結果の見やすい同時表示により従来機よりも作業性が向上しました。


スイープ機能による波形表示


統計機能による判定結果のグラフ表示

電圧上昇・下降時間を設定可能


試験開始時の電圧上昇時の時間と終了時の電圧下降時間、試験開始時の開始電圧の設定により様々な被測定対象に対応できるようになりました。
また、容量性の被対象物についても4.7μF(1kV時)まで対応可能となりました。
さらにゼロクロス投入機能により、フラッシュオーバーやアーク現象の発生を防ぎ、 ランプ機能にて被試験物の絶縁性能の劣化を防ぐことが可能です。
試験終了時には被試験物を放電し、作業者が試験対象に触れて感電する危険を防止します。

スイープ機能(グラフ表示)


0.1秒ごとの試験中の電圧・電流のログ収集とグラフ表示により、絶縁破壊発生時や試験の状況が確認できます。
さらに試験後のカーソル測定で各ポイントの測定値を見ることができます。

コンタクトチェック機能


コンタクトチェック機能はACW/DCW/IRテストの最初に、50V/400Hzの正弦波を出力し、ショート・オープンの確認を行います。
判定範囲はLearningによる正常電流値の取得と下限(10%~90%)、上限(110%~500%)で指定します。

外部 I/Oポート(SIGNAL I/O)

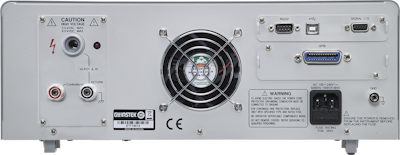

スタート・ストップ制御入力、インターロック入力および判定などのプログラムが可能な入出力ポートを背面に装備し、自動機や判定表示用ライト等が利用できます。

判定機能


・ウインドウコンパレータの閾値の設定で試験結果の判定を自動で行ないます。
・統計機能により、試験項目のPass/Failの分析結果がグラフ表示できます。
・試験結果をUSBメモリに直接保存できますので、システムなどを構築せずに履歴を確認することができます。

バーコードリーダーによる自動テスト


・バーコードリーダー動作は15文字までのパターン名とテスト番号、動作条件を指定しておくと、パターン名を読み取るだけで試験を開始できます。
・バーコードリーダーはUSB仮想COMタイプが使用できます。

シリーズ仕様

●最大出力電力:AC 500VA
●ディスプレイ:7インチカラーLCD
●出力電圧 RAMP機能 (上昇・下降時間制御)
●スイープ機能(グラフ表示)、判定の統計機能
●試験条件を最大100個までメモリ可能(MANUモード)
●MANUモードメモリから10個の試験を順番に指定したプログラムを100個メモリ可能(AUTOモード)
●インターロック機能、ゼロクロス投入機能、オープン・ショートチェック、アーク検出による安全対策
●外部からスタート・ストップ入力、判定出力により自動機への対応可能
●インターフェース:RS-232C、USB(仮想COM)、SIGNAL I/O端子(標準装備) 、GP-IB(オプション)、LAN(オプション)
●寸法:380(W)×148(H)×492(D)mm
 (GPT-15001/15002/15003)
 380(W)×148(H)×546(D)mm (GPT-15004)
●質量: 約17kg(GPT-15001/15002/15003)
 約21kg(GPT-15004)
●IEC(EN)61010-2-034:2017準拠

定格

耐電圧試験 ACW DCW IR GB
電圧出力範囲 0.050kV~5.000kV 0.050kV~6.000kV 50V~1200V 8V
電圧分解能 1V 50V
電圧精度(無負荷時) ±(1% of setting +5V)
定格電力 500VA (5kV/100mA) 100W(5kV/20mA) 12W(1.2kV/10mA)
定格電流 100mA
0.001mA~10mA(0.05kV<V≦0.5kV)
0.001mA~100mA(0.5kV<V≦5kV)
10mA
0.001mA~2mA(0.05kV<V≦0.5kV)
0.001mA~20mA(0.5kV<V≦6kV)
10mA 3.00A~32.00A
出力波形 Sine wave  DC DC Sine wave
周波数 50Hz / 60Hz 0Hz 0Hz 50Hz/60Hz
電圧安定度  ± (1% +5V)  [定格→無負荷時]
電圧測定確度 ± (1% of reading+ 5 V)
電流測定範囲 0.001mA~100.00mA  0.001mA~20.00mA  -
電流測定分解能 1μA (1μA~9.999mA)
10μA(10.00mA~99.99mA)
100μA(100.0mA)
0.1μA (0.1μA~999.9μA)
1μA(1μA~9.999mA)
10μA(10.00mA~20.00mA)
電流測定確度 ± (1.5% of reading+30μA)  ±(1.5% of reading+3μA): I<1ma
±(1.5% of reading+30μA) : I≥1mA
最大オフセット 60μA 5μA
電流判定精度 ± (3% of setting+30μA)
抵抗測定・判定範囲 - - 0.1MΩ~10.00GΩ(50V≤V≤100V )
0.1MΩ~20.00GΩ(150V≤V≤450V)
0.1MΩ~50.00GΩ(0.5kV≤V≤1.2kV)
1mΩ~650mΩ
抵抗測定・判定確度 - - 50V<V≤450V
  0.1MΩ~1MΩ: 5% of reading + 3count
  1MΩ~50MΩ : 5% of reading + 1count
  51MΩ~2GΩ :10% of reading + 1count
0.5kV<V≤1.2kV
  0.1MΩ~1MΩ   : 5% of reading + 3count
  1MΩ~500MΩ   : 5% of reading + 1count
 501MΩ~9.999GΩ:10% of reading + 1count
 10G~50GΩ      :20% of reading + 1count
1% of reading + 2mΩ
ウインドコンパレータ あり
アーク検出 あり
立上り時間制御 あり
立上り時間範囲 0.1~999.9s
立下り時間制御 あり
立下り時間範囲 0.0~999.9s
試験時間範囲 OFF, 0.3s~999.9s
試験時間精度 ±(100ppm+20ms)
グランドモード ON/OFF
ウエイト時間範囲 0.0~999.9s
最大適合容量 - 1uF(6kV) - -

一般定格
項目 内容
ディスプレイ 7インチカラーLCD
メモリー 100ブロック(MANU) 100ブロック(AUTO)
電源 AC 100V~240V ± 10%、 50Hz/60Hz 消費電力1000VA
インタフェース USBホスト(メモリ/バーコードリーダ)、USBデバイス(仮想COM)、RS-232C、GP-IB(オプション)、LAN(オプション)、外部制御
寸法 380mm(W)×148mm(H)×492mm(D) 突起等含む、(GPT-15001/2/3)
380mm(W)×148mm(H)×546mm(D) 突起等含む、(GPT-15004)
質量 約11kg(GPT-15001/2/3)  約21kg(GPT-15004)

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GHT-117 18,700円

ACW/DCW/IR試験用アダプタボックス

GHT-118 25,000円 GB試験用アダプタボックス
GHT-205-G 16,500円

高電圧テストブローブ

GHT-113 44,000円

高電圧テストプローブ(ピストル型)

GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル (A - B)
CB-2420P 20,000円 GP-IBケーブル(2m)
OPT01-GP-PT10K 39,000円 GPT-12000/15000シリーズ用GP-IBカードオプション
OPT02-LAN-PT10K 36,000円 GPT-12000/15000シリーズ用LANカードオプション
GRA-440 36,000円 GPT-12000/15000シリーズ用ラックマウントアダプタ(EIA)
GHT-115 8,000円 高電圧テストリード、CONT試験用リード
GTL-215 11,000円 GB試験用ケーブル

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ GPT-10000シリーズ カタログ 2022/4/15
 マニュアル GPT-10000シリーズ 取扱説明書 (2023/8/1)
 マニュアル GPT-10000シリーズ 取扱説明書 追補情報
GPT-12000/15000の通信を行う場合の注意点をまとめてあります。
 マニュアル GPT-10000シリーズ アップデート説明書
 ソフトウェア GPT-15000シリーズ ファームウエアVer1.05 (2022/12/5)
・GPT-15001/45002/15003/15004用ファームウエアアップデータ Ver1.05
 解凍後に対象機種のファイルをUSBメモリのルートのコピーしてimage.BINにリネームします。
 操作手順はアップデートマニュアルを参照してください。
 ドライバ GPT-10000シリーズ USBドライバ
・Windows7向けGPT-10000用USBドライバ
 Windows10ではUSBドライバは不要です。
 ドライバ GPT-15000シリーズ向けLabVIEW2016用ドライバ
・GPT-15000シリーズ向けLabVIEW2016ドライバ
 ソフトウェア GPT-10000シリーズ サンプルアプリケーション(VBA)
・GPT-12000/15000シリース用サンプルアプリケーション
 ExcelVBAによる手動テストのステップ・結果の転送を行います
