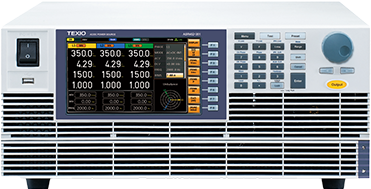

マルチ相対応コンパクトAC/DC電源

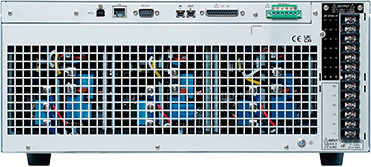

ASR-4.5k/6kシリーズ

希望小売価格(税抜)  1,700,000円から

発売中

単相 単相3線 3相の交流と直流のマルチ相出力に対応した高さ4U 6000VAのコンパクトAC/DC電源

ASRシリーズは、インバーター方式を採用した高さ4U、出力容量4500VA、6000VAのAC/DC電源です。
単相、単相3線、3相交流と直流、さらに単相3チャンネルに対応したマルチ出力、豊富な測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能で様々な交流波形をサポート。
さらに、交流+直流、内部+外部信号など組み合わせにより10種類の出力モードを備えています。
インタフェースはUSB・LAN・RS-232Cを標準で搭載、オプションとして、GP-IBに対応しています。
高機能ながら、7インチカラー液晶ディスプレイ搭載により、直観的で使いやすいコストパフォーマンスに優れた交流・直流安定化電源です。

関連製品

入力も出力もマルチ相対応

入力電源も単相、三相とも使用可能。単相2線から単相3線または三相への変換が可能です。三相が配電されていない実験室などでも使用できます。
※単相200Vとなります。100Vは使用できません。

入力も出力もマルチ相対応

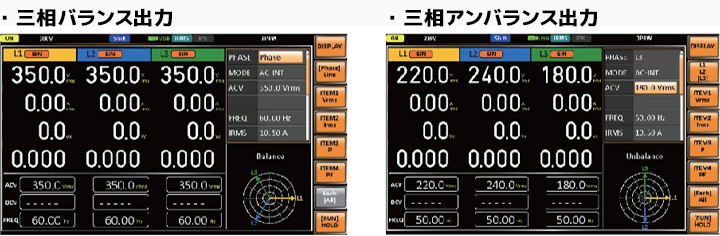

三相を独立した制御(アンバランス出力・単相3ch)が可能

相間電圧を一定にそろえたバランス出力の他に、各相を別々の電圧に設定することができるアンバランス出力、さらに3チャンネルの単相電源としても使用することができ、系統電圧不平衡時のシミュレーション試験や一般機器(単相)の比較試験に利用することもできます。

三相を独立した制御(アンバランス出力・単相3ch)が可能

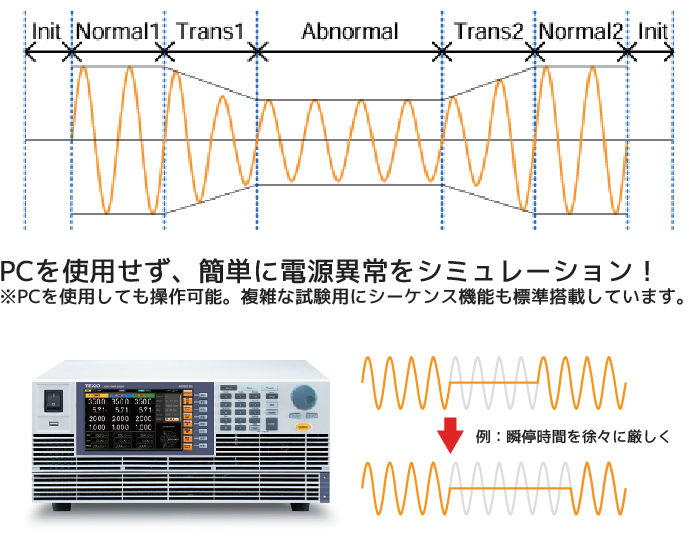

シミュレーションモード

このモードは、電圧・位相・周波数の変動など、電源の一般的な異常を6つのステップから生成することができます。一時的な異常のほか繰り返しの設定により周期的な異常として実行することができます。10個のシミュレーション設定をローカルメモリに保存できます。USBメモリにも保存可能です。

シミュレーションモード

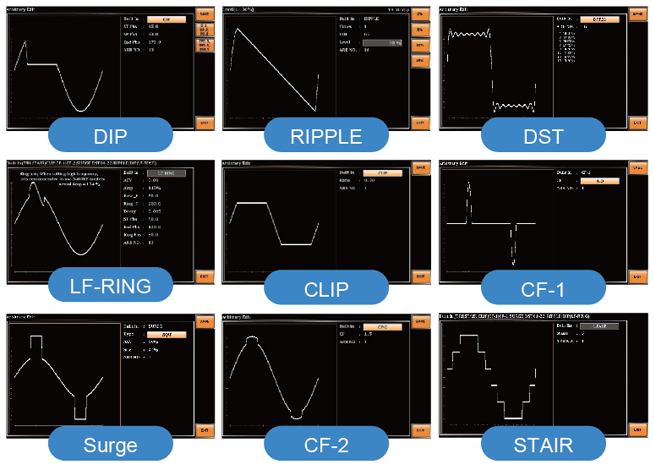

PC不要の任意波形(ARB)編集機能

9つの波形タイプのパラメータを調整することで、数万を超えるAC電圧波形をシミュレートすることができます。 パネルから目的の波形タイプを選択し、パラメータを設定した後でARB 1〜16に登録、出力モードに戻ればARB波形を選択するだけで出力できます。(PCアプリでより複雑な波形作成も可能です。)

PC不要の任意波形(ARB)編集機能

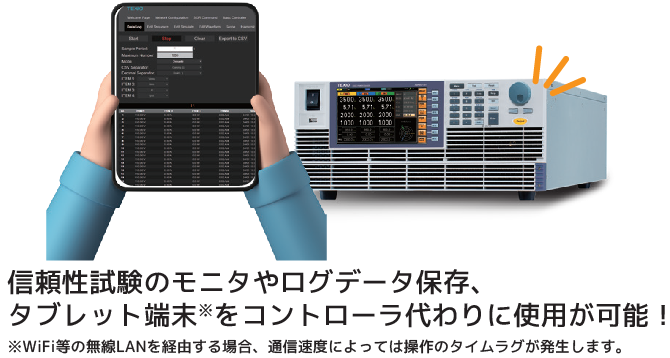

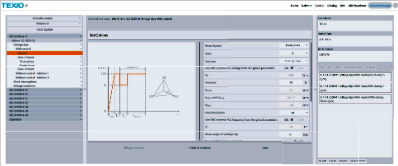

Advanced web server control

LANネットワークを使用したWebサーバー機能により、機器のシステム情報やネットワーク構成、測定値の監視や各種設定(シミュレーションやシーケンスの編集も可能)、データロガー機能が簡単に使用することができます。

Advanced web server control

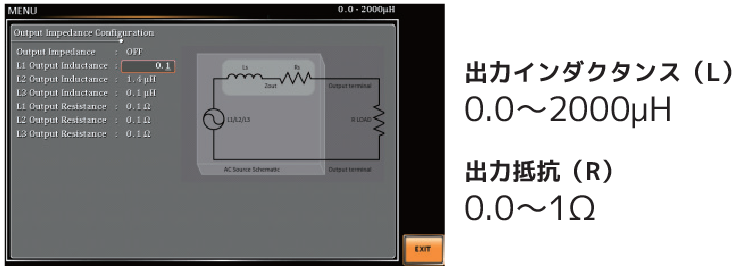

出力インピーダンスが設定可能

出力インダクタンスとレジスタンスを設定することができます。通常のACラインはインピーダンスを持っていますので実際の環境に近い試験を行うことができます。

出力インピーダンスが設定可能

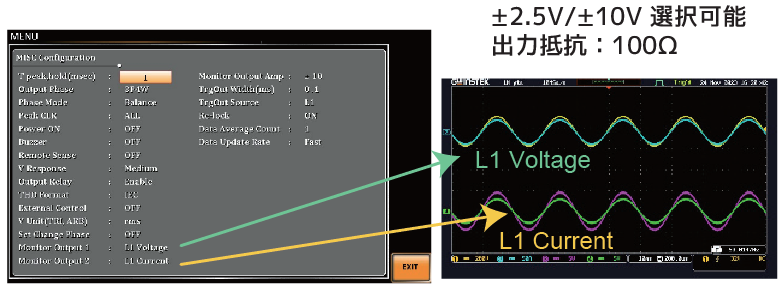

2つのモニター出力を標準搭載

ASR452-351、ASR602-351はモニター出力を2つ搭載しており、任意 の電圧、電流をオシロスコープ等で観測することができます。

2つのモニター出力を標準搭載

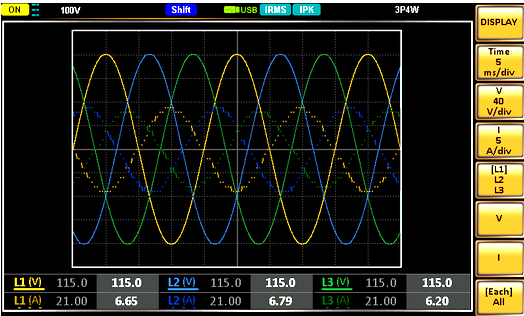

シリーズ仕様

●最新の半導体SiC採用で、高さ4U/6kVAのコンパクト設計
●単相、単相3線、3相交流と直流のマルチ相出力、さらに3チャンネル電源として使用可能
●AC入力も単相、3相デルタ(Δ)、3相スター(Y)に対応、設置場所が広がります
●最大999ステップのシーケンス機能搭載で直流を含む複雑な試験を行えます
●シミュレーション機能により、簡単な設定で電圧低下など異常試験を簡単に再現できます
●任意波形編集機能で様々な出力波形を電源本体で編集可能
●出力インピーダンス設定機能で実際のAC電源環境に近い試験が行えます
●電圧、電流のモニタ出力を搭載(出力数:2、相および電圧・電流選択式)
●インタフェース 標準:USB、RS-232C、LAN オプション:GP-IB

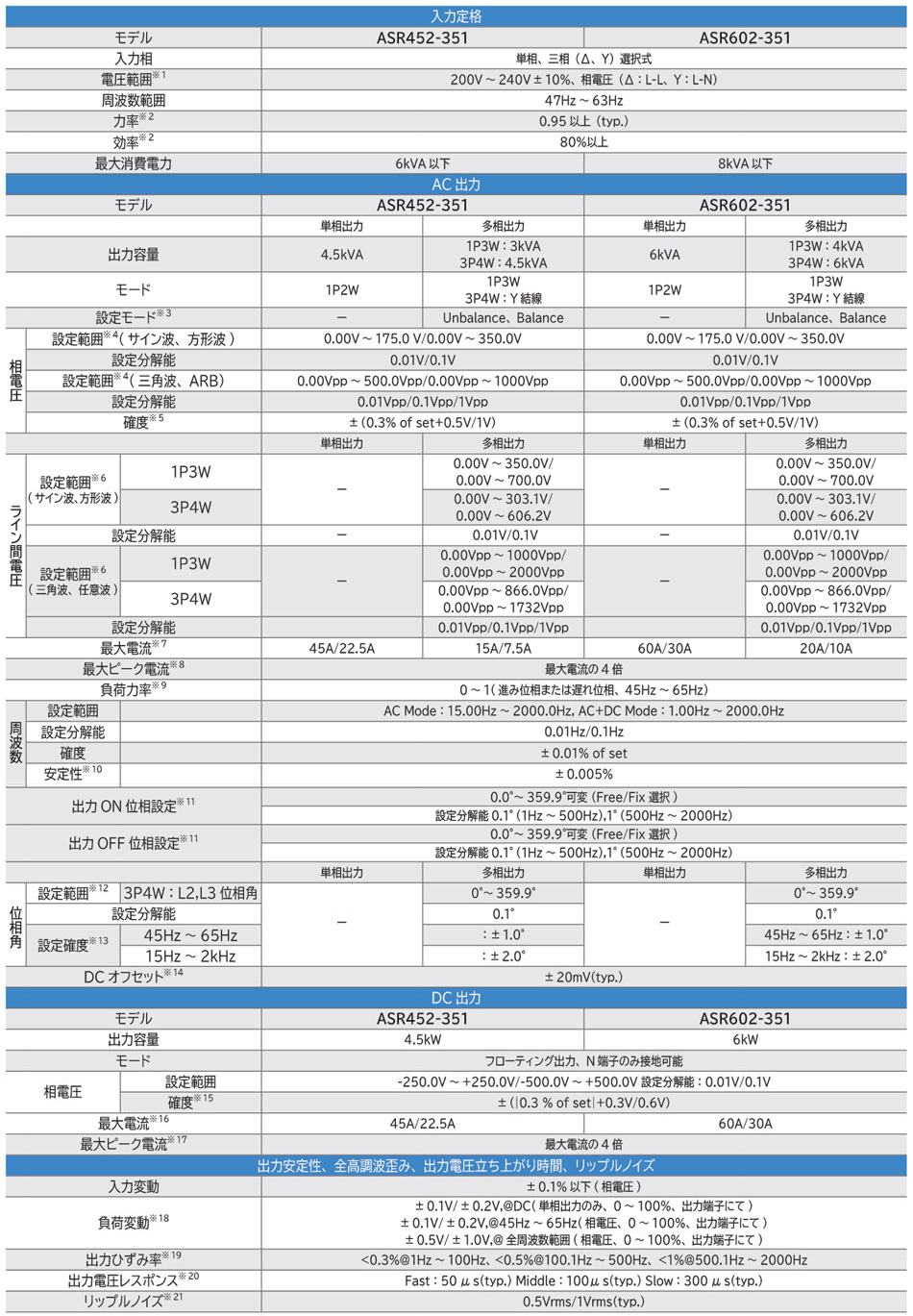

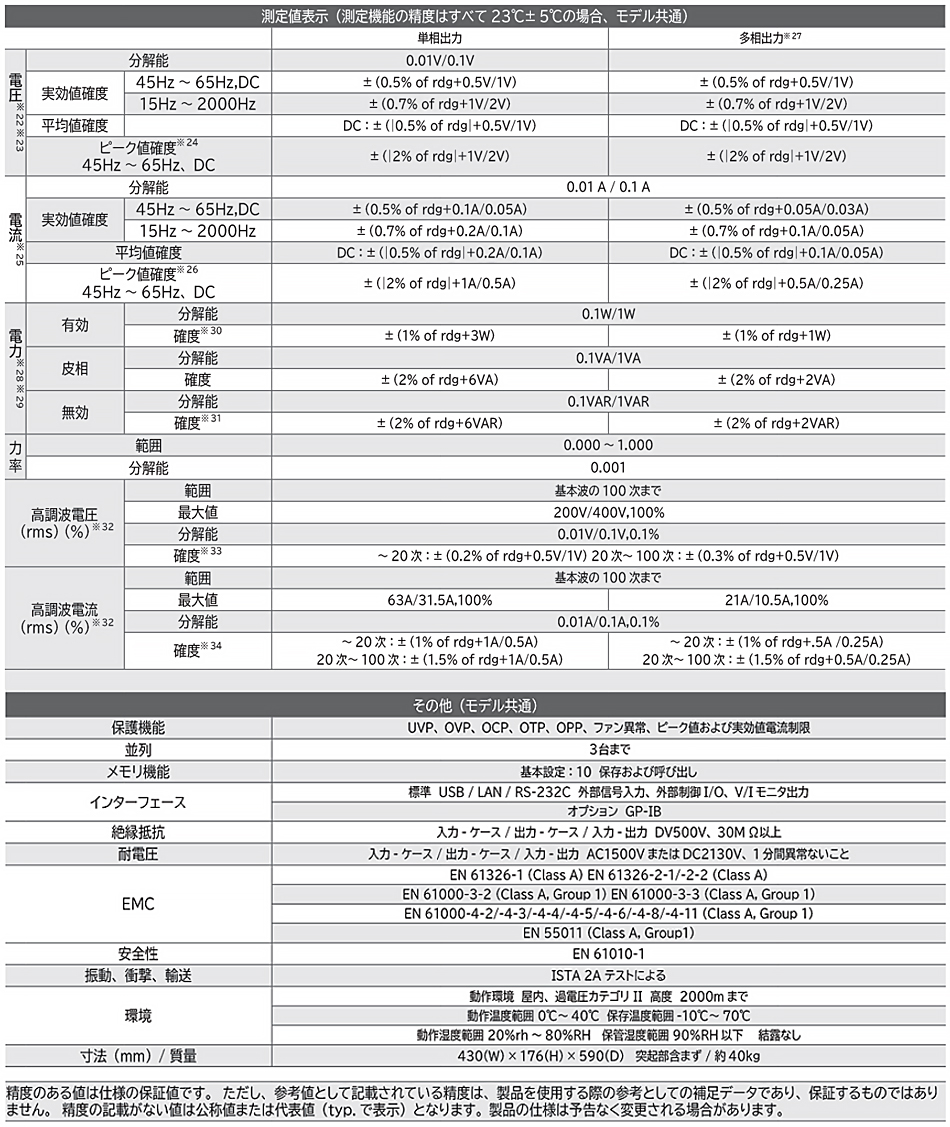

定格


※1.Y 結線は三相4線+ 接地線、デルタ結線は三相3 線+ 接地線です。付属品にて切替え。
※2.AC-INT モード、定格出力電圧、最大出力電流時、抵抗負荷、45Hz ~ 65Hz、正弦波出力の場合。
※3. 多相モードでのみ設定可能。
※4. 多相出力時の相電圧設定用。バランスモードでは全相を一括設定し、アンバランスモードでは各相を個別に設定します。
※5. 出力電圧10V ~ 175V/20V ~ 350V、正弦波、出力周波数45Hz ~ 65Hz、無負荷、DC 電圧設定0V(AC+DC モード)、23℃±5℃の場合、多相出力の相電圧設定用。
※6. バランスモードでは線間電圧のみ設定可能です。
※7. 出力電圧が100V (100V レンジ) または200V (200V レンジ) より高い場合は、電源容量に制限されます。直流重畳がある場合、AC+DC の有効電流は最大電流まで出力できます。40Hz 以下または400Hz 以上の場合、周囲温度が40 度以上の場合、最大電流が低下する場合があります。
※8. コンデンサ入力整流負荷に関して。最大電流によって制限されます。
※9. 逆潮流容量が不足している外部電力注入または回生は使用できません。
※10.45Hz ~ 65Hz、定格出力電圧、無負荷および抵抗負荷における最大電流値、および使用温度範囲の場合。
※11. 多相出力のアンバランスモードでは、L1、L2、L3 相をアンバランスに設定できます。
※12. 多相出力のアンバランスモードのみ設定可能です。
※13. 出力電圧50V 以上、正弦波、全相同一負荷、同一電圧条件の場合。
※14.AC モード、出力電圧0V 設定、23℃±5℃の場合。
※15. 出力電圧-250V ~ -10V、+10V ~ +250V/-500V ~ -20V、+20V ~ +500V、無負荷、AC 電圧を0V に設定(AC+DC モード) および23℃±5℃の場合。
※16. 出力電圧が100V (100V レンジ) または200V (200V レンジ) より高い場合は、電源容量を満たすために制限されます。交流重畳がある場合、AC+DC の有効電流は最大電流まで出力できます。また周囲温度が40 度以上になると最大電流が低下する場合があります。
※17.3ms 以内、定格出力電圧での最大電流によって制限されます。
※18. 出力電圧75V ~ 175V/150V ~ 350V、負荷力率1、背面パネルの出力端子により出力電流0A から最大電流(またはその逆)まで段階的に変化の場合。
※19. 定格出力電圧の50% 以上、最大電流以下、AC およびAC+DC モード、THD+N。多相出力の場合、相電圧設定仕様となります。
※20. 出力電圧100V/200V、負荷力率1、出力電流0A から最大電流( またはその逆) までの段階的な変化に対しての場合。出力電圧の10% ~ 90% の時間。
※21. 背面パネルの出力端子を使用したDC モードの場合。(5Hz ~ 1MHz)
※22. 多相出力の場合は相電圧仕様となり、直流平均値表示は選択できません。
※23. 精度は出力電圧が電圧設定範囲内の場合の値です。
※24. 精度は出力波形DC または正弦波のみです。
※25. 精度は出力電流が最大電流の5% ~ 100% の場合の値です。
※26. 精度は出力波形DC または正弦波のみです。
※27. 多相出力の場合、各相の仕様となります。
※28. 出力電圧が50V 以上の場合、出力電流は最大電流の10% ~ 100% の範囲、DC、または出力周波数は45Hz ~ 65Hz です。
※29.DC モードでは皮相電力と無効電力は表示されません。
※30. 力率0.5 以上の負荷の場合。
※31. 力率0.5 以下の負荷の場合。
※32. 測定はIEC またはその他の規格に準拠していません。(相電圧と相電流) AC-INT、50/60Hz のみ
※33. 出力電圧10V ~ 175V/20V ~ 350V の場合。
※34. 最大電流の5% ~ 100% の範囲の出力電流。

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
CB-2420P 20,000円 GP-IBケーブル(2m)
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
ASR-003 64,000円 GP-IBインタフェース
ASR-006 15,000円 並列接続通信ケーブル
GRA-451-J 28,000円 ラックマウントアダプタ(JIS)

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ ASR-4.5k/6kシリーズ カタログ
 マニュアル ASR-4.5k/6kシリーズ 取扱説明書
 マニュアル ASR-4.5k/6kシリーズ プログラミングマニュアル
 ドライバ TEXIO USB-CDCドライバ(2.06)
・TEXIO製品向けUSB-CDC用 Windows7ドライバ
 Windows10/11では不要です。
