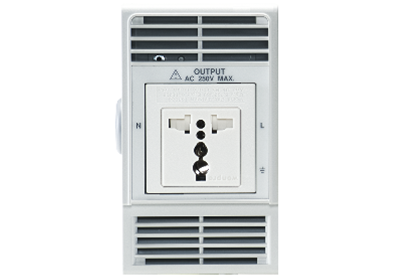

コンパクトAC/DC電源　ASRシリーズ

ASRシリーズは多機能かつ直観的で使いやすいコンパクトAC/DC電源です。任意信号出力はファンクションジェネレータが苦手な電力の出力も可能です。

ASRシリーズはインバーター方式を採用した出力容量500VA/1000VAのコンパクトAC/DC電源です。 豊富な出力モードと測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能と任意波形モード など様々な交流波形をサポート。さらに、交流＋直流、内部＋外部信号など組み合わせにより9種類の出力モードを備えています。インタフェースはUSB/LAN搭載モデルとUSB/LAN/GP-IB /RS-232C搭載モデルを用意しました。 カラー液晶ディスプレイ搭載により、多機能かつ直観的で使いやすいコンパクトAC/DC電源です。外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。

Brand TEXIO
Model ASRシリーズ
price 240,000円から
Status 発売中

Specification

●出力容量
　　ASR501-351:500VA、0～175Vrms/5A、0～350Vrms/2.5A
　　ASR102-351:1000VA、0～175Vrms/10A、0～350Vrms/5A
●AC、DC、外部入力を組み合わせた出力モードが設定可能
●シミュレートモードで一般的な電源異常の波形を模擬することが可能
●シーケンスモードで999ステップの複雑な動作を設定可能
●設定を主とした標準画面、測定値表示をメインとした簡易画面、高調波を測定する高調波画面を切替可能
●正弦波、方形波、三角波に加え4096ポイント固定長の任意波形を位相設定して出力が可能
●クレストファクタ＝４までのピーク電流出力が可能
● 4.3インチカラーTFT液晶を採用
●USBおよびLANインタフェースを標準搭載、GモデルはGP-IB/RS-232Cも搭載

●外部入力および任意波形機能を使うと、信号発生器単体では苦手な大きめの電圧・電流の信号も可能です。

Rating
モデル ASR501-351(G) ASR102-351(G)
機能

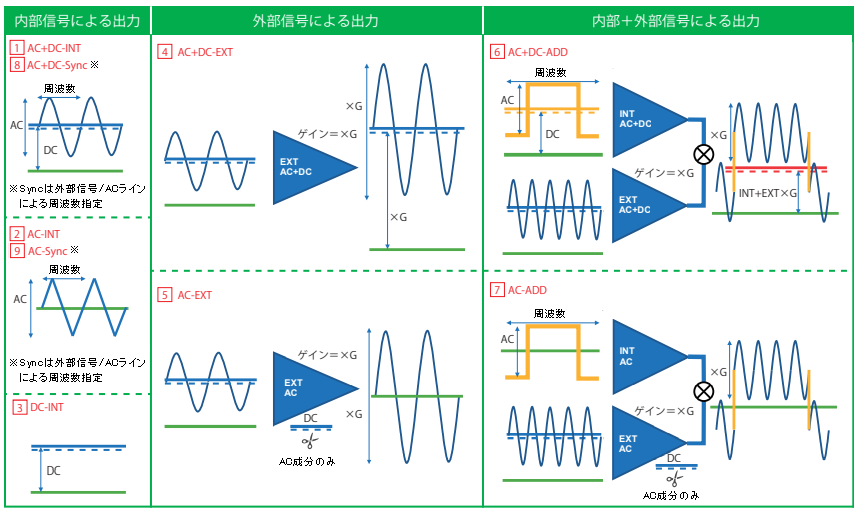

モード AC(INT)、DC(INT)、AC+DC(INT)、AC(EXT)、AC+DC(EXT)、AC(ADD)、AC+DC(ADD)、AC(SYNC)、AC+DC(SYNC)
出力波形 正弦波、方形波、三角波、直流、任意波形
測定項目 実効電圧,平均電圧,ピーク電圧,実効電流,平均電流,I Peak Hold電流,電力,有効電力,皮相電力,力率,クレストファクタ
リモートセンシング 定格の5%まで補償
保護機能 OCP（過電流保護）, OTP（過熱保護）, OPP（過電力保護）, FAN fail(ファン 異常)
表示 4.3インチカラーLCD
任意波形 固定長4096ポイント　×16波形
プリセット 30個
インタフェース LAN、USBホスト、USBデバイス、RS-232C(Gtypeのみ)、GP-IB(Gtypeのみ)
外部I/O 入力：インターロック、試験開始、試験終了　　出力：PASS、FAIL
AC入力
位相 単相2線
電圧範囲 90～264Vac
周波数範囲 47～63Hz
最大電流 8A(100Vレンジ) / 4A(200Vレンジ) 15A(100Vレンジ)/7.5A(200Vレンジ)
最大消費電力 750VA 1500VA
力率(typ) 0.95(100Vレンジ) / 0.9(200Vレンジ)
ACモード
容量 500VA 1000VA
出力電圧
正弦波/方形波		 0.0 V ～ 175.0 V(100Vレンジ) /0.0 V ～ 350.0 V(200Vレンジ)
出力電圧
三角波/任意波形		 0.0 V ～ 144.3V(100Vレンジ) /0.0 V ～ 288.6V(200Vレンジ)
最大電流 5A(100Vレンジ)/2.5A(200Vレンジ) 10A(100Vレンジ)/5A(200Vレンジ)
最大ピーク電流 20A(100Vレンジ)/10A(200Vレンジ) 40A(100Vレンジ)/20A(200Vレンジ)
周波数範囲 40.00～999.9Hz(ACモード)　1.00～999.9Hz(AC+DCモード)
全高調波歪(THD) 0.5%以下
DCモード
容量 500W 1000W
出力電圧 -250V～250V(100Vレンジ)／-500V～500V(200Vレンジ)
最大電流 5A(100Vレンジ)/2.5A(200Vレンジ) 10A(100Vレンジ)/5A(200Vレンジ)
測定
電圧測定分解能 0.1V
電圧測定確度
RMS/AVG		 45 Hz ～ 65 Hz および DC:
　　±(0.5 % of reading + 0.3 V)　(100Vレンジ)
　　±(0.5 % of reading + 0.6 V)　(200Vレンジ)
40 Hz ～ 999.9 Hz:
　　±(0.7 % of reading + 0.9 V )　(100Vレンジ)
　　±(0.7 % of reading + 0.9 V )　(200Vレンジ）
電圧測定確度
PEAK		 45 Hz ～ 65 Hz および DC:
　　±(|2 % of reading| + 1 V )　(100Vレンジ)
　　±(|2 % of reading| + 2 V)　(200Vレンジ)
電流測定分解能 0.01A(RMS/AVG)/0.1A(PEAK)
電流測定確度
RMS/AVG		 45 Hz ～ 65 Hz および DC:
　±(0.5 % of reading + 0.02 A)
40 Hz ～ 999.9 Hz:
　±(0.7 % of reading + 0.04 A)		 45 Hz ～ 65 Hz および DC:
　±(0.5 % of reading + 0.04 A)　(100Vレンジ)
　±(0.5 % of reading + 0.02 A)　(200Vレンジ)
40 Hz to 999.9 Hz:
　±(0.7 % of reading + 0.08 A)　(100Vレンジ)
　±(0.7 % of reading + 0.04 A)　(200Vレンジ)
電流測定確度PEAK 45 Hz ～ 65 Hz および DC:
　　±(|2 % of reading| + 0.2 A)　(100Vレンジ)
　　±(|2 % of reading| + 0.1 A)　(200Vレンジ)
高調波測定 基本波の40次までの実効電圧、実効電流
一般仕様
USBホスト USBメモリ専用、FAT32フォーマット、パーテーションは16Gbyte以下としてください。
USBデバイス USB-CDCクラス、USB2.0互換､Type-Bコネクタ
LAN 100BASE-TX、Auto-MDX、Socket(ポート:2268)、HTTP、DHCP
RS-232C(Gtypeのみ) EIA/TIA-232D準拠、3線クロスケーブルにて接続、D-SUB9ピンオス、フローなし、データ長:7/8、パリティ：なし/O/E、
STOP:1/2 、速度：1200, 2400, 4800, 9600(初期設定), 19200, 38400, 57600, 115200
GP-IB(Gtypeのみ) SCPI-1993, IEEE 488.2 準拠、専用コネクタ(GTL-258にて接続が必要)
外部I/O ５VTTLレベル、入力プルアップ47kΩ、出力インピーダンス100Ω
出力：電源ON/出力ON/リミット状態/シーケンス同期/Busy
入力：出力ON/出力OFF/シーケンス開始・終了・停止・分岐
寸法 213(W)×124(H)×480(D) (突起を含まず)
質量 約10.5kg
Lineup
Series Features
型名 最大出力電圧・周波数 最大出力電流 定格電力 インタフェース
ASR501-351 AC (40Hz～999.9Hz)
　175Vrms(100Vレンジ)/
　350Vrms(200Vレンジ)
DC
　-250V～+250V(100Vレンジ)/
　-500V～+500V(200Vレンジ)		 5A(100Vレンジ)/
2.5A(200Vレンジ)		 500VA USB、LAN
ASR501-351G USB、LAN、RS-232C、GP-IB
ASR102-351 10A(100Vレンジ)/
5A(200Vレンジ)		 1000VA USB、LAN
ASR102-351G USB、LAN、RS-232C、GP-IB

出力範囲・動作モード


ASR102-351は1000VA、ASR501-351は500VAの定格出力を持ち、100V/200Vの出力電圧レンジ切替により電流容量が変化します。
出力モードは波形と電圧・周波数を指定するACのみ、DCのみ、AC+DCを基本とし、ACとAC+DCでは外部入力を加算したモードと
商用周波数や外部同期信号に追従した周波数を利用し、波形と電圧を指定するSyncモードが存在します。

シーケンスモード


シーケンス実行例		 各シーケンス設定は最大999ステップで、各ステップの時間は100us〜999.9999sの範囲で設定できます。複数のステップを組み合わせることでDC成分を含む複雑な波形を作成できます。
設定は内部メモリに10個保存でき、USBメモリも使用可能です。

シミュレートモード


シミュレートモード実行例		 このモードは、電圧・位相・周波数の変動など、電源の一般的な異常状態を6つのステップから生成することができます。一時的な異常の他、周期の設定により定期的な異常として実行することができます。
設定は内部メモリに10個保存でき、USBメモリも使用可能です。

ディスプレイモード

標準、簡易、高調波の3つのディスプレイモードを持っています。

標準モードでは左側に選択された３個の測定値、中央に各種設定を表示します。
簡易モードでは、使用可能なすべての項目の測定値が表示されます。
　実効電圧,平均電圧,ピーク電圧,実効電流,平均電流,I Peak Hold電流,電力,有効電力,皮相電力,力率,クレストファクタ
高調波モードでは40次までの高調波の実効電圧と実効電流の測定値を次数ごとに表示します。

出力波形


開始位相45度		 出力波形は既存の正弦波、方形波、三角波のほかに4096ポイントの任意波形を16波形まで登録できます。既存波形では出力の開始点と終了点の位相をそれぞれ設定することができます。
条件にもよりますが、350Vrmsや1Aを超える電流、1kHz近辺までの周波数の信号発生器として利用も可能です。デモ機でぜひ実力を確認してみてください。

●最大ピーク電流


CF(クレストファクタ)=4		 容量負荷に対して、定格最大電流（実効値）の4倍までの最大ピーク電流を5ms以内で流すことができます。

T Ipeakホールド機能

 T Ipeakホールド機能は出力開始から測定開始までの遅延時間(1ms〜60s)を設定し、その後のピーク電流の最大値を保持します。

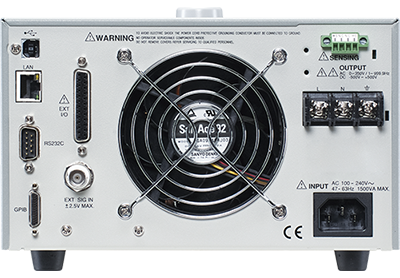

外部インタフェース

 前面USBはUSBメモリを使用し、シーケンス設定、シミュレート設定、任意信号波形データ、測定データのやり取りが可能です。背面外部I/OではOUTPUTのON/OFF、シーケンスの開始終了とそれぞれの状態出力が可能です。 通信インタフェースはUSB(USB-CDC)、LAN(Socket/HTTP)を標準とし、GタイプはGP-IBとRS-232Cも利用可能です。
※GP-IBは専用ケーブルGTL-258が必要になります。
