FGX-2005/FGX-2112 任意波形ファンクションジェネレータ

任意波形機能を搭載したエントリーモデル

FGX-2005/FGX-2112は3.5インチカラーLCDを搭載したDDS（Direct Digital Synthesizer）方式のファンクションジェネレータです。エントリーモデルでありながら任意波形機能を搭載したため、基本的な電気実験はもちろん、多彩な試験に使用頂けます。FGX-2112は更にスイープ、変調機能、周波数カウンタ機能を搭載しています。

Brand TEXIO
Model FGX-2005/FGX-2112
price 45,800円から
Status 発売中

Specification

●10bit、20MSps任意波形機能を搭載
●DDS(Direct Digital Synthesizer)方式採用
●発振周波数：0.1Hz～5MHz（正弦波、方形波）0.1Hz～1MHz（三角波）
●出力レベル：1ｍVp-p～10Vp-p（50Ω負荷時）
●出力波形、周波数、振幅、DCオフセット（DUTY比表示に切替可能）を一度に表示
●設定メモリ：10個保存/呼出し（メモリ番号；0～9）
●USB標準装備
●LabVIEWドライバ

FGX-2112は在庫限、代替機種はAFG-2112となります。

Rating
型名 FGX-2005 FGX-2112
出力波形 正弦波、方形波、ランプ波（三角波）、ノイズ、 任意波形
任意波形機能
サンプルレート 20MS/s
繰り返しレート 10MHz
波形メモリ長 4kポイント
振幅分解能 10ビット
不揮発性メモリ 4Kポイント
周波数特性
範囲 正弦波 0.1Hz～5MHz 0.1Hz～12MHz
方形波 0.1Hz～5MHz 0.1Hz～12MHz
ランプ波（三角波） 1MHz
分解能 0.1Hz
確度 安定度 ±20ppm
エージング ±1ppm/year
許容値 ≦1mHz
出力特性
振幅 範囲※1 1mVp-p～10Vp-p (50Ω負荷時)
2mVp-p～20Vp-p (無負荷時)
確度 設定の±2%+±1mVp-p(1kHz 正弦波において)
分解能 1 mVまたは3digits
平坦性
(正弦波、対1kHz)		 ±1％ (0.1dB) ≦100kHz
±3％ (0.3 dB)≦5MHz
±5％ (0.4 dB)≦12MHz
単位 Vp-p、Vrms、dBm
オフセット 範囲 ±5Vpk ac+dc (50Ω負荷時)
±10Vpk ac+dc (無負荷時)
確度 設定×2％＋5mV＋振幅×0.5％
波形出力 インピーダンス 50Ω typical (固定)　/　> 300kΩ (出力オフ)
アッテネータ —
保護機能 短絡回路保護
過負荷で自動的にメイン出力のリレーを遮断し出力オフ
SYNC出力 レベル TTLコンパチブル 終端>1kΩ
インピーダンス 約50Ω
立上り/立下り時間 ≦25ns
正弦波特性
高調波ひずみ -55dBc；DC～200kHz,　 振幅 > 0.1Vp-p
-50dBc；200kHz～1MHz, 振幅> 0.1Vp-p
-35dBc；1MHz～5MHz, 　振幅> 0.1Vp-p
-30dBc；5MHz～12MHz,  振幅> 0.1Vp-p
方形波特性
立上り/立下り時間 ≦25ns 最大出力時(50Ω負荷)
オーバーシュート <5%
アシンメトリ 周期の1％＋1ns
デューティ可変範囲 1.0％～99.0％≦100kHz
20.0％～80.0％≦5MHz
40.0％～60.0％≦10MHz
50％≦12MHz
ランプ波特性
直線性 < ピーク出力の0.1％
シンメトリ可変範囲 0％～100％ (0.1％分解能)※3
スイープ
波形 ー 正弦波、方形波、三角波
タイプ ー 直線または対数
スタート/ストップ周波数 ー 0.1Hz～最大周波数
スイープ時間 ー 1ms～500s
ソース ー 内部 / 外部
AM変調
キャリア波形 ー 正弦波、方形波、三角波
変調波形 ー 正弦波、方形波、三角波
変調周波数 ー 内部：2mHz～20kHz
外部：DC～20kHz、±5V
変調度 ー 0％～120.0％V
ソース ー 内部 / 外部
FM変調
キャリア波形 ー 正弦波、方形波、三角波
変調波形 ー 正弦波、方形波、三角波
変調周波数 ー 内部：2mHz～20kHz
外部：DC～20kHz、±5V※5
偏差 ー DC～最大周波数/2
ソース ー 内部 / 外部
FSK
キャリア波形 ー 正弦波、方形波、三角波
変調波形 ー 方形波、デューティ比50％
変調レート ー 内部：2mHz～100 kHz
外部：DC～100kHz
周波数範囲 ー 0.1Hz～最大周波数
ソース ー 内部 / 外部
周波数カウンタ
範囲 ー 5Hz～150MHz
確度 ー タイムベース確度±1カウント
タイムベース ー ±20ppm (23℃±5℃)
分解能 ー 100nHz（1Hzまで）
0.1Hz（100MHz）
入力インピーダンス ー 1kΩ/1pF
感度 ー 35mVrms～30Vms (5Hz～ 150MHz)
その他
保存/呼出し 設定メモリ20個（パネル設定10個、任意波形10個）
インターフェース USB (デバイス)
ディスプレイ 3.5インチ液晶パネル
一般仕様
操作環境 仕様保証温度範囲：18℃～28℃、操作温度：0℃～40℃
相対湿度：≦ 80%, 0℃～40℃、≦70%, 35℃～40℃
設置カテゴリ： CAT Ⅱ
保存温度 -10℃～70℃、相対湿度：≦70%
電源 AC100V～240V 50/60Hz
消費電力 約25VA
質量 約2.5kg
寸法 266（W）×107（H）×293（D）mm

※1　振幅を小さくするとS/N比が悪くなります。
※2　FGX-2112のみ
※3　1KHz基準、周波数が高くなると0％および100％付近のエッジ特性が悪くなります。
※4　MOD入力ポートから直流電圧を入力した場合、正電圧で振幅が大きくなり、負電圧で振幅が最小になります。
※5　MOD入力ポートから直流電圧を入力した場合、正電圧でキャリア周波数が増加し、負電圧でキャリア周波数が減算されます。（キャリア周波数±最大偏差周波数）
※6　30 分のエージング後

Lineup
型 名 税抜価格（円） 周波数範囲 出力波形 スイープ・変調機能・
周波数カウンタ機能
FGX-2005 45,800 0.1Hz~5MHz 正弦波・方形波・ランプ波(三角波)
ノイズ・任意波形		 ×
FGX-2112 67,000 0.1Hz~12MHz ○
Series Features

LCDユーザーインタフェース

FGX-2005/2112は3.5インチ液晶パネルを搭載。出力波形・周波数・振幅・DCオフセット（DUTY比表示に切替可能）が一度に表示されます。FGX-2112は変調波形やスイープ機能の表示もすることができます。


デューティー可変機能

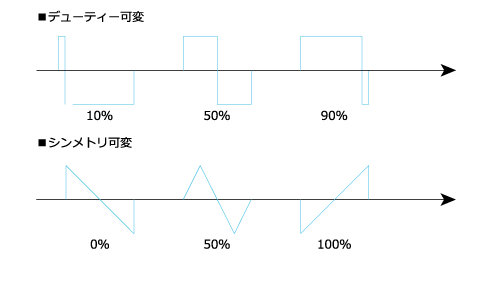

方形波は100kHz以下で1.0％～99.9％（0.1％ステップ）で可変が可能。ランプ波のシンメトリ可変は全周波数領域で0.0％～100.0％（0.1％ステップ）で可変することができます。

周波数 デューティー可変範囲
≦100kHz 1.0％～99.9％
≦5MHz 20.0％～80.0％
≦10MHz 40.0％～60.0％
≦12MHz 50％固定

変調機能（FGX-2112のみ）

AM、FM、FSKの3つの変調方式が選択可能です。変調波は内部ソースと外部からの入力ソースを選択することができます。

スイープ機能（FGX-2112のみ）

FGX-2112はノイズと任意波形を除く、正弦波、方形波またはランプ波でスイープをすることができます。スイープモードにおいて、本器は指定ステップ回数でスタート周波数からストップ周波数まで掃引します。外部ソースが選択されている場合、本器はトリガ入力ポートからTTLレベルのパルスが入力されるたびに、一回掃引をします。スイープのステップ間は、リニアまたはログです。スイープは、周波数をアップまたはダウンすることができます。

FGX-2112はファンクションジェネレータに150MHzの周波数カウンタを内蔵しています。


周波数カウンタ内蔵（FGX-2112のみ）

任意波形機能

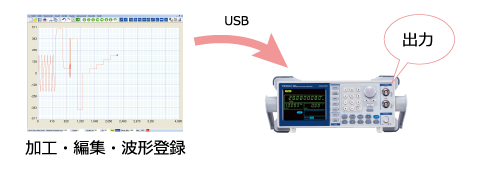

任意波形機能は最高20MS/sのサンプリングレートで垂直分解能10bitおよび最長4Kポイントで作成することができます。また、任意波形エディタソフトウェアを使用することで、様々な波形を作成・管理することができ、USBインタフェース経由で最大10個まで任意波形をFGXに登録させることができます。


出力インピーダンスの切替

出力インピーダンスを50Ωまたは、High-Zに設定することができます。出力インピーダンスがHigh-Zに設定された場合は、デフォルトで設定された50Ωと比較して、画面に表示される振幅は2倍になります。たとえば、振幅が10Vp-p（50Ωインピーダンス）に設定されていいる場合で、出力インピーダンスをHigh-Zに切り替えた場合は、表示される振幅は20Vp-pになります。

ワールドワイド入力

入力電源はAC100V～240Vのワールドワイド対応となっています。
