PSU シリーズ 薄型・軽量・多機能 1500W スイッチング 直流安定化電源

PSUシリーズ

希望小売価格(税抜)  297,000円から

発売中

薄型・軽量・多機能 スイッチング 直流安定化電源

PSUシリーズは積み重ね可能な19インチラックマウント対応フロントエアインテーク方式の1Uサイズ薄型直流安定化電源です。 1500Wクラス、定格電圧6Vから600Vまでの15機種をラインナップ、4台までのワンコントロール並列運転も可能なため大容量電源としても使用可能です。 スルーレートコントロール、内部抵抗制御、CC優先モードや容易にプログラミングできるテストモードを搭載。外部アナログ制御や各種インタフェースでのコントロールにも対応、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。

関連製品

テストモード(シーケンス)

時間に合わせて、電圧、電流設定値を2000ステップまで自動更新させるテスト機能を装備しております。プログラミング不要で電圧・電流値、時間などの数値をCSVファイルで
編集し、USBメモリを介して本体に読み込ませ実行することができます。CSVファイルは10個まで本体に保存できますので実行時にUSBメモリは不要です。

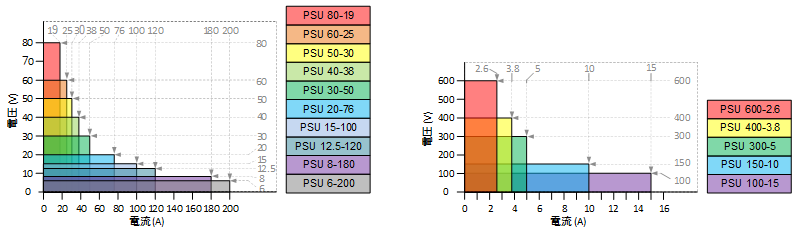

出力可変、CV/CC自動切り替え

容量1500Wクラス、出力電圧6V~600V、出力電流2.6A~200Aまでの15機種をラインナップしています。設定可能な電圧・電流の範囲内で定電圧(CV)動作、定電流(CC)動作の自動切り替えになります。 CV/CCのどちらで動作するかは、電圧設定値(VSET)・電流設定値(ISET)と負荷抵抗値(RL)で決まります。
RL>(VSET/ISET)➡CV動作
RL<(VSET/ISET)➡CC動作

CC優先モード

PSUイメージ3
PSUイメージ4
定電圧(CV)優先モードと定電流(CC) 優先モードを選択することが可能です。例えばOUTPUT ON時に定電流動作となる負荷(LED等)を立ち上げる際の電流オーバーシュートを、当社独自の抑制回路により一般のスイッチング電源より小さくできます。

スルーレート制御


定電圧、定電流のスルーレートは、高速優先もしくはスルーレートを設定することができます。スルーレート設定では、電圧、電流それぞれの上昇下降において別々に設定できますので、急激な電圧/電流の変化による負荷の損傷を抑えることができます。


ブリーダ回路ON/OFF(単体動作時のみ)

本器には出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。ブリーダ回路をOFFすると、出力OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。マスタースレーブ時はオフできません。

内部抵抗制御

  任意の内部抵抗を設定することが可能です。設定電圧から負荷電流による電圧降下分を差し引いた電圧を出力しますので、内部抵抗を持つ疑似バッテリーなどとしてご使用できます。

並列マスタースレーブ動作


並列接続では同一機種4台までのワンコントロール並列運転が可能です。ワンコントロール並列運転時はマスター機だけに出力の合計が表示されます。また、モニタ信号出力はマスタ機のみで電流モニタは出力合計を表します。ブリーダ回路はマスター機がON、スレーブ機はOFFに固定です、内部抵抗設定時は設定値を並列台数で除算した値となります。

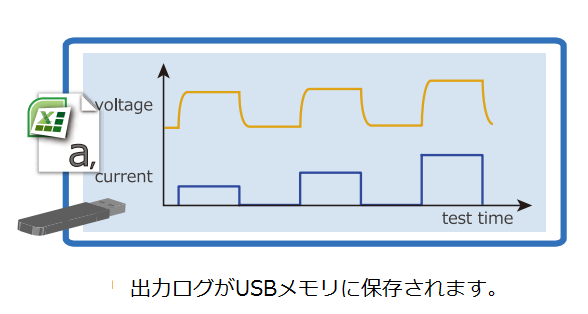

PSU-Y1オプション

最短0.1秒ごとの電圧・電流モニタ、出力状態を内部メモリまたはUSBメモリに保存します。PCと各種インターフェースで接続してログ取得を行うことも可能です。

シリーズ仕様

●出力電圧:6V~600Vまで15機種
●小型・軽量・高効率のスイッチング方式
●出力スルーレート可変機能
●内部抵抗制御機能搭載
●リモートセンシング
●インターネットブラウザからの制御・監視
●3点プリセットメモリ
●テストモード(シーケンス)
●CC優先モード搭載
●4台までの並列接続
●1Uサイズ/19インチラックマウント対応
●LAN、RS-232C/RS-485(専用コネクタ)、USB標準装備
●工場出荷時オプションでGP-IBにも対応
●ワールドワイド対応AC入力
●RoHS指令/CE指令対応
●ロギングオプション(Y1:15,000円)により0.1秒ごとのログ取得が可能
2022/9月に低電圧モデルの拡充を行いました。

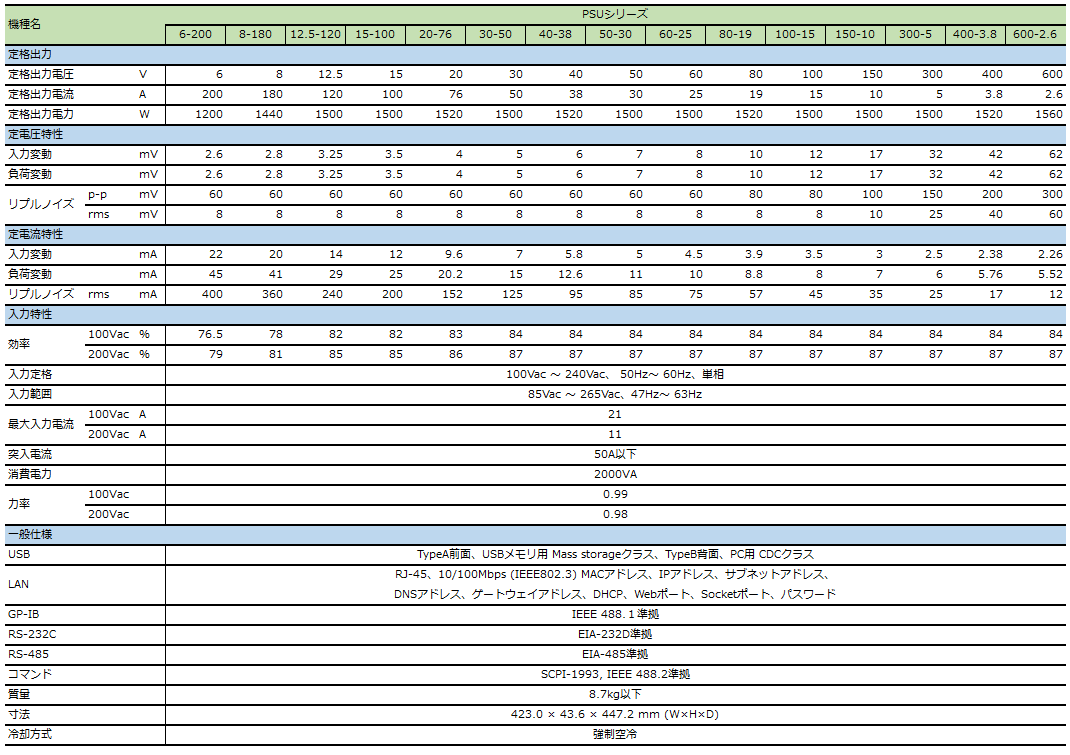

定格

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
型名+Y1(PSU) +15,000円

PSUシリーズの機能拡張(ロギング、桁固定)を行う工場オプションです。

型名+VG (PU/PSU) +53,000円 GP-IBインターフェースユニット追加オプション
GTL-246 3,300円 USB2.0ケーブル (A - B)
CW-0125N 5,400円

PUシリーズ用電源ケーブル 1500W以上単相向け

GRM-001 45,200円 ラック用スライド金具 PSUシリーズ
PSU-01B 18,000円 PSUを2台並列連結する場合のバスバー
PSU-02B 24,000円 PSUを3台並列連結する場合のバスバー
PSU-03B 30,000円 PSUを4台並列連結する場合のバスバー
PSU-01C 9,000円 PSU用 2台パラレル接続用ケーブル
PSU-02C 12,000円 PSU用 3台パラレル接続用ケーブル
PSU-03C 15,000円 PSU用 4台パラレル接続用ケーブル
型名+V2 (PSU) +93,000円 PSUシリーズの外部電流制御入力をアイソレーションする出荷時オプションです。
型名+V1 (PSU) +93,000円 PSUシリーズの外部電圧制御入力をアイソレーションする出荷時オプションです。
GTL-259 6,600円 PFR/PSU/PPXシリーズ用RS-232Cケーブルキット
GTL-260 6,600円 PFR/PSU/PPXシリーズ用RS-485ケーブルキット
PSU-232 10,000円

PSUシリーズ用RS-232Cケーブルキット

S-PL20 57,000円 TEXIO汎用電源及び電子負荷をPCから制御し、充放電を行うアプリケーション

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ PSUシリーズカタログ (2023/9/6更新)
 マニュアル PSUシリーズ取扱説明書 (2024/02/26更新)
 マニュアル PSUシリーズ プログラミングマニュアル(2024/02/26更新)
 ドライバ PSUシリーズ USBドライバ
・PSUシリーズ向け PC用USBデバイスドライバ(Win7)
 ドライバ PSUシリーズ LabVIEW 2012用ドライバ
 ソフトウェア PSUシリーズ アプリケーション
・PSUシリーズの制御用アプリケーション
 NI-VISAフルパッケージが必要です、あらかじめPCにインストールしておいてください。
 ソフトウェア PSW/PSUシリーズ用サンプルアプリ、USBドライバ、テストモード
・PSW/PSUシリーズをUSBでPCに接続するためのUSBドライバです。(Win10は不要)
・PCから制御するためのアプリケーション作成例とテストモードのサンプルデータです。
・VS2008用/ExcelVBA用サンプルソース
