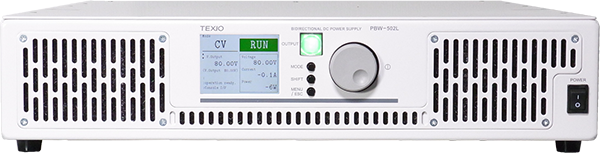

PBW-Lシリーズ 回生双方向直流電源(大電流モデル)

PBW-Lシリーズ

希望小売価格(税抜)  お問い合わせください

発売中

0V放電・大電流に対応した回生双方向直流電源

PBW-Lシリーズは、0~80V/±150A(5kW)の動作範囲で、最大100kWまで電力拡張対応することができる回生双方向直流電源です。双方向動作によりバッテリーの模擬や充放電が可能。eモビリティ向けのモーターコンポーネントなどの力行・回生動作に対応します。直並列マスタースレーブに対応し、ユーザーでも自由な拡張、電圧・電流レンジの変更が可能。初期投資を抑えて、将来的に大電力化するパワーエレクトロニクスや、低電圧大電流で評価が必要な燃料電池や電解処理の研究に適しています。

関連製品

広範囲の入出力範囲

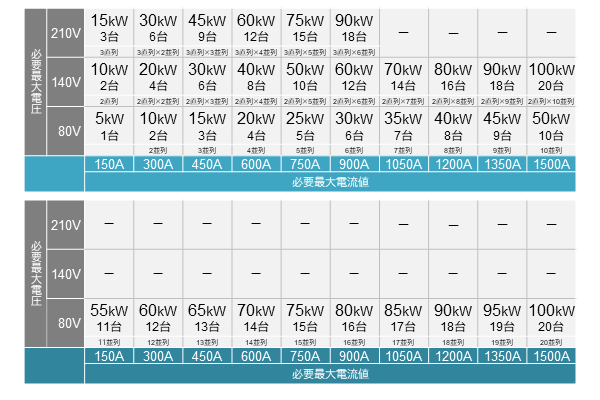

PBW-Lシリーズは、80V/±150A/5kWのベースモデル「PBW-502L」を組み合わせて、並列では20台(80V/±3000A/100kW)までのモデルを構築可能。
2直列モデルは140V/±150A/10kW単位で同じく100kW(140V/±1500A/100kW)、3直列モデルは210V/±150A/15kW単位で90kW(210V/±900A/90kW)までを構築することができます。
さらに力行・回生動作において、0Vからの動作が可能。燃料電池のような低電圧大電流のデバイス評価にも適しています。

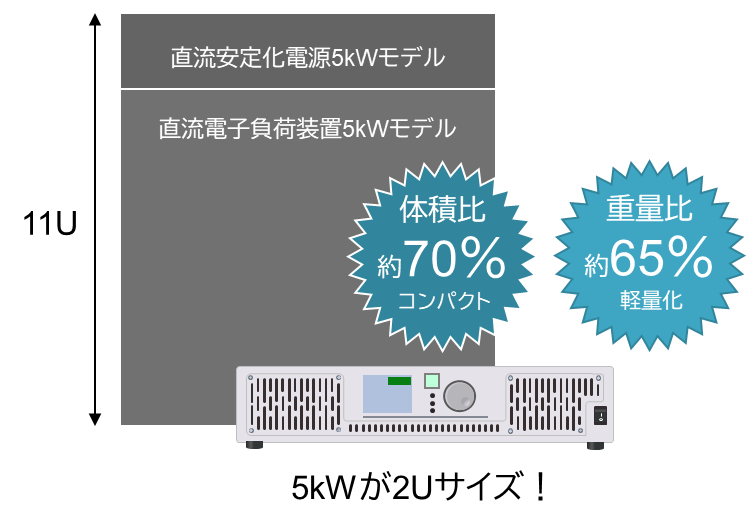

小型・軽量設計

PBWシリーズはSiC MOSFETを一部で採用、回生負荷動作により、従来の電源+電子負荷装置より大幅な小型・軽量化を実現しました。

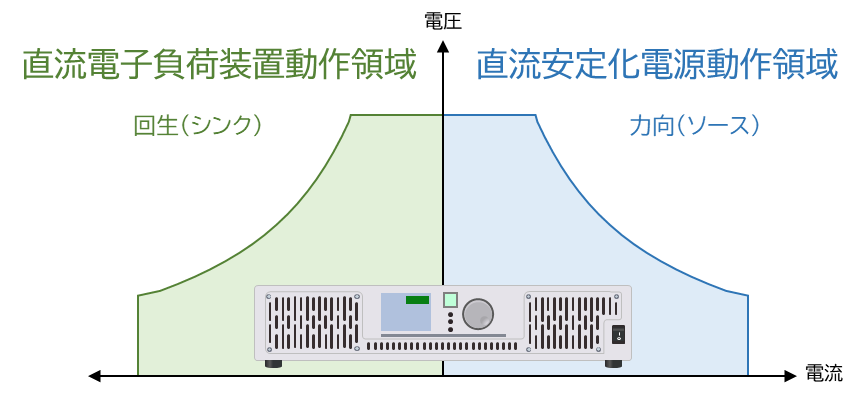

双方向動作

PBWシリーズは直流安定化電源の供給動作(ソース)と、直流電子負荷装置の放電動作(シンク)の領域を交互でも連続的にも動作させることが可能です。

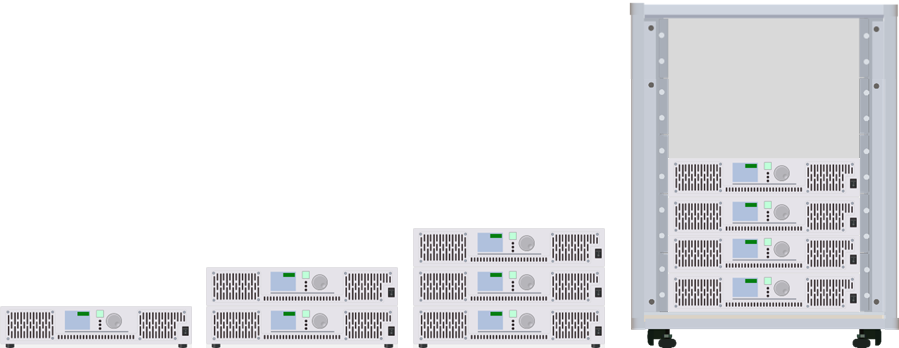

直並列接続(マスタースレーブ接続)

PBWシリーズは5kWをワンユニットとし、直列は3台、並列は最大20台までのマスタースレーブ動作が可能。

CV/CC/CP動作

定電圧制御(CVモード)と定電流制御(CCモード)の他に定電力制御(CPモード)を設定することができます。それぞれの動作時に他のリミットは上限と下限が設定することができ、インピーダンスの急変に対する保護として利用することができます。

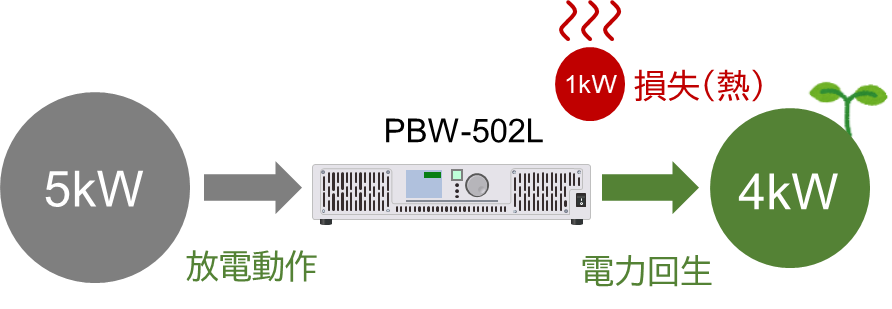

電力回生機能

回生動作とは、シンク動作時に電力を熱にして消費せずに、インバータにより商用電力に電力回生する動作になります。
放電する電力を交流(商用電圧)に変換し、施設へ戻すことができ、変換効率による損失分しか熱が発生しません。

pbw_05_1

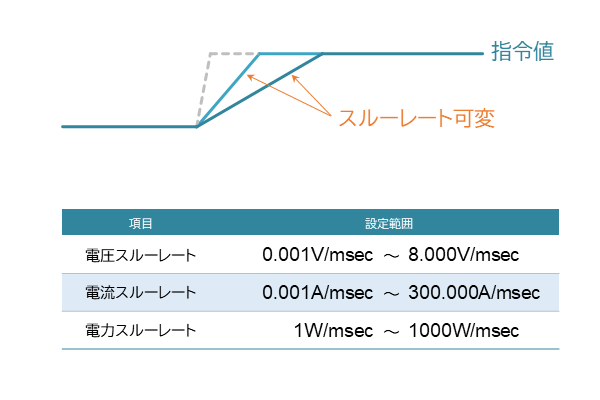

スルーレート可変機能

出力および放電の電圧、電流、電力の立ち上がり速度を別々に変更することができます。電圧/電流/電力の変化中の被評価機器の性能が確認できたり、急激な変化による損傷を回避することができます。

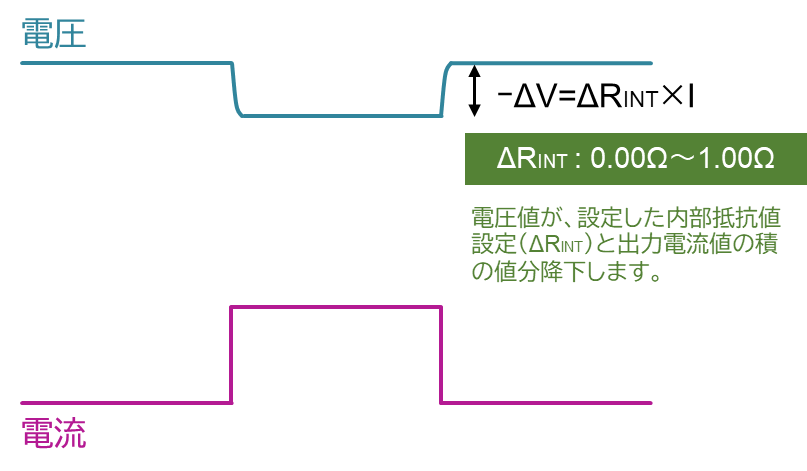

内部抵抗可変機能(ソース動作のみ)

直列に任意の抵抗値を設定することが可能な内部抵抗可変機能を使用することで、抵抗による電力ロスを発生することなく、劣化したバッテリーの模擬や、長距離配線の模擬、簡易的な太陽電池パネルのストリングスを模擬することができます。

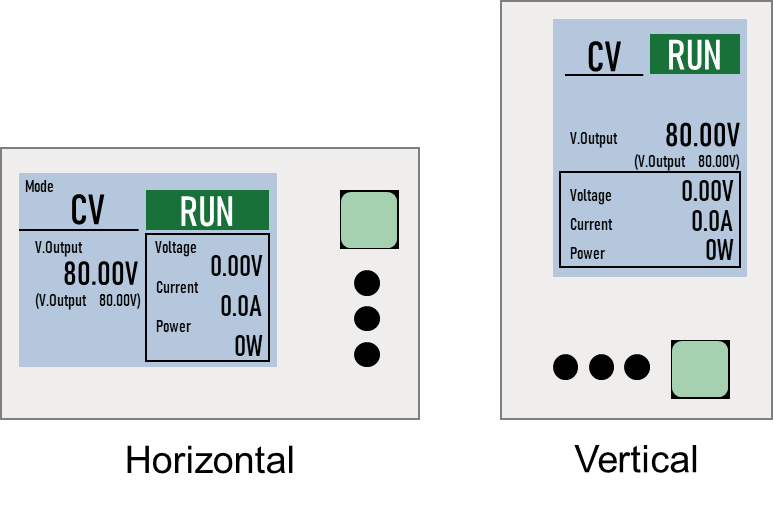

縦置きを想定した表示にも対応

PBWシリーズの液晶表示は標準の水平(Horizontal)と、縦置きで使用した場合にも操作できるように垂直(Vertical)表示が設定することができます。PBWシリーズの液晶表示は標準の水平(Horizontal)と、縦置きで使用した場合にも操作できるように垂直(Vertical)表示が設定することができます。

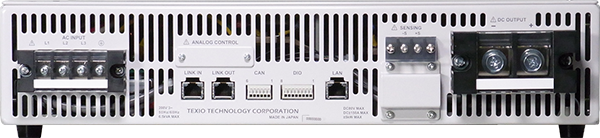

双方向電源と非常に相性の良いインタフェース

双方向直流電源は、大型のインバータやモーターなどの被試験機器が多いため、通信ラインの絶縁性能が高くノイズに強い、かつ長距離の通信が可能なLANは非常に相性が良いです。また、PBWシリーズが車載充電器やバッテリーパックを模擬するHILSなどの統合的なエミュレーションでは、CANインタフェースを利用することができます。

シリーズ仕様

・出力電圧80V、出力電流±150A、出力電力5kW、回生電力5kW
・直流電源(電力供給)と直流電子負荷(電力消費)の機能をシームレスに動作可能な双方向電源
・80%以上の回生効率により、5kW電力消費時に損失は実質1kW
・定電圧(CV)、定電流(CC)、定電力(CP)の3つの制御モードに回生動作では低抵抗(CR)モードも動作可能
・CVもCCも安定した出力を実現
・最新のSiC MOS-FETを採用し、薄型、小型軽量(ラックサイズ、薄さ2U相当、質量約28kg)
・5kWから導入可能、直並列機能により最大100kWまで提供
・直列接続により最大210V、並列接続により最大3000A対応
・可聴領域の騒音を抑えた高周波スイッチング
・スルーレート機能、内部抵抗可変機能搭載
・LAN、CAN通信、接点入出力に対応したDIO機能標準搭載・出力電圧80V、出力電流±150A、出力電力5kW、回生電力5kW

定格

PBW-L
項目 仕様
定格容量 ±5kW/Unit
入出力絶縁方式 高周波トランス絶縁方式
運転モード 定電圧(CV)、定電流(CC)、定電力(CP)、定抵抗(CR)
ACライン 定格電圧 AC200V(三相3 線式)
運転可能電圧範囲 AC180 ~ 220V
最大回生電流 20.8Arms
定格周波数 50/60Hz
最大効率 80%(定格電力時)
直流出力/入力 直列数 1直列 2直列 3直列
電圧範囲 0.0 ~ 80.00V 0.0 ~ 70.00V×直列数
電流範囲 ± 150A ×並列数
電力範囲 0.0~5.0kW×直並列数
抵抗範囲 0.0~999.99mS/1.00~1500.00S×並列数÷直列数
電圧確度※1 0.06%set + 0.02% F.S.
電流確度※1 0.05%set + 0.2% F.S.
電力確度※1※5 0.7% F.S.
抵抗確度※1※5 ±(0.06% V read + 0.02% V F.S.)
× S set + (0.05% I read + 0.2% I F.S.)
電圧リップル※2※8 0.175% rms F.S.
電流リップル※2※8 0.55% rms F.S.
電圧指令値応答※3※8 10msec 15msec
電流指令値応答※4※8 1msec 2msec
電力指令値応答※4※8 10msec 15msec
抵抗指令値応答※8※9 1msec 2msec
電圧負荷応答A※8※9 応答時間︓25ms
電圧ピーク︓25% F.S.
応答時間︓50ms
電圧ピーク︓25% F.S.
電圧負荷応答B※7※8 応答時間︓15ms
電圧ピーク︓15% F.S.
応答時間︓30ms
電圧ピーク︓15% F.S.
機能 スルーレート機能 電圧スルーレート︓0.01V/msec ~ 50.00V/msec
電流スルーレート︓0.001A/msec ~ 12.000A/msec
電力スルーレート︓1W/msec ~ 1000W/msec
保護機能 電圧保護上限・下限、電流保護上限・下限
インタフェース LAN、CAN、DIO
一般仕様 直並列可能台数 最大20台︓並列20台・直列3台
動作温度範囲 0 ~ 40℃
確度保証動作囲 25 ± 5℃
湿度範湿度範囲 20 ~ 80% RH
冷却方式 強制空冷
サイズ(W× H × D) 430mm × 88mm × 750mm
重量 約28kg

※1:確度保証温度範囲内
※2:抵抗負荷、定格時
※3:抵抗負荷接続時、0←→100%の指令値変化に対して、出力電圧が 10→90%の変化時間
※4:定電圧源接続時、±100% F.S.の指令値変化に対して、出力電流が -90%→90%の変化時間
※5:直流電圧(2V×直列数)V以上
※6:(33.3×直列数)V時に(30×並列数)A/msecの傾きで±100%F.S.の電流変化に対して、電圧指令値誤差が2.5%F.S.以内に収まるまでの時間
※7:(33.3×直列数)V時に(75×並列数)A/msecの傾きで+50~+100%F.S.または、-50~-100%F.S.の電流変化に対して、電圧指令値誤差が2.5%F.S.以内に収まるまでの時間
※8:直流出力端子から D.U.T.までの配線長は片側 2m 以下
※9:33.33V定電圧源接続時、0←→4.5Sの指令値変化に対して、出力電流が10→90%の変化時間
