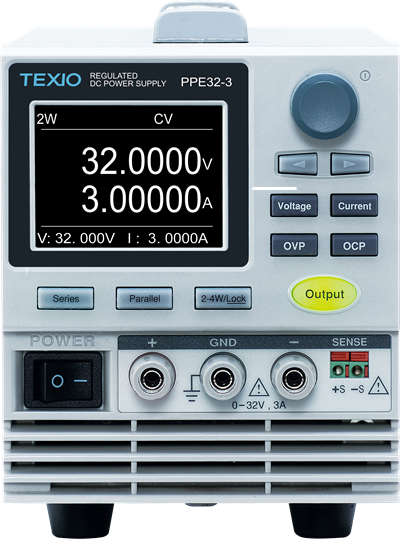

PPEシリーズ 低ノイズ直流安定化電源

PPEシリーズ

希望小売価格(税抜)  49,800円

発売中

シンプルな回路で低ノイズ・高分解能。 低コストでも基本性能は妥協しない小型直流安定化電源。

「PPEシリーズ」は、軽量かつ高安定度を誇る直流安定化電源です。
2.4インチTFT-LCDパネルを搭載し、電圧・電流の設定や動作状態を直感的に確認できます。温度制御ファンによる低騒音設計、リモートセンシング機能による電圧降下補正、1mV/0.1mA単位の高精度設定など、研究開発から教育用途まで幅広く対応します。

関連製品

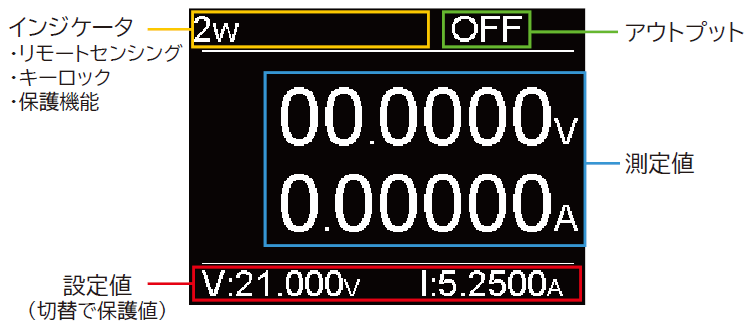

カラー液晶により設定値と測定値の同時表示が可能

PPEシリーズはシンプルな性能ながら、2.4インチカラー液晶を搭載。アウトプットのON/OFFに関わらず設定値や各種状態、保護機能や保護設定値などが確認することができます。
カラー液晶により設定値と測定値の同時表示が可能

リモートセンシングを搭載

出力端子から負荷までの配線抵抗による電圧降下分を補償することができます。（補償電圧は0.5V） リモートセンシングはフロントパネルからON/OFFを切り替えることも可能です。

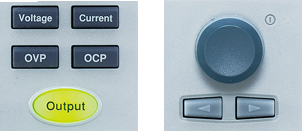

ワンタッチキーとエンコーダによる簡単操作

Voltage、Current、OVP、OCPのキーによる操作切替で直感的な設定値変更が可能です。また桁指定キーにより、変更桁を指定できスピーディな設定ができます。

　　　　


※パネルにあるSeries、Parallelキーは現バージョンでは利用できません


パネルロック機能

パネルロック機能をONにすることで、偶発的なパネル操作ミスを防止することができます。パネルロックが有効の時は、Lockキー以外の全てのキー操作、電圧/電流設定の操作を無効にします。OUTPUTキーのOFF操作のみ有効です。

シリーズ仕様

●2.4インチカラー液晶ディスプレイ　出力時の設定値・測定値の同時表示が可能
●設定分解能：1mV/100μA、測定分解能：100μV/10μA
●低リップルノイズ：≦0.5mVrms　過渡応答特性：≦100μs
●リモートセンシング機能
●OUTPUT ON/OFFスイッチ
●OVP：過電圧保護、OCP：過電流保護、OTP：過熱保護、逆接続保護、キーロック搭載

※パネルにあるSeries、Parallelキーは現バージョンでは利用できません

定格

型式 PPE32-3 PPE20-5
出力範囲 定格出力範囲 0V～32V/0A～3A 0V～20V/0A～5A
定電圧
特性		 入力変動 ≤ 0.01% + 3mV
負荷変動 ≤ 0.01%+3mV　/　≤0.01%+5mV(≥3A)
リップル・ノイズ ≤ 0.５mVrms (5Hz ～ 1MHz)
設定範囲 0V ～ 33.6V 0V ～ 21V
測定確度・設定確度 ± (0.03% of reading + 10mV)
分解能 設定：1mV　/　読取：0.1ｍV
センシング補償電圧 0.5V
過渡応答特性 ≤ 100μs (50% load change, minimum load 0.5A)
温度係数 ≤ 300ppm/°C
定電流
特性		 入力変動 ≤ 0.2% + 3mA
負荷変動 ≤ 0.2% + 3mA
リップル ・ ノイズ ≤ 2mArms
設定範囲 0A ～ 3.15A 0A ～ 5.25A
分解能 設定：0.1mA / 読取：0.01mA
測定確度・設定確度 ± (0.3% of reading + 10mA)
温度係数 ≤ 300ppm/°C
OVP
過電圧保護		 設定範囲 OFF、ON (1.8V～35.2V) OFF、ON (1.0V～22.0V)
設定分解能 100mV
設定確度 ≤ ± 100mV
OCP
過電流保護		 設定範囲 OFF、 ON (0.15A～3.3A) OFF、 ON (0.25A～5.5A)
設定分解能 10mA
設定確度 ≤±20mA

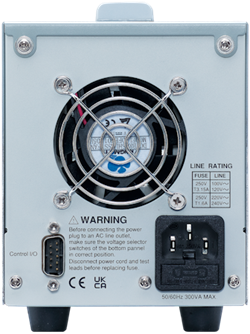

AC入力 AC(100、120、220、240)V ±10%、50 or 60Hz
消費電力 300VA
一般仕様 表示 2.4-inch TFT LCD
動作温度・湿度 0°C～40°C　　≤80％ RH ；結露がないこと
保存温度・湿度 -10°C～70°C　≤70％ RH ；結露がないこと
環境 高度最大2000m、室内のみ
EMC 計測製品クラスA に関する欧州 EMC 指令 2014/30/EUに準拠
安全性 欧州低電圧指令 2014/35/EU に準拠、CEマーキング
絶縁抵抗 一次 ‐ 筐体 20MΩ 以上(DC 500V)
二次 ‐ 筐体 30MΩ 以上(DC 500V)
外形寸法 （mm） 107（W）×124（H）×313（D）
質量 約 5.2kg
付属品 電源コード×1、テストリード（GTL-104A）×1

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GRA-441-E 42,000円 PPXシリーズ用　ラックマウントアダプタ―　　EIAタイプ
GRA-441-J 46,000円 PPXシリーズ用　ラックマウントアダプタ―　　JISタイプ
GTL-104A 3,300円 最大電流10A テストリード

ダウンロード

内容 ダウンロードファイル＆関連リンク
 その他 PPEシリーズ リーフレット
 マニュアル PPEシリーズ　取扱説明書
 マニュアル PPEシリーズ　取扱説明書　英文
