PPXシリーズ 高精度直流安定化電源

PPXシリーズ

希望小売価格(税抜)  138,000円から

発売中

100Wクラスの多機能・高精度・低ノイズの直流安定化電源

PPXシリーズは小型で低ノイズの直流安定化電源です。高機能かつ高精度を実現しています。また初めて熱電対に対応した温度測定・判定機能を搭載しています。

動画を見る

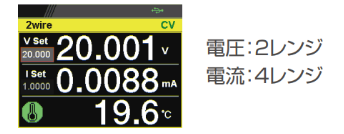

高分解能設定・測定

表示分解能はクラス最高の0.1mV/0.1μAの高分解能を実現しました。(PPX100-1は1mV/0.1μA)

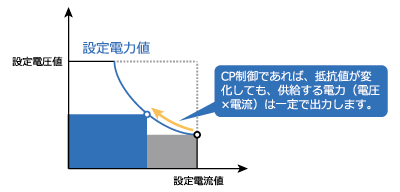

定電力制御

定電圧制御(CVモード)と定電流制御(CCモード)の他に定電力制御(CPモード)を設定することができます。
定電力制御を使用することで、温度に応じて抵抗値が変化する抵抗(ヒーター)への一定電力の供給や、可変可能な電力リミットとして使用することができます。

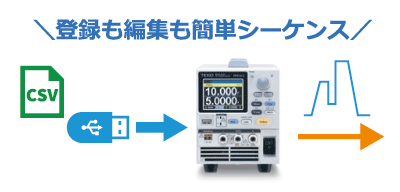

シーケンステスト機能 (最短50ms)

ステップ情報と時間を指定したシーケンスが実行できます。テスト内容は本体での編集、USBメモリへの保存呼出しが可能です。最短50ms、10ms分解能の高速ステップ動作が可能です。

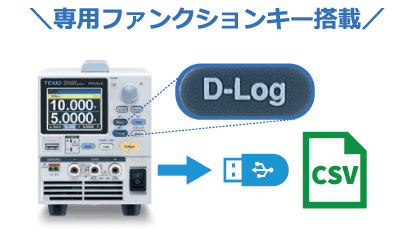

ロギング機能(最短0.1秒)

最短0.1秒の任意のサンプリング時間で出力モニタの電圧・電流および熱電対の温度をメモリにロギングできます。

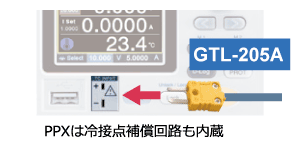

温度計測機能

Kタイプの熱電対をミニチュアコネクタで接続し温度計測ができ、温度による出力遮断にも対応します。

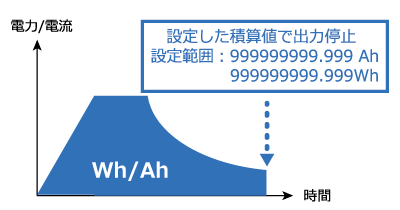

積算機能

電流モニタ・電力モニタを積算する機能により本体のみで指定の容量だけ出力する動作が可能です。

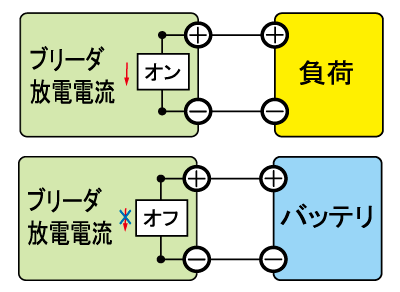

ブリーダー機能

本器の出力にはコンデンサが接続されており、感電防止にOutputオフ時にその電荷を放電させるブリーダー回路が搭載されています。
ブリーダー回路をオフするとこの放電を少なくすることができます。バッテリやコンデンサなど電荷をもつ場合に有効ですが感電に注意してください。


通信インタフェース

PCとの通信はLAN(Socket/http)、USB(USB-CDC)、RS-232C、RS-485(4線)、GP-IBのインタフェースが利用できます。(GP-IBはGモデルのみ)

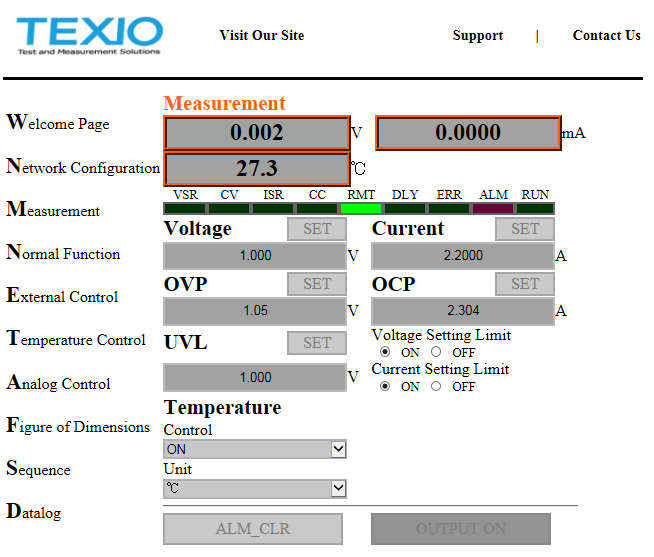

LANはhttp通信が可能なため、プログラミングなしでPC以外のWebブラウザからの確認・操作も可能です。

シリーズ仕様

・ドロッパタイプのため、低ノイズ(0.35mVrms)、高速過渡応答特性(<50μs)の性能を実現しました。
・電圧、電流の立ち上がり/立ち下がり時間を独立に設定することができます。
・4つの電流レンジと2つの電圧レンジを備え高精度測定を提供します。
・ヒーター等による一定加熱等が簡単に対応できる定電力設定機能
・温度測定のためのKタイプ熱電対のミニチュアコネクタ用ソケットを装備
・パネル設定と時間を指定したシーケンス機能
・電圧・電流モニタ、温度を記録できるロギング機能
・外部アナログコントロールでは電圧または抵抗値による電圧値/電流値制御およびモニタ出力が可能。
・通信インタフェースは、USB、LAN、RS-232C、RS-485を標準、GタイプにはGP-IBを搭載し通信制御が可能です。
 (RS-232C/RS-485/GP-IBは専用コネクタを使用)
・寸法・重量 107(W)x124(H)x313(D) 約5.5kg

定格

型名 定格電圧 定格電流 定格電力

リプル *1

入力変動*2

負荷変動

消費電力

CV

CC

CV

CC

CV

CC

[V]

[A]

[W]

[mVrms] [mArms] [mVrms] [mArms] [mVrms] [mArms] [VA]

PPX10-5

10

5

50

0.35

2

2

2.25

3

2.25

200

PPX20-2

20

2

40

0.5

1

3

4.1

4

4.1

150

PPX20-5(G)

20

5

100

0.5

2

3

4.25

6

4.25

300

PPX36-1

36

1

36

0.8

0.4

6.6

7.25

6.6

7.25

150

PPX36-3(G)

36

3

108

0.8

1

6.6

7.35

7.6

7.35

300

PPX100-1

100

1

100

1.2

1

17

20.05

17

20.05

300


電源ON後30分以上経過後の定格となります、温度範囲は23℃±5℃、*1.測定周波数帯域幅は5Hz1MHzです。*2.入力変動は±10%変動による。

機能 内容
表示 LCDカラー表示
モード 定電圧、定電流、定電力自動切換え
リモートセンシング機能 あり,PPX100-1は片道最大3V、他機種は片道1Vを補償可能
スルーレート可変 電圧・電流の立上り・立下りの個別設定が可能
測定レンジ切換え 電圧測定2レンジ(0.1mV/1mV分解能)
電流測定4レンジ(0.1μA/1μA/10μA/0.1mA分解能)
保護機能 電圧、電流、温度の可変設定による出力オフ
過電圧、過電流、内部過熱、時間指定による通信監視での出力オフ
CC優先機能 オンオフ可能により、オーバーシュートを抑制可能
ブリーダー回路切離機能 オンオフ可能により、オフ時の電流引抜抑制可能
シーケンス機能 本体内部10パターン、最短0.05秒、USBメモリによる読書き
データログ機能 最短0.1秒サンプリング、USBメモリ使用可能
積算機能 電流、電力の積算表示により容量制御が可能
プリセット機能 本体内部10パターン、USBメモリによる読書き
温度測定 Kタイプ熱電対ミニチュアコネクタ装備
時計・カレンダー コイン型電池CR2032による連続稼働
外部アナログ制御 電圧値/電流値/出力ON制御、電圧・電流・状態モニタ
USBホスト USBメモリ(FAT32)専用、直接接続のみ
通信インタフェース USB-CDC、RS-232C、RS-485(4線)、LAN、GP-IB(Gタイプのみ)
RS-232C、RS-485、GP-IBは変換コネクタが必要
LANはSocket通信およびHTTP通信によるブラウザ操作が可能
電源 AC100V/120V/220V/240V±10%、47Hz~63Hz
寸法・重量 107(W) x 124(H) x 313(D)  約5.5kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GTL-205A 6,400円 Kタイプ熱電対およびDMM接続アダプタ
GTL-246 3,300円 USB2.0ケーブル (A - B)
GTL-258 17,200円 専用ミニGP-IB対応ケーブル 2m
GTL-259 6,600円 PFR/PSU/PPXシリーズ用RS-232Cケーブルキット
GTL-260 6,600円 PFR/PSU/PPXシリーズ用RS-485ケーブルキット
GTL-261 4,600円

PFR/PSU/PPXシリーズ マスター用シリアルリンクケーブルキット

GTL-262 3,300円 PFR/PSU/PPXシリーズ スレーブ用シリアルリンクケーブル
GTL-104A 3,300円 最大電流10A テストリード
GTL-203A 4,600円 3A テストリード 1組(黒・赤 各1)
GTL-201A 2,000円 安全バナナプラグ緑ケーブル 10A
GRA-441-E 42,000円 PPXシリーズ用 ラックマウントアダプタ―  EIAタイプ
GRA-441-J 46,000円 PPXシリーズ用 ラックマウントアダプタ―  JISタイプ

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ PPXシリーズ カタログ (2022/4/7更新)
 マニュアル PPXシリーズ 取扱説明書 2023/10/18
 マニュアル PPXシリーズ プログラミングマニュアル 2023/10/18
 マニュアル PPX シリーズ 取扱説明書 英文 2023/10/18
 マニュアル PPXシリーズ プログラミングマニュアル 英文 2023/10/18
 ソフトウェア PPXシリーズ用サンプルアプリ、USBドライバ、テストモード
・USB-CDCドライバ(Windows7用、Win10では不要)
・VS2008用/ExcelVBA用サンプルソース
・テストモード用サンプルファイル
 ドライバ PPXシリーズ LabVIEWドライバ
・PPXシリーズ対応 LabVIEW2009用ドライバ
