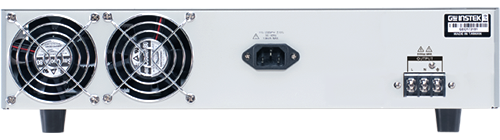

APS-7000Eシリーズ リニア方式ローコスト交流電源

ローノイズで高性能なリニア式交流電源

APS-7000Eシリーズは、9種類の測定機能、豊富なテスト機能と任意波形モードなど様々な交流波形をサポートしたリニア式交流電源です。 高性能の測定機能をサポートしACパワーメータと同様の測定表示が可能です。電流測定レンジは、2.00mA~17.50A(4レンジ)と広く微小電流(最少分解能0.01mA)の測定が可能で機器のスタンバイ状態での消費電力をそのまま測定可能です。 電気製品の動作検証に便利な異常電圧、周波数、位相などを試験する出力が可能です。

ブランド GW Instek
型番 APS-7000Eシリーズ
税抜価格 220,000円から
ステータス 発売中

シリーズ仕様

● 4.3インチカラーTFT液晶を採用
● 筐体サイズ:高さ88mm(2U)
● 出力容量:(AC200V時)
  APS-7050E: 500VA、 0~155Vrms/4.2A、0~310Vrms/2.1A
  APS-7100E:1000VA、0~155Vrms/8.4A、0~310Vrms/4.2A

● 測定機能:電圧、電流、電力、電流(ピーク)、電流(ピークホールド)、周波数
 電流測定レンジ:2.00~70.00mA、60.0~350.0mA、0.300~3.500A、3.00~17.50A、4レンジ

定格

※入力電圧がAC100Vの時、APS-7000Eシリーズの出力はカッコ内に制限されます。
APS-7000Eシリーズは、30分以上エージングした後の仕様で、確度は23℃±5℃の時の仕様です。

モデル APS-7050E APS-7100E
AC入力
相数 単相
電圧 AC 100V※/200V±10%
周波数 47~63Hz
最大入力電流 14A / 8A 28A / 16A
力率 0.7 代表値
AC出力
出力定格 500VA(400VA) 1000VA(800VA)
出力電圧範囲

0~155Vrms / 0~310.0 Vrms
出力周波数 45.00~500.0 Hz
最大電流(rms)※1

0~155Vrms 4.2A(3.36A) 8.4A(6.72A)
0~310Vrms 2.1A (1.68A) 4.2A(3.36A)
最大電流(ピーク)※1

0~155V 16.8A(13.44A) 33.6A(26.88A)
0~310V 8.4A(6.72A) 16.8A(13.44A)
相数 単相2線(1P2W)
全高調波ひずみ(THD)

≦0.5%@45~500Hz(抵抗負荷時)
クレストファクタ ≦4
入力変動 0.1%(フルスケールに対して)
負荷変動 0.5%(フルスケールに対して)
応答時間 <100μs
設定
電圧 レンジ(rms) 0~155V、0~310V
分解能(rms)

0.01V at 0.00~99.99V
0.1V at 100.0~310.0V
確度 ±( 設定× 0.5%+2カウント)
周波数 レンジ 45 ~ 500Hz
分解能

0.01Hz at 45.00~99.99Hz
0.1Hz at 100.0~500.0Hz

確度

± 設定× 0.02%
インターフェース
標準 USB ホスト

※1 出力電圧AC120V/240V/480V時の最大負荷電流です。

共通仕様
測定
電圧(rms)
レンジ

0.20~38.75Vrms、38.76 ~ 77.50Vrms
77.51~155.0Vrms、155.1 ~310.0Vrms
分解能 0.01V at 0.00~99.99Vrms
0.1V at 100.0~310.0Vrms
確度 ± ( 読み値× 0.5%+2 カウント)
周波数
レンジ

45 ~ 500Hz
分解能 0.01 Hz at 45.00~99.99Hz
0.1 Hz at 100.0~500.0Hz
確度 ± 0.1Hz
電流(rms)
レンジ/ 分解能 4 レンジ:2.00 ~ 70.00mA/0.01mA
       60.0 ~ 350.0mA/0.1mA
       0.300 ~ 3.500A /0.001A
       3.00 ~ 17.50A /0.01A
確度 ±( 読み値× 0.6%+5カウント)、2.00~350.0mA
±( 読み値× 0.5%+5カウント)、0.350~3.500A
±( 読み値× 0.5%+3カウント)、3.500~17.50A
電流 (peak)
レンジ/ 分解能 0.0 ~ 70.0A/0.1A
確度 ±( 読み値× 1%+1カウント)
電力(W)
分解能 0.01W、0.1W、1W
確度 ±( 読み値× 0.6%+5カウント)、0.20~99.99W
±( 読み値× 0.6%+5カウント)、100.0~999.9W
±( 読み値× 0.6%+5カウント)、100.0~999.9W
一般仕様
プリセット 10 個 (0~9 数値キー)
保護機能 OCP、OPP、OHP、アラーム
環境
動作環境 0 ~ +40℃、20 ~ 80% RH( 結露なし)
保存環境 -10 ~ +70℃、≦ 80%(結露なし)
その他
ディスプレイ 4.3 インチ(RGB)、480 x 272
寸法(W× H × D mm)

430 × 88 × 400(APS-7050E)
430 × 88 × 560(APS-7100E)

質量 約24kg(APS-7050E)
約38kg(APS-7100E)
付属品 電源コード、端子カバー、テストリードGTL-123
CD(ユーザーマニュアル、プログラミングマニュアル)
ラインナップ
型名 電力 税抜価格(円)
APS-7050E 500VA 220,000
APS-7100E 1000VA 364,000

APS-7100/7050との機能差について

 APS-7100E/7050EでAPS-7100/7050から削除された機能は以下の通りです。これらの機能が必要な場合はAPS-7100/7050をご使用ください。
 ・皮相電力/力率測定
 ・任意波形モード
 ・シーケンスモード/プログラムモード
 ・ランプ制御/位相制御
 ・信号入出力機能(トリガ、テスト結果、アウトプット)
 ・通信インターフェース(LAN:標準/GP-IB:オプション/USB:オプション/RS-232C:オプション)
 ・電圧拡張オプション(600V対応)
 ・周波数拡張オプション(999.9Hz対応)

シリーズ特徴

出力範囲

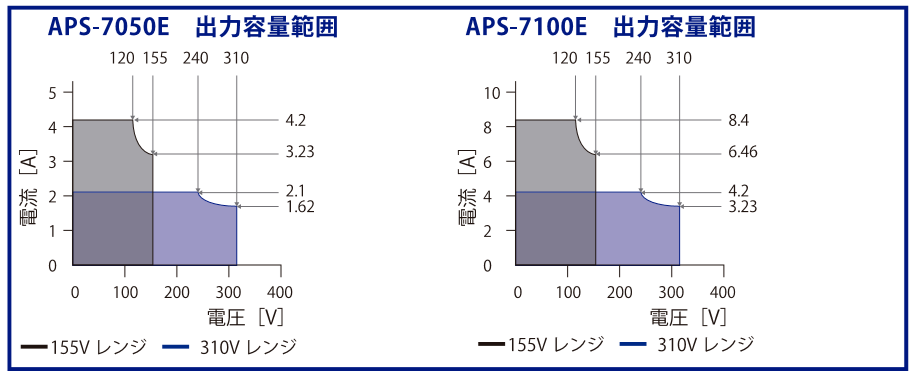

APS-700E0シリーズは、周波数範囲45.0~500.0Hzで、APS-7050Eが最大500VA、APS-7100Eが最大1000VAです。

コントロールパネル

コントロールパネルには、スタンダードモードとシンプルモードの2つの表示モードがあります。
スタンダードモードは、設定やACパワーメーター測定ウィンドウの表示を組み合わせたものです。ユーザーは、9項目から必要な測定項目をファンクションキー(F1~F3)で選択できます。
シンプルモードでは、ディスプレイ上にすべての測定項目を表示します。
