PUシリーズ 薄型直流安定化電源

高さ88mm(2U)/43.6mm(1U)の薄型設計。アナログ制御とデジタルインタフェースを標準搭載し、システムへの組み込みに配慮した省スペース直流安定化電源

PUシリーズは5シリーズで合計60機種の豊富な品揃えと、アナログコントロールだけでなくCPU搭載によりデジタルインタフェースが内蔵可能なため、電子部品の信頼性試験、耐久試験、エージング、半導体バーンインなどのシステムに柔軟に対応します。
フロントエアインテーク方式の強制空冷のため積み重ねてのシステムアップが可能。
高さ43.6mmの1Uサイズ(750W/1500W/2400W)と高さ88mmの2Uサイズ(3300W/5000W)のためスペースメリットがあります。
高調波電流抑制回路を内蔵しており力率0.99を実現、電力環境にも配慮しています。

ブランド TEXIO
型番 PUシリーズ
税抜価格 170,000円より
ステータス 発売中

シリーズ仕様

●高さ88mm(3300W/5000Wモデル)/
  43.6mm(2400W/1500W/750Wモデル)
●商用入力切替不要(750W/1500Wモデル:AC100V~240V)
●UL、CEマーキング対応
●マスタースレーブ並列運転(スレーブは3台まで)
●フロントエアインテーク方式で積み重ねもOK
●ラストセッティングメモリ
●アナログコントロールを標準装備
●RS-232C/RS-485インタフェースを標準装備
●GP-IBインタフェースに対応(工場出荷時オプション)
●絶縁型アナログコントロール(工場出荷時オプション)

定格

容量 / サイズ

型名 定格出力(電圧/電圧) 単相入力電流
(100V/200V)
三相入力電流
(200V/400V)
CV CC
mVrms mArms
750W
1U
ハーフラック
PU6-100 0V-6V/0A-100A 8 200

10.5A/5A

-/-

PU8-90 0V-8V/0A-90A 8 180
PU12.5-60 0V-12.5V/0A-60A 8 120
PU20-38 0V-20V/0A-38A 8 76
PU30-25 0V-30V/0A-25A 8 63
PU40-19 0V-40V/0A-19A 8 48
PU60-12.5 0V-60V/0A-12.5A 8 38
PU80-9.5 0V-80V/0A-9.5A 8 29
PU100-7.5 0V-100V/0A-7.5A 8 23
PU150-5 0V-150V/0A-5A 10 18
PU300-2.5 0V-300V/0A-2.5A 25 13
PU600-1.3 0V-600V/0A-1.3A 60 8
1500W
1U ラック
PU6-200 0V-6V/0A-200A 8 400

21A/11A

-/-

PU8-180 0V-8V/0A-180A 8 360
PU12.5-120 0V-12.5V/0A-120A 8 240
PU20-76 0V-20V/0A-76A 8 152
PU30-50 0V-30V/0A-50A 8 125
PU40-38 0V-40V/0A-38A 8 95
PU60-25 0V-60V/0A-25A 8 75
PU80-19 0V-80V/0A-19A 8 57
PU100-15 0V-100V/0A-15A 8 45
PU150-10 0V-150V/0A-10A 10 35
PU300-5 0V-300V/0A-5A 25 25
PU600-2.6 0V-600V/0A-2.6A 60 12
2400W
1U ラック
PU8-300-※※ 0V-8V/0A-300A 8 1200 -/17.3A 10.5/-
PU10-240-※※ 0V-10V/0A-240A 8 960 -/17.3A 10.5/-
PU16-150-※※ 0V-16V/0A-150A 8 600 -/17.3A 10.5/-
PU20-120-※※ 0V-20V/0A-120A 8 480 -/17.0A 10.3/-
PU30-80-※※ 0V-30V/0A-80A 8 220 -/17.0A 10.3/-
PU40-60-※※ 0V-40V/0A-60A 8 120 -/17.0A 10.3/-
PU60-40-※※ 0V-60V/0A-40A 8 70 -/17.0A 10.3/-
PU80-30-※※ 0V-80V/0A-30A 8 50 -/17.0A 10.3/-
PU100-24-※※ 0V-100V/0A-24A 8 40 -/17.0A 10.3/-
PU150-16-※※ 0V-150V/0A-16A 25 30 -/17.0A 10.3/-
PU300-8-※※ 0V-300V/0A-8A 35 15 -/17.0A 10.3/-
PU600-4-※※ 0V-600V/0A-4A 75 7 -/17.0A 10.3/-
3300W
2Uラック
PU8-400-※※ 0V-8V/0A-400A 8 1300 -/24A 14.5A/7.2A
PU10-330-※※ 0V-10V/0A-330A 8 1200 -/25A 14.5A/7.3A
PU15-220-※※ 0V-15V/0A-220A 8 880 -/26A 14.5A/7.4A
PU20-165-※※ 0V-20V/0A-165A 8 660 -/27A 14.5A/7.5A
PU30-110-※※ 0V-30V/0A-110A 8 300 -/28A 14A/7A
PU40-85-※※ 0V-40V/0A-85A 8 200 -/29A 14.5A/7.2A
PU60-55-※※ 0V-60V/0A-55A 8 100 -/30A 13.6A/6.8A
PU80-42-※※ 0V-80V/0A-42A 25 80 -/23.5A 14A/7A
PU100-33-※※ 0V-100V/0A-33A 25 70 -/23A 13.7A/6.8A
PU150-22-※※ 0V-150V/0A-22A 25 60 -/24A 13.7A/6.8A
PU300-11-※※ 0V-300V/0A-11A 100 20 -/25A 13.8A/6.9A
PU600-5.5-※※ 0V-600V/0A-5.5A 100 10 -/26A 13.9A/7A
5000W
2Uラック
PU8-600-※※ 0V-8V/0A-600A 10 1950 -/- 22A/11A
PU10-500-※※ 0V-10V/0A-500A 10 1800
PU16-310-※※ 0V-16V/0A-310A 10 1400
PU20-250-※※ 0V-20V/0A-250A 10 1000
PU30-170-※※ 0V-30V/0A-170A 10 460
PU40-125-※※ 0V-40V/0A-125A 10 300
PU60-85-※※ 0V-60V/0A-85A 10 150
PU80-65-※※ 0V-80V/0A-65A 12 120
PU100-50-※※ 0V-100V/0A-50A 15 100
PU150-34-※※ 0V-150V/0A-34A 25 90
PU300-17-※※ 0V-300V/0A-17A 60 30
PU600-8.5-※※ 0V-600V/0A-8.5A 120 15

※型名末尾の2文字が単相200VタイプがS2(PU**-**-S2)、3相200VタイプはT2(PU**-**-T2)、3相400VタイプはT4(PU**-**-T4)となります。

項目 定格
電圧表示 4桁、独立表示、設定値と出力値切換え、測定分解能はフルスケールの0.012%
電流表示 4桁、独立表示、設定値と出力値切換え、測定分解能はフルスケールの0.012%
センシング リモートセンシング可能
モニタ出力 出力電圧・出力電流を0~5V(または0~10V)のフルスケールで出力
並列運転 4台まで可能、電流合算表示あり
キーロック フロントパネル操作のロックにより不用意なパネル操作を禁止可能
バックアップ ラストセッティングメモリによる設定記憶
外部制御 アナログコントロール:電圧値/抵抗値による電圧設定/電流設定および出力ON/OFF
RS-232C/RS-485:通信によるフルコントロール
GP-IB(オプション):通信によるフルコントロール
保護機能 フォルドバック機能:定電流動作時に出力遮断
過電圧保護機能:設定電圧以上時に出力遮断
電圧低下保護機能:設定電圧以下時に出力遮断
過熱保護機能:内部規定電圧以上時に出力遮断
対応規格 安全性:UL60950-1/EN60950-1準拠
EMC:EN55024
ラインナップ

750W/1500Wタイプ

容量/サイズ 型名 税抜価格
(円)
出力
(電圧/電流)
質量 入力電圧
750W
1U
ハーフラック
PU6-100 250,000 0V-6V/0A-100A 4.5kg
以下

単相
AC85V~265V
47~63Hz

PU8-90 250,000 0V-8V/0A-90A
PU12.5-60 250,000 0V-12.5V/0A-60A
PU20-38 185,000 0V-20V/0A-38A
PU30-25 180,000 0V-30V/0A-25A
PU40-19 170,000 0V-40V/0A-19A
PU60-12.5 170,000 0V-60V/0A-12.5A
PU80-9.5 180,000 0V-80V/0A-9.5A
PU100-7.5 200,000 0V-100V/0A-7.5A
PU150-5 210,000 0V-150V/0A-5A
PU300-2.5 210,000 0V-300V/0A-2.5A
PU600-1.3 210,000 0V-600V/0A-1.3A
1500W
1Uラック
PU6-200 295,000 0V-6V/0A-200A 8.5kg
以下
PU8-180 295,000 0V-8V/0A-180A
PU12.5-120 295,000 0V-12.5V/0A-120A
PU20-76 280,000 0V-20V/0A-76A
PU30-50 280,000 0V-30V/0A-50A
PU40-38 280,000 0V-40V/0A-38A
PU60-25 280,000 0V-60V/0A-25A
PU80-19 280,000 0V-80V/0A-19A
PU100-15 280,000 0V-100V/0A-15A
PU150-10 280,000 0V-150V/0A-10A
PU300-5 280,000 0V-300V/0A-5A
PU600-2.6 280,000 0V-600V/0A-2.6A

2400W/3300W/5000Wタイプ

容量/サイズ 型名 税抜価格 出力
(電圧/電流)
質量 入力電圧(※※)
単相200V 三相200V 三相400V
2400W
1Uラック
PU8-300-※※ 420,000 0V-8V/0A-300A 10kg以下 -S2 -T2 対応なし
PU10-240-※※ 420,000 0V-10V/0A-240A
PU16-150-※※ 420,000 0V-16V/0A-150A
PU20-120-※※ 420,000 0V-20V/0A-120A
PU30-80-※※ 420,000 0V-30V/0A-80A
PU40-60-※※ 420,000 0V-40V/0A-60A
PU60-40-※※ 420,000 0V-60V/0A-40A
PU80-30-※※ 450,000 0V-80V/0A-30A
PU100-24-※※ 450,000 0V-100V/0A-24A
PU150-16-※※ 450,000 0V-150V/0A-16A
PU300-8-※※ 450,000 0V-300V/0A-8A
PU600-4-※※ 450,000 0V-600V/0A-4A
3300W
2Uラック
PU8-400-※※ 550,000 0V-8V/0A-400A 13kg以下 -S2 -T2 -T4
PU10-330-※※ 550,000 0V-10V/0A-330A
PU15-220-※※ 550,000 0V-15V/0A-220A
PU20-165-※※ 550,000 0V-20V/0A-165A
PU30-110-※※ 550,000 0V-30V/0A-110A
PU40-85-※※ 550,000 0V-40V/0A-85A
PU60-55-※※ 550,000 0V-60V/0A-55A
PU80-42-※※ 550,000 0V-80V/0A-42A
PU100-33-※※ 550,000 0V-100V/0A-33A
PU150-22-※※ 550,000 0V-150V/0A-22A
PU300-11-※※ 550,000 0V-300V/0A-11A
PU600-5.5-※※ 550,000 0V-600V/0A-5.5A
5000W
2Uラック
PU8-600-※※ 730,000 0V-8V/0A-600A 16kg以下 対応なし -T2 -T4
PU10-500-※※ 730,000 0V-10V/0A-500A
PU16-310-※※ 730,000 0V-16V/0A-310A
PU20-250-※※ 730,000 0V-20V/0A-250A
PU30-170-※※ 730,000 0V-30V/0A-170A
PU40-125-※※ 730,000 0V-40V/0A-125A
PU60-85-※※ 730,000 0V-60V/0A-85A
PU80-65-※※ 770,000 0V-80V/0A-65A
PU100-50-※※ 770,000 0V-100V/0A-50A
PU150-34-※※ 770,000 0V-150V/0A-34A
PU300-17-※※ 770,000 0V-300V/0A-17A
PU600-8.5-※※ 770,000 0V-600V/0A-8.5A

●外形寸法(W×H×D)
 750W:214mm×43.6mm×437.5mm
 1500W:422.8mm×43.6mm×432.8mm
 2400W:423mm×43.6mm×441.0mm
 3300W:423mm×88mm×442.5mm
 5000W:423mm×88mm×442.5mm

●入力電圧(AC実効値および周波数)
  750W/1500W:単相AC85~265[V] 47~63Hz
 3300W/5000W(S2):単相AC170~265[V] 47~63Hz
 2400W/3300W/5000W(T2):3相AC170~265[V] 47~63Hz
 3300W/5000W(T4):3相AC342~460[V] 47~63Hz

シリーズ特徴

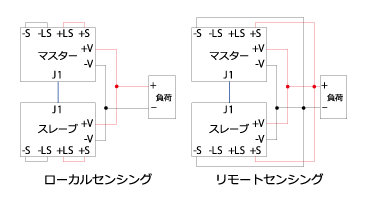

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。

電圧・電流モニター出力

出力している電圧・電流(0~F.S.)を0~10V(0~5Vに切換可能)で外部に出力することが可能です。

マスタースレーブ動作

同一定格の電源を4台まで並列接続が可能です。その中で1台はマスターとして運転し、残りはスレーブとして運転します。スレーブ電源はマスター電源からのアナログ信号で制御されます。


マスタースレーブオプションキット
並列接続用のオプションキットを用意。PUシリーズ間の制御信号ケーブル、固定金具や、大電流用出力バスバーなどを一式用意しております。8V/1600A(PU8-4004台並列接続)など、大容量電源システムを構築することができます。

力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。750W/1500Wモデルの入力電源はAC85V~265Vのワールドワイド対応となっています。
※2400W/3300Wモデルの末尾S2は単相200Vになります。2400W/3300W/5000WモデルのT2は三相200V、3300W/5000WのT4は三相400Vになります。

フォルドバック機能

フォルドバック機能をONすることで、負荷電流が電流設定値を超えると定電流動作に移行せずに電源出力をOFFすることができます。

出力遮断

出力のON/OFF制御とは別に、出力を遮断することが可能な信号入力を持っています。外部システムでのアラーム等で出力を遮断し、復帰を確認後にオートで出力を開始するAUTO MODEと、OUTPUT ONを作業者にて行わなければいけないSAFE MODEと組み合わせることで、安全にシステム運用することができます。
