製品詳細

GPEシリーズ 多出力直流安定化電源

多出力直流安定化電源

多出力電源シリーズは、各CHが独立していますので+(正極)電源としても-(負極)電源としても±電源としても使用できます。
トラッキング機能を使用すれば、フロントパネルのスイッチで直列、並列、独立を選択し、CH1とCH2の出力端子を内部で切替え、直列トラッキングでは電圧加算*または±トラッキング電源として、並列トラッキングでは電流加算*が簡単にできます。
*:電圧または電流表示は加算されません。

ブランド GW Instek
型番 GPEシリーズ
税抜価格 59,000円から
ステータス 発売中

シリーズ仕様

●低リップル、低ノイズのドロッパ方式
●各チャンネル独立した絶縁出力
●電圧/電流を2CH分同時表示(上段:CH1またはCH4、下段:CH2またはCH3)
●10mV/1mAのリードバック分解能(4桁表示時)
●アウトプット ON/OFFスイッチ、外部設定ON/OFFコントロール
●V/I チェック機能による設定値確認
●キーロック機能による電圧設定値のロック
●フロントスイッチにより、CH1およびCH2出力を独立、直列トラッキング(64V/3A)、並列トラッキング(32V/6A)に切換え
●スマート冷却ファンによる低雑音を実現
●外形寸法:210(W)x155(H)x306(D)mm
●質量:約7kg
●入力電圧:AC 100V/120V/220V±10%, 230V+10%/-6%, 50/60Hz
●最大消費電力:420W/550VA

定格
型名 チャンネル数 チャンネル 電圧(V) 電流(A)
GPE-2323 2ch CH1 0-32 0-3
CH2 0-32 0-3
CH1/2 直列時 0-64 0-3
CH1/2 並列時 0-32 0-6
GPE-3323 3ch CH1 0-32 0-3
CH2 0-32 0-3
CH3 5(固定) 5
CH1/2 直列時 0-64 0-3
CH1/2 並列時 0-32 0-6
GPE-4323 4ch CH1 0-32 0-3
CH2 0-32 0-3
CH3 0-5 1
CH4 0-15 1
CH1/2 直列時 0-64 0-3
CH1/2 並列時 0-32 0-6
ラインナップ
型名 チャンネル数 税抜価格(円) ch1 ch2 ch3 ch4 質量
GPE-2323 2ch ¥59,000 0~32V/0~3A 0~32V/0~3A 約7kg
GPE-3323 3ch ¥67,000 0~32V/0~3A 0~32V/0~3A 5V/5A 約7kg
GPE-4323 4ch ¥76,000 0~32V/0~3A 0~32V/0~3A 0~5V/1A 0~15V/1A 約7kg

※GPEシリーズの取扱説明書に記載されておりますGPE-1326(単出力モデル)は日本未発売となります。

シリーズ特徴

絶縁出力

各チャンネルがそれぞれ独立した出力端子を持ち、それぞれが絶縁されています。

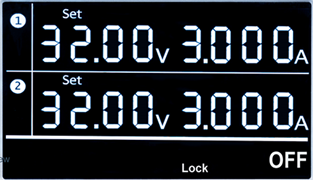

見やすいLCDディスプレイ採用

電圧・電流を個別に2チャンネル分を見やすく表示し、V/Iチェック機能で出力中に設定値を表示できます。また電圧・電流表示は3桁と4桁の表示切換えが可能。

アウトプット制御

フロントパネルのアウトプットスイッチまたは外部からのアウトプット入力でアウトプット制御ができます。

キーロック機能

ロック機能により出力電圧設定値の固定ができます。

トラッキング機能

フロントパネルのトラッキングスイッチにより、CH1とCH2の出力を切替えることができます。
・独立:それぞれの端子から出力します。
・直列:CH1とCH2の出力で+/-出力または倍電圧を出力します。
・並列:CH1の出力に倍の電流を出力します。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ GPE カタログ
  マニュアル GPEシリーズ ユーザーマニュアル
対応アクセサリ
型名 税抜価格(円) 内容
GTL-104A 2,500

最大電流10A テストリード

GTL-105A 2,500

最大電流3A テストリード
